尼康丨影像测量仪丨iNEXIV VMA 2520、4540、6555

尼康

iNEXIV VMA系列介绍

iNEXIV VMA系列介绍

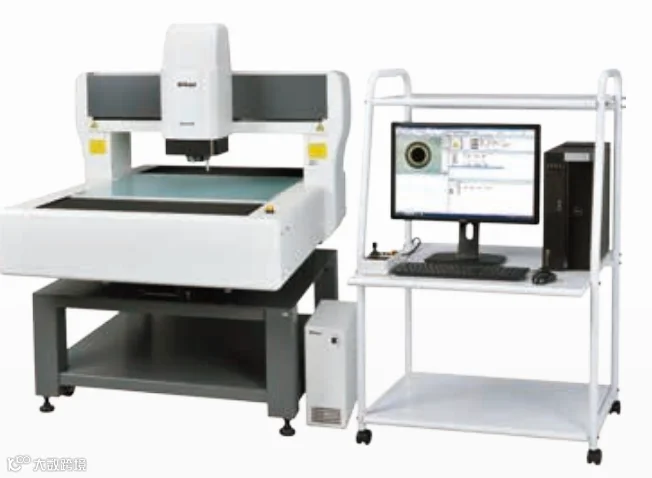

CNC影像测量系统，尼康大视场、长XYZ 行程iNEXIV VMA 系列具有极高实用性，可广泛用于各种测量应用。拥有高精度和 高重复精度，可自动测量注塑模件和电子部件等各种元件，73.5mm的长工作距离支持测量较高和不均匀的物体。iNEXIV VMA系列有三种可选型号，每种型号都具有不同的 XY 行程。

1.大视场和清晰、锐利的图像

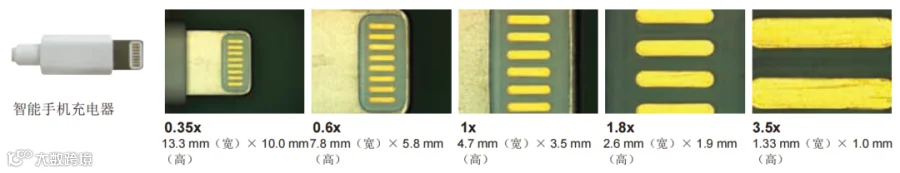

宽达 13 mm × 10 mm（0.35x 倍率）的大视场，可轻松搜寻和对齐测量目标。五级可调的 10 倍变焦系统提供精确的测量结果和高分辨率图像。出色的高数值孔径（0.11）、低失真率复消色差物镜专为iNEXIV系列而设计，可提供清晰、锐利的图像。

2.73.5 mm 超长工作距离

长工作距离最大程度降低了物镜与珍贵样本接触的可能性，是测量大阶梯高度和深孔的理想选择。

3.XY轴行程大，Z轴行程长

三种具有不同 XY行程的型号：250×200 mm、450×400 mm和650×550mm×200 mm 的超长Z轴行程，最适合测量高度较高的样本。

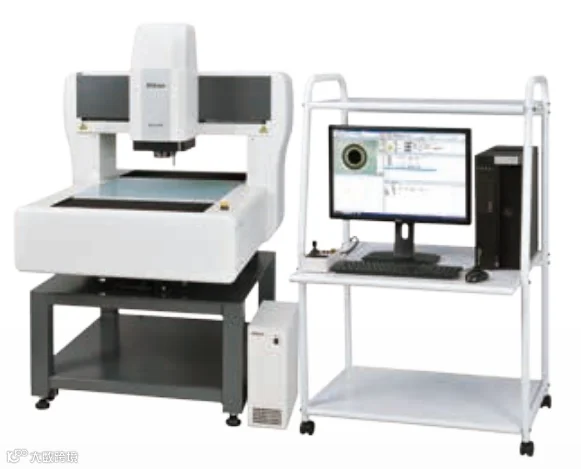

VMA-2520

VMA-2520一种紧凑型、低成本机型，适合测量电子部件和压铸件等小样本。

VMA-4540介绍

VMA-4540适合测量模制件和冲压件等中等尺寸的样本。

标准行程：

450mm(X)×400 mm(Y)×200 mm(Z)

VMA-6555

VMA-6555适合测量大样本和同时测量多个部件。

大行程：

650mm(X)×550mm(Y)×200 mm(Z)

软件

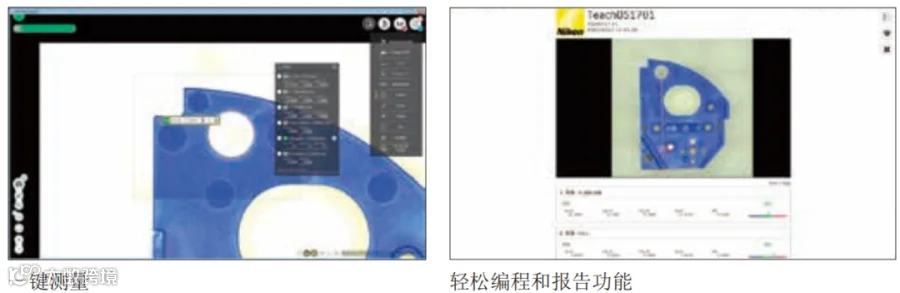

1.用户友好型标配软件：iNEXIV VMA AutoMeasure

基于尼康开发NEXIV系列的多年丰富经验，提供更高的易用性和多能性。

2.选购软件

iNEXIV VMA Profifiler/CAD Reader：2D 轮廓形状分析程序

iNEXIV VMA Virtual AutoMeasure：CAD 界面脱机测量程序支持程序

NEXIV EDF/Stitching Express：一种图像分析和存档程序，它使用具有不同Z轴位置的多个图像创建一个完全对焦的EDF（景深扩展）图像。它还可以将相同XY平面上的多个图像拼接为一个具有超大视场的图像。

3.CMM-Manager

一款多平台测量软件，用于创建测量程序文件（包括2D 影像测量和3D接触式测量）和提供针对3D图形窗口的轻松操作。

4.Auto MeasureEyes

任何人都能轻松操作，只需点击几下便可创建测量程序。

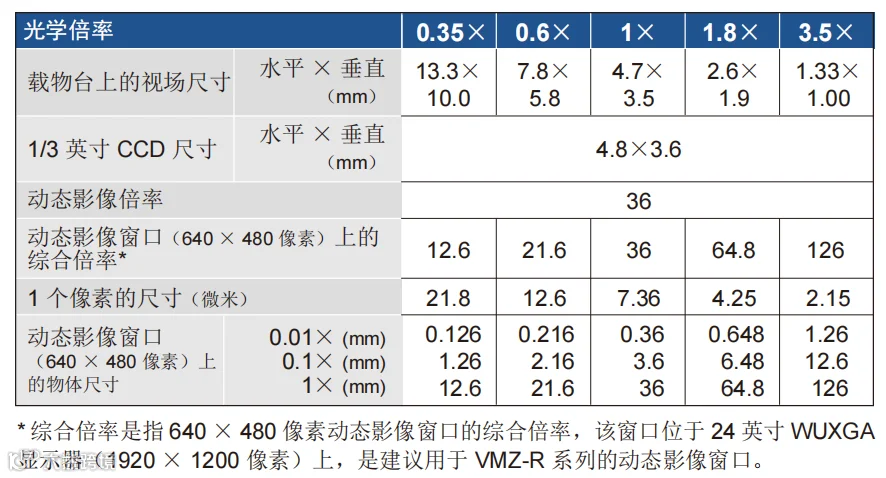

规格

/
