舜宇
金相 - RX50M
RX50M
多档分光比观察头设计
全新 RX50M 系列观察筒
采用宽光束成像系统设计
支持 26.5mm 世界领先的超宽视野观察
带给您全新的大视野体验
两档式正像较链三目观察筒
保证样品的移动方向
与您通过目镜观察到的方向一致
使操作更加得心应手
RX50M
偏振系统
偏振系统包括起偏镜插板和检偏镜插板，可做偏光检测，在半导体和 PCB 检测中，可消除杂光，细节更清楚。检偏器分为固定式检偏器和360°旋转式检偏器。360°旋转式检偏器可在不移动标本的情况下，方便的观察标本在不同偏振角度光线下呈现的状态。可在偏振系统的基础上加载舜宇全新研发微分干涉相衬插板，建立微分干涉相衬成像系统
RX50M
微分干涉相衬成像系统
全新研发的 U-DICR 微分干涉组件
可以将明场观察下无法检测的细微高低差
转化为高对比度的明暗差并以立体浮雕形式表现如 LCD 导电粒子 精密磁盘表面划痕等
RX50M
中性密度滤色镜连动明暗场观察设计
照明器前端的拨杆
可使明暗场观察切换更加方便
并带有中性密度滤色镜联动功能
此功能设计可以避免用户在由暗场切换至明场时眼睛不会受到强光的刺激
提高使用的舒适性
RX50M
物镜转换器，多孔可选
可以对同一个标本的观测点
进行连续的
更加合理的
低、中、高放大倍率观察
将光轴与转动轴之间的夹角降低到 15°
提高了对中精度和齐焦精度
外观更加紧凑
RX50M
人机工程学设计
触手可及的操作
镜座底侧低手位调光装置
可灵活调节光线强弱
并在数字调光屏上显示相应电压
可配合左手位粗微调焦
提高工作效率
数字调光屏上的开关可一键切换透反射照明
复位按钮将光强设置在使用 LBD 滤色镜
进行显微摄影时的最佳电压，约 8V
有相机标志位置
镜座上装有3 个滤色镜
另外还可以选装第四个
拉杆设计可以很容易的将滤色镜移入/移出光路
左右低手位粗微同轴调焦机构
带松紧调节装置
粗调行程 25mm
微调精度 1um
可用于测量 Z 轴方向极细微物体的高度如锡球
RX50M
右手位平台，带锁紧装置
4 英寸大行程机械平台
适用范围广
带 Y 轴移动锁定功能
完全锁紧后限制丫轴的移动可用于横向检测
防止阵列器件检测时出现漏检现象
4 英寸玻璃载物台板可用于透射光观察
RX50M

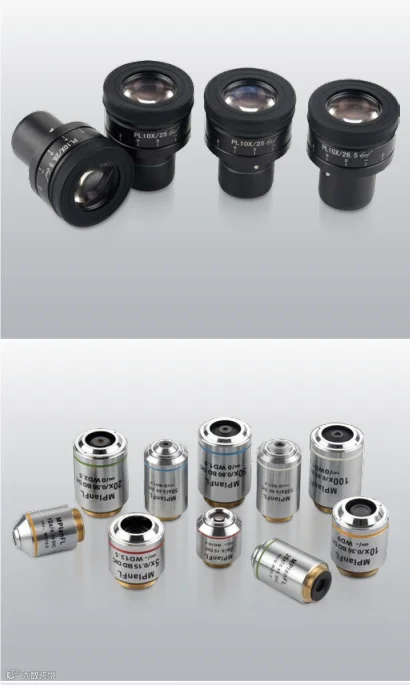

高眼点超宽视野平场目镜
匹配超宽视野观察筒
RX50M系列的目镜观察视场范围也由传统的 22mm跃升至世界领先的25mm以及26.5mm，提供更加平坦的观察范围，提高工作效率。更大屈光度调节范围可满足更多用户的使用需求。
目镜采用定位销结构，方便视度调节
可翻叠橡胶眼罩防止外部杂散光线干扰
带眼镜的用户可将眼罩翻下去，防止眼镜接触到目镜划伤眼镜和目镜。
RX50M
专业无限远长工作距半复消色差金相物镜
明暗场物镜只需一个镜头
就能胜任明场、暗场、偏光、微分干涉观察
暗场图像亮度得到增强，提高了样品的检出能力。
系列物镜严格挑选
高透过率的镜片和先进的镀膜技术
真实还原样品的自然色彩
明暗场物镜采用铝制外套
大大减轻了重量
对防止环境污染
改善物镜转换的操控性做出了贡献
半复消色差设计具有卓越的色差校正性能
提高了观察图像的衬度、清晰度
长工作距物镜广泛适用于各种检测领域
轻松实现无损检测
此套物镜也适用于荧光观察 性价比较高
专用明场半复消色差物镜可供选择

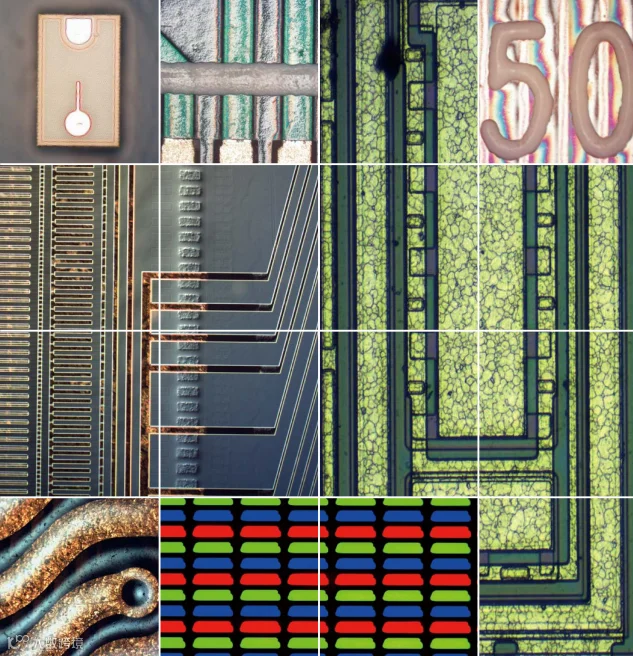

RX50M 可提供
反射明场 反射暗场
透射明场 透反射偏光
反射微分干涉
等多种观察功能
/
/
