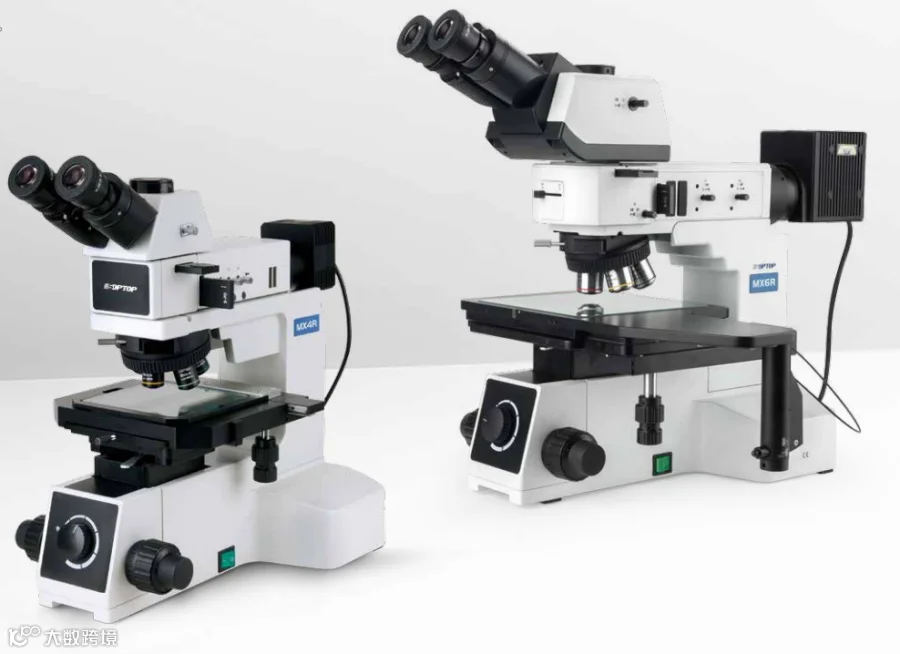

舜宇 I 正置金相显微镜 -MX 系列

产品简介

MX系列正置金相显微镜专业应用于工业检测及金相分析领域.

● MX4R/MX6R 可以实现 X、Y 方向 105mmX105mm/158mmX158mm 的移动范围。

● 全新设计的长工作距专业金相物镜 , 成像效果更卓越。

● 各种观察方法下都能得到清晰锐利与高对比度的显微图像。

● 附件齐全 , 配置完善 , 可灵活进行系统组合与功能拓展。

● 人机工程学设计、坚实可靠的系统结构。

     无限远铰链三通观察头ETTR 型正像铰链三目观察头，所成像的方位与物体实际方位一致，物体移动的方向跟像面移动的方向相同，便于使用者观察与操作。此款观察头可以在 MX 机型内通用。

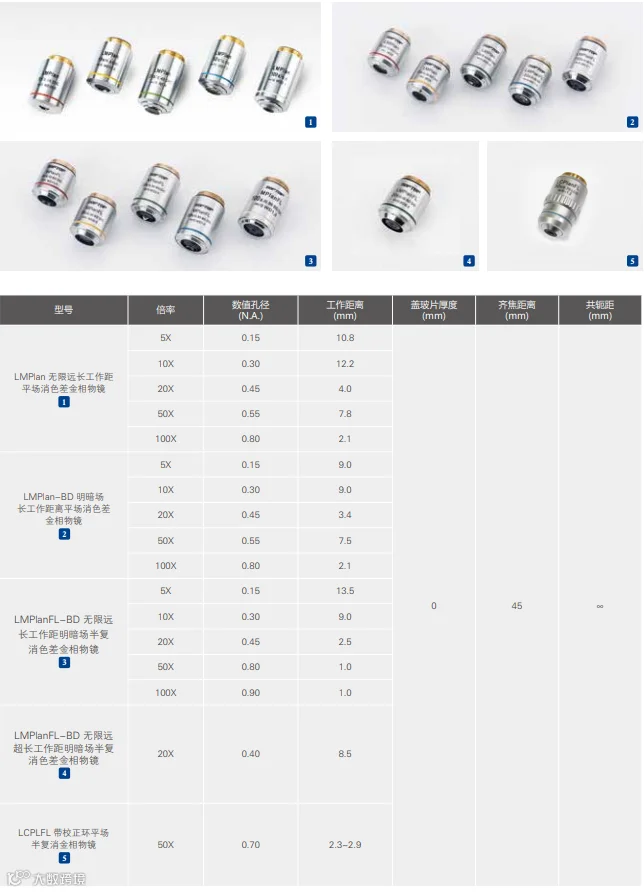

     长工作距金相物镜全新设计的长工作距物镜，采用半复消色差技术，其使用的多层宽带镀膜技术，使整个视场内的成像清晰锐利，色彩自然，明亮舒适。长工作距设计，50X 物镜的有效工作距离 7.9mm，100X 物镜的有效工作距离也达到了 2.1mm，更有20X 超长工作距金相物镜，大幅拓展了 MX 机型的应用领域。同步设计了全套明暗场两用物镜，适用于 MX6R 机型，暗场照明亮度比传统暗场物镜提高 2 倍以上。

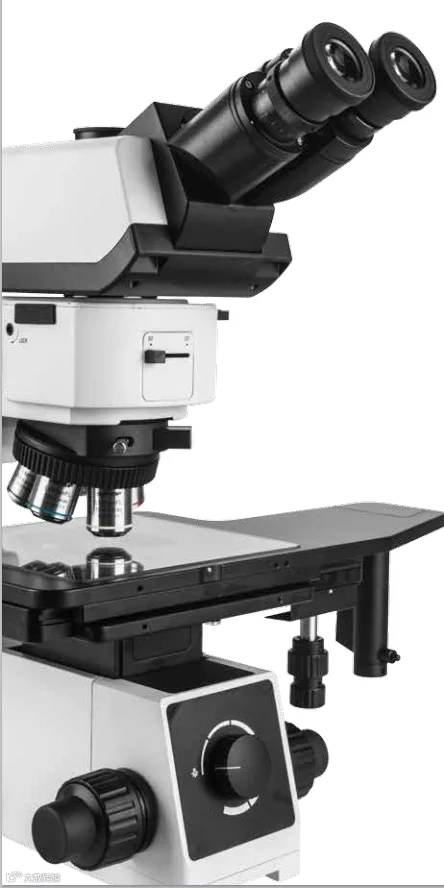

    大行程移动平台设计MX 系列机型采用 4 〃 /6 〃平台设计，不仅适用于相应尺寸的晶圆及 FPD 检测，而且可用于小尺寸样品的阵列检测。MX4R/MX4RT ：4 英寸双层机械移动平台，移动范围105mm×105mm ；MX6R/MX6RT ：6 英寸三层机械移动平台，反射照明移动范围 158mm×158mm，透射照明移动范围 100mm×100mm ；带离合器手柄，可用于全行程范围内快速移动。通过使用平台适配接口，所有平台可在 MX 系列机型之间通用。

     安全、稳重的机架结构设计工业检测级显微镜体，低重心、高刚性、高稳定性金属机架，极大的提高的系统的抗振能力与成像的稳定性。前置低手位粗微同轴调焦机构，内置 100-240V宽电压变压器，可以适应不同地区的电网电压。MX6R 机型底座内部设有风循环散热系统，长时间使用也不会使机架过热。

     高性能物镜转换器MX 机型的转换器采用精密轴承设计，转动手感轻巧舒适，重复定位精度高，物镜转换后的同心度也得到较好的控制，根据 MX 系列机型配置及功能的不同，可以选择不同型号的转换器。PI103C51 型 ：明场 5 孔转换器，带 DIC 插槽，用于 MX4R/MX4RT 机型。PI115C6BDI 型 ：明 暗 场 6 孔 转 换 器， 带 DIC 插 槽， 用 于MX6R/MX6RT 机型。用户也可根据不同需求，选择明暗场 5孔，明场 6 孔或 7 孔转换器。

     不同的照明器可供选择明场反射照明器 ：单颗大功率 5W 暖色 LED 照明，适用于 MX4R/MX4RT 机型。明场反射照明器 ：柯拉照明系统，带视场光阑与孔径光阑，中心可调 ；带斜照明装置，适用于MX4R/MX4RT 机型。明暗场反射照明器 ：带可变孔径光阑，视场光阑，中心均可调 ；带明暗场照明切换装置，适用于MX6R/MX6RT 机型。透射照明 : MX 系列均可使用透反两用机型。透射光源为单颗大功率 5W 暖色 LED， 并带有 N.A.0.5聚光镜。透射照明与反射照明可独立控制，即透反照明可同时开启，亦可单独开启。

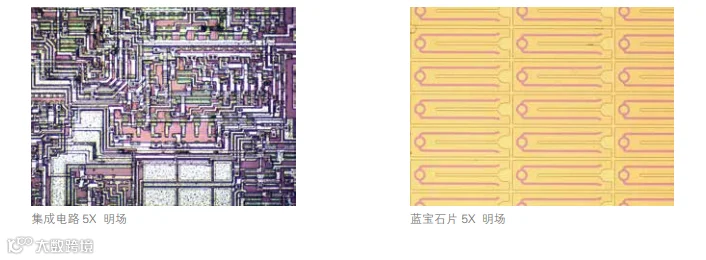

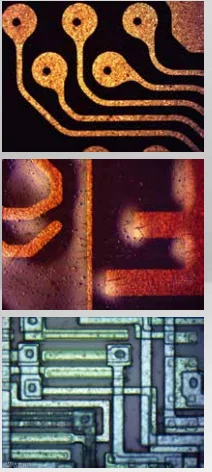

     明场观察 ( 反射 )远心柯拉反射照明系统，配以全新设计的无限远长工作距平场消色差金相物镜，从低倍到高倍，都能得到清晰、平坦、明亮的高画质显微图像。

    明场观察 ( 透射 )5W 大功率 LED，配以 N.A.0.5 聚光镜，可以透照明下，观察 LCD彩色液晶显示屏，器件框架边缘等。透射照明与反射照明为独立控制，即可同时亮，也可单独亮。

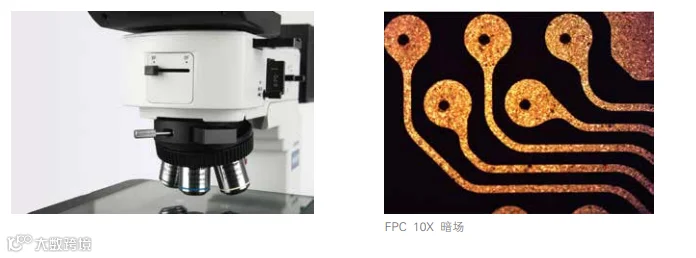

     暗场观察将暗场照明拉杆拉到指定位置，即可使用暗场功能，可以观察物体表面的各种划痕、杂质点及其他细微缺陷。内置衰减片，减少明暗场切换时光线剧烈变换对眼睛的刺激。暗场功能只限于 MX6R/MX6RT 机型。

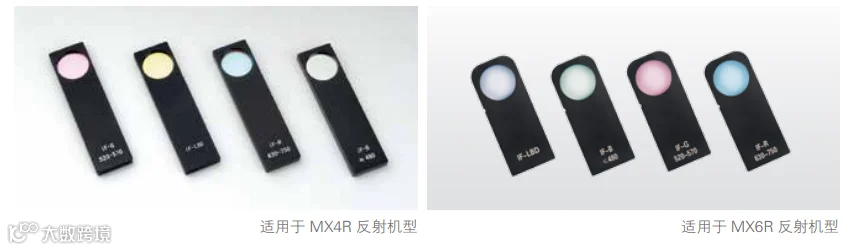

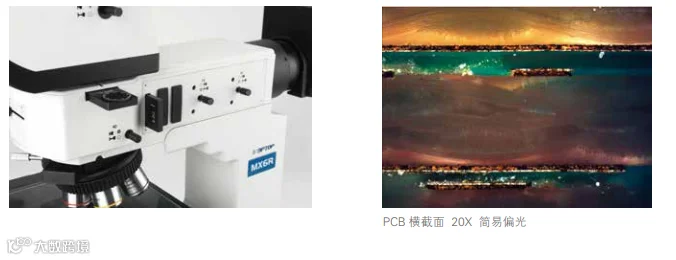

     简易偏光观察将起偏镜及检偏镜插板插入照明器的指定位置，即可进行简易偏光观察。检偏镜可分为固定式和 360°旋转式两种。

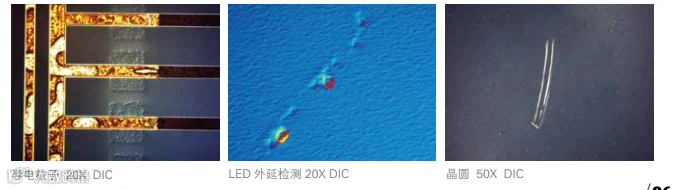

      DIC 微分干涉观察在正交偏光的基础上 , 插入 DIC 棱镜，即可进行 DIC 微分干涉观察。使用 DIC 技术 , 可以使样品表面微小的高低差产生明显的浮雕效果，极大的提高图像的对比度。可匹配带 DIC 功能的物镜，使整个视场的干涉色一致，微分干涉效果非常出色 , 高倍物镜 DIC 效果也较好。
