轮廓投影仪

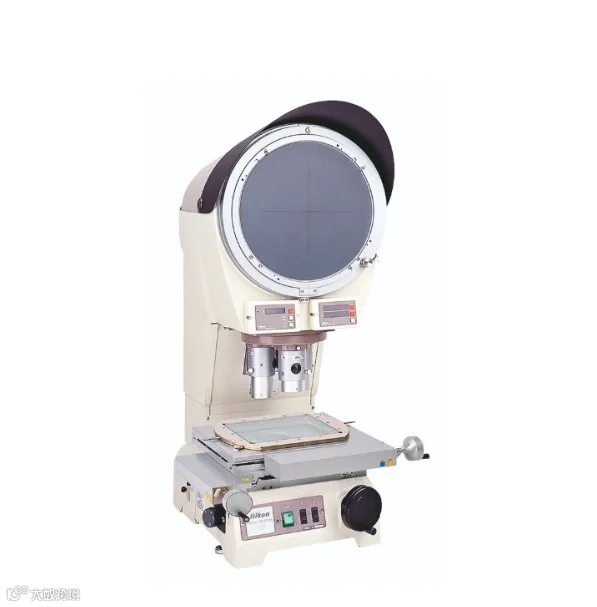

一、V-12B系列
属于小型台式量仪，投影屏有效直径为305 mm，垂直正立象，主要用于生产车间的工件尺寸检测。具有倍率精度高、图象清晰、操作方便等特点。
根据XY计数器、数字式测角仪的配置情况不同，一共有四种子型号可选。
最大可搭载尼康的10X6型测量载物台，其行程为250(X)×150(Y)mm，承载能力达20Kg；
可能支持的最大被测工件高度为100mm；
透射、垂直反射、斜反射照明等均为标准配置，其中透射照明的聚光镜具有四段变焦功能，可以根据投影物镜的倍率不同进行调节，以获得最佳的照明效果；
可搭配专用数据处理器，或计算机数据处理软件，实现多种复杂的测量。
二、V-20B
属于大中型量仪，投影屏有效直径为500mm，主要用于生产车间的工件尺寸检测。具有倍率精度高、成象清晰、操作方便等特点。
该机种只有一个机型，没有子型号。XY计数器、数字式测角仪均为内置式，前面板有数字显示。
最大可搭载尼康的10X6型测量载物台，其行程为250(X)×150(Y)mm，承载能力达20Kg；
可能支持的最大被测工件高度为150mm；
透射、垂直反射、斜反射照明等均为标准配置，其中透射照明的聚光镜具有变焦功能，可以根据投影物镜的倍率不同进行调节，以获得最佳的照明效果；
投影物镜工作距离长，而且全部齐焦；
可搭配专用数据处理器，或计算机数据处理软件，实现多种复杂的测量。

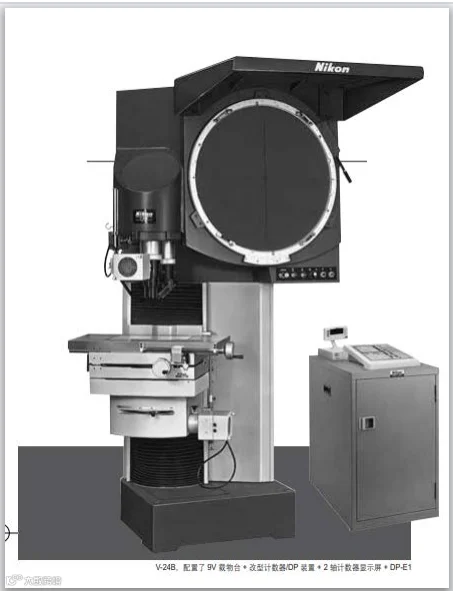

三、V-24B
属于大型量仪，屏幕有效直径为 600 mm 的轮廓投影仪。杰出的倍率精度性能极其适合对轮廓、表面状况以及大型工件的其它方面进行测量和检测。
可安装的大型载物台
可安装横移幅度较宽的大型载物台。载物台采用电动升降控制，可容纳高达 250 mm 的工件。
卤素灯光源
无论是使用透射照明还是反射照明，卤素灯光源均可提供足够的亮度，以便可以轻松简便地进行测量和观察。
同心和齐焦
从 5×至 100×的投影仪目镜都拥有相同的齐焦距离和同心特性。在必须经常更改倍率精度时，这一特性可简化操作。
最高的倍率精度
透射照明时的倍率精度为±0.05%，反射照明时的倍率倍精度为±0.075%，大大高于其它型号。
轮廓投影仪专用附件
一、倍率检定用套装工具(尼康内部技术用）
是用来检查投影倍率的套装检定工具。
该套装工具包括：
50mm标准尺一把：格值1mm，精度（3+7L/1000）µm；
300mm读数尺一把：格值0.1mm，精度（6+L/50）µm；
6X放大镜一个。
上式中，L为测量长度，单位为mm。
二、带有支架的屏幕读数尺
用于测量投影屏上的图象尺寸。
格值0.5mm，有200mm和300mm两种规格。精度（15+L/20）µm（L为测量长度，单位为mm）。
三、外接式升级盒
轮廓投影仪升级用。
当V-24B、V-12BD、V-12BS上需要接DP-E1型新式数据处理器时，必须使用该装置。
