视觉测量专业术语

视觉测量也称影像测量，主要分为图像处理和尺寸测量两个步骤。

通过CCD摄像头和镜头组合输出视频信号，经过倍率放大，传递给图像采集卡，采集的图像信息再由PC电脑进行读取:图像是由多组规则的像素构成，每个方格则是由不同颜色填充而成。

PC电脑读取的图像信息，通过影像测量软件、精密的几何量测算法，对有公差要求的尺寸进行量测，从而得出精确的尺寸数据给到制造企业作为产品检测是否合格的标准。

尺寸能精准测量的原理则是依据图像的像素分析处理，图像均由像素构成，将测量区域内的像素总数乘以每个像素的尺寸，即可将此区域转化成长度值。

如下图所示，假设一个正方型的工件部位侧面像素总量为200像素，而影像放大后的一个像素为10μm，则计算此工件的总长度应是:10umx200像素=2000um=2mm。

测量精度指量测出来的尺寸数据与被测标准值的偏差值，在量测过程中，所有的测量精确值都是相对标准值的数据，而不可能达到绝对精度。

量测结果的重复精度是指在相同的量测环境下，对同样的被测物反复多次测量，所得出的量测结果进行对比，是否能够保持一致性或形成的偏差值。

对被测物体细微结构能清楚区分其最小间隔的能力，能清楚区分相邻两个物点间的最小距离的能力。

视野范围，相机与镜头连接后，在影像窗口被测物体能被看到的范围大小:视场大小=CCD靶面尺寸/光学放大率，如下所示:光学放大率=0.7，CCD:1/3”(4.8x3.6mm),则视场大小为:长6.86(4.8/0.7),宽5.14(3.6/0.7)。

指从像主点到焦点的距离，在无限远校正光学系统中，由物镜和结像管镜头的焦距决定光学倍率;f1是物镜的焦点距离，f2是结像管镜头的焦距。

光学放大率示例:1X=200/200     10X=200/20。

景深指光学聚集完成时，焦点前后两个临界面可接受图像清晰之间距离（沿光轴方向进行测定），通常物镜倍数越小，景深越大，物镜倍数越大，景深越小，而随着数值孔径（NA)的增加，景深将变浅。

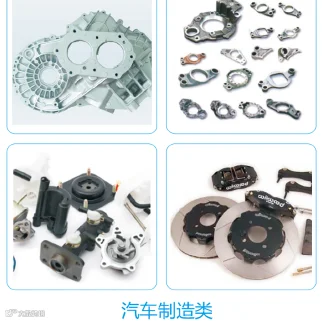

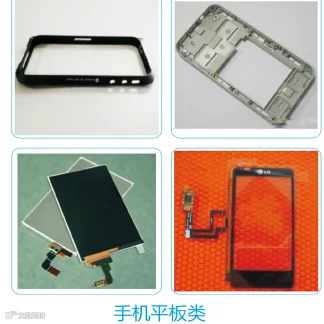

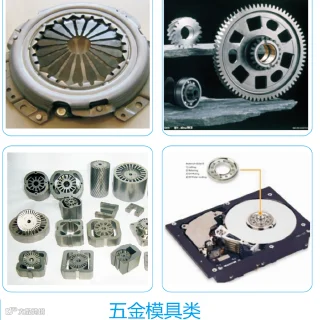

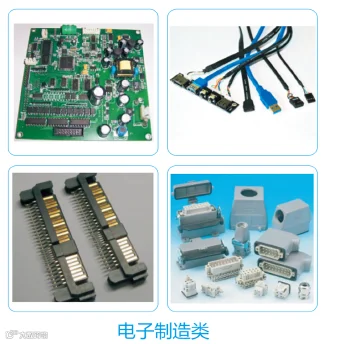

视觉测量仪，又称影像测量仪或二次元测量仪、2.5次元测量仪，可通过搭配接触式测头或非接触式激光等结合，适用于以坐标测量为目的所有二维或简易三维尺寸检测的一切应用领域，广泛应用于手机平板、汽车配件、电子电器、五金塑胶、机械制造、模具、钟表齿轮、航天、航空、军工、船舶制造、锅炉、电力、石油、化工、管道、冶金、金属加工业、钢结构、铁路交通、核能、高校等行业，可以作工件内部多种缺陷（焊缝、裂纹、夹杂、气孔等）的检测、定位、评估和诊断，既可以用于实验室，也可以用于工程现场。

影像测量仪是集光学、机械、电子和计算机图像处理技术于一体的高精度、高效和高稳定性精密测量仪器，它克服了传统游标卡午分尺和投影仪的不足，能够由光学放大系统将被测物体进行放大，并通过CCD相机、图像采集方式清晰地转换到电脑中，并采用尺、专业的影像测量软件，针对拍摄于电脑软件中的产品图片，通过不同的测量工具(点、线、圆、圆弧、角度等)来测量物体尺寸,最终以不同文档格式来保存测量数据(EXCEL或WORD、CAD),是现代化企业不可或缺的高科技精密检测工具!
