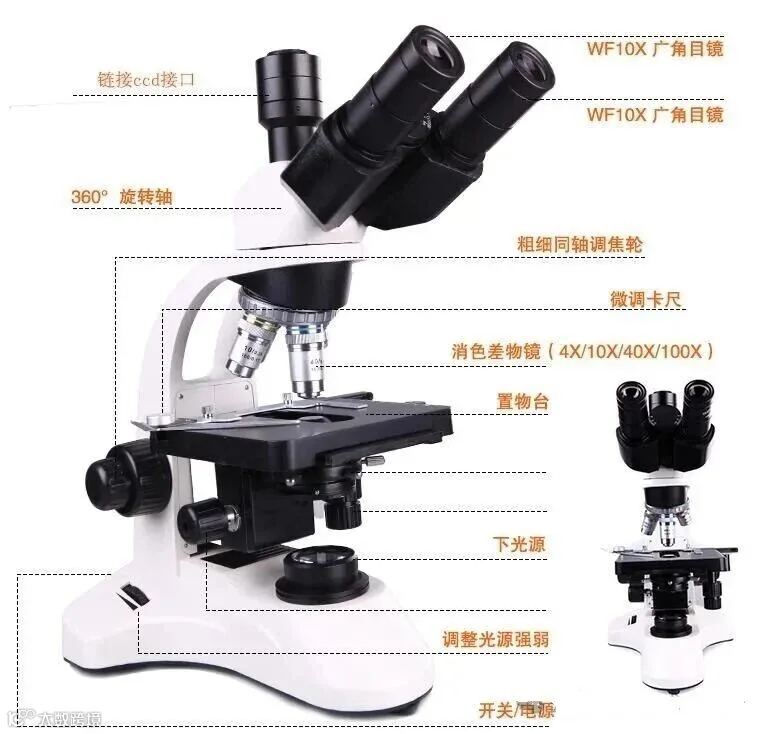

图1：显微镜由物镜和目镜组合而成，物镜的光学特性决定了整个系统的性能
微观世界的“眼睛”：显微物镜的基本特性
显微物镜就像是显微镜的“眼睛”，它的性能直接决定了成像质量。一个优秀的显微物镜需要具备四大关键特性：放大倍率、数值孔径、视场和衍射极限分辨率。
普通显微物镜的放大倍率在2.5x到100x之间，数值孔径则随着放大倍率增大而增加。非浸液物镜的数值孔径最高可达0.95，而浸液物镜更是能达到1.40。
有趣的是，高倍物镜的视场其实非常小。当线视场不超过物镜焦距的1/20时，成像质量才能令人满意。这也是为什么在高倍镜下，我们只能看到样本的极小部分。

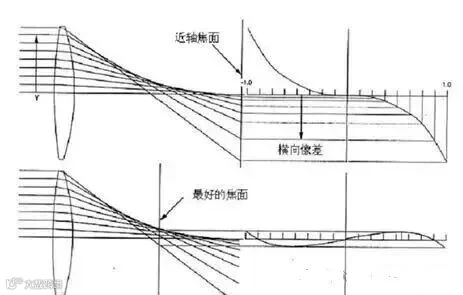

图2：消色差与复消色差物镜的像差曲线对比，后者性能明显更优
像差校正：提升成像质量的关键挑战
在光学设计中，像差校正是一项重要挑战。由于显微物镜视场较小，主要需要校正的是球差、色差和正弦差。
根据像差校正程度，物镜可分为消色差物镜和复消色差物镜。消色差物镜结构相对简单，只能校正两种色光的色差；而复消色差物镜（标记为“APO”）则能校正三种色光的色差，甚至消除二级光谱，结构更为复杂。
对于需要高质量成像的科研领域，平场物镜更是能有效校正场曲和像散，确保整个视场内的成像都清晰锐利。
图3：从低倍到高倍，从消色差到复消色差，物镜结构随性能要求而变化
物镜结构演变：从简单到复杂
随着性能要求的提高，显微物镜的结构也变得越来越复杂。低倍物镜可能仅需一个双胶合透镜组，而中倍物镜则需要两个双胶合组构成（李斯特型）。
高倍物镜则在李斯特型基础上加入半球透镜（阿米西型），浸液物镜则通过在高倍物镜前加同心齐明透镜，进一步提高了数值孔径。
这些精巧的结构设计，确保了物镜在各种应用场景下都能提供优异的成像性能。
图4：平场物镜依靠特殊透镜设计校正场曲，确保整个视场清晰成像
特殊用途物镜：满足特定需求
除了常规物镜，还有一些特殊设计的物镜满足特定需求。反射式和折反射式物镜适用于紫外或近红外系统，因为透紫外材料有限。
更有趣的是，长工作距离物镜通过反射镜折叠光路，实现了工作距离长、倍率高的特性，在一些特殊应用中十分有用。

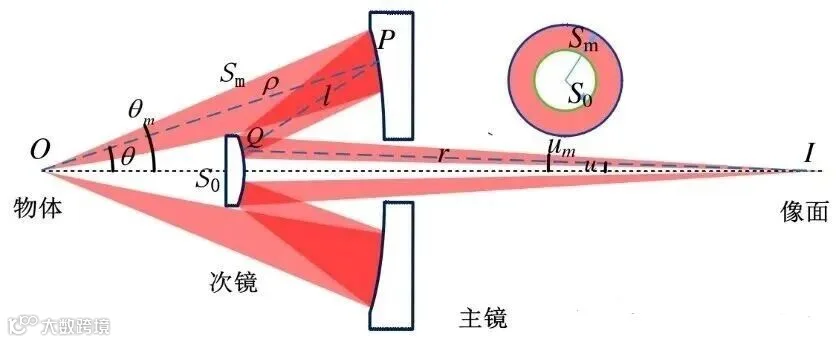

图5：反射式和紫外物镜满足特殊波段和长工作距离需求
设计实战：4倍消色差显微物镜诞生记
让我们通过一个具体案例，了解物镜设计的完整过程。一个4倍消色差显微物镜的设计，需要经历初始结构选取、参数设置、像差评估和优化设计等多个步骤。
设计师通常按反向光路进行设计，这样可以更好地控制共轭距和倍率变化。通过ZEMAX等专业软件，设计师可以精确设置各项参数，并进行像差优化。

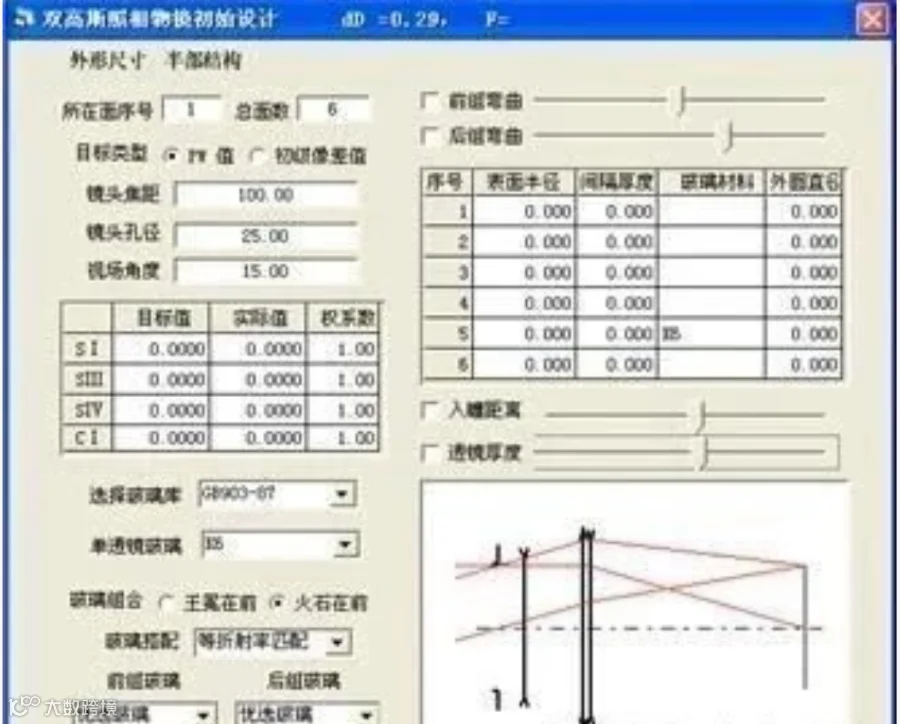

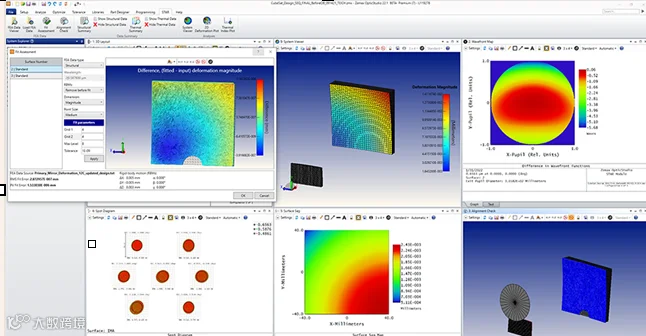

图6：专业光学设计软件为物镜设计提供强大支持
设计过程不是一蹴而就的。初始结构的像差往往较大，需要通过多次优化，逐步调整透镜参数，才能达到设计要求。
图7：初始结构光线追踪是评估设计效果的重要手段
优化过程中，材料选择、曲率半径和厚度调整都会影响最终成像质量。聪明的设计师甚至会让软件自动寻找最合适的玻璃材料组合。
经过精心优化后，物镜的各项像差得到有效控制，波像差小于λ/4，球差小于设计要求，成像质量显著提升。
最终的设计结果需要通过严格的像质评价，包括球差、色差、波像差等多个指标的检验，确保物镜性能达标。

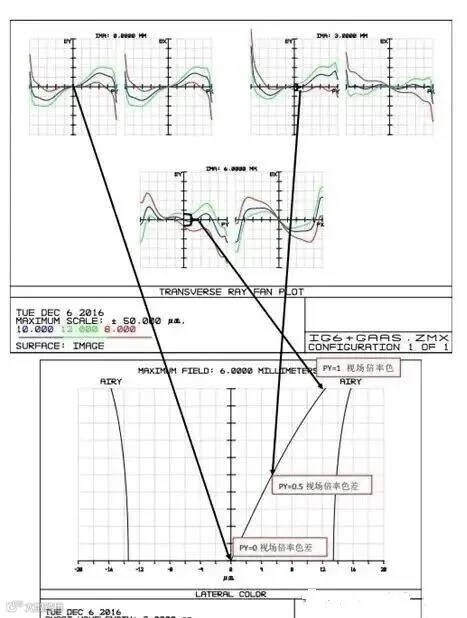

图8：各项像差曲线是评价物镜性能的重要依据
结语
显微物镜设计是一门融合光学理论、材料科学和精密工艺的综合性技术。从简单的双胶合透镜到复杂的多片式结构，从常规消色差到高性能复消色差，物镜设计的进步不断推动着显微镜技术的发展。
每一款优秀的显微物镜背后，都是光学设计师无数次计算、优化和调试的成果。正是他们的努力，才让我们能够更清晰地探索微观世界的奥秘。
本文内容节选自《ZEMAX光学系统设计实战》第7章“显微物镜设计”，配图均来自原书。侵删。
