电子显微镜在现代科研中举足轻重，尤其是扫描电镜（SEM）和透射电镜（TEM），在材料、纳米、生物等领域的应用愈发普遍。本文将详细解析两者的工作原理、主要区别及适用领域。

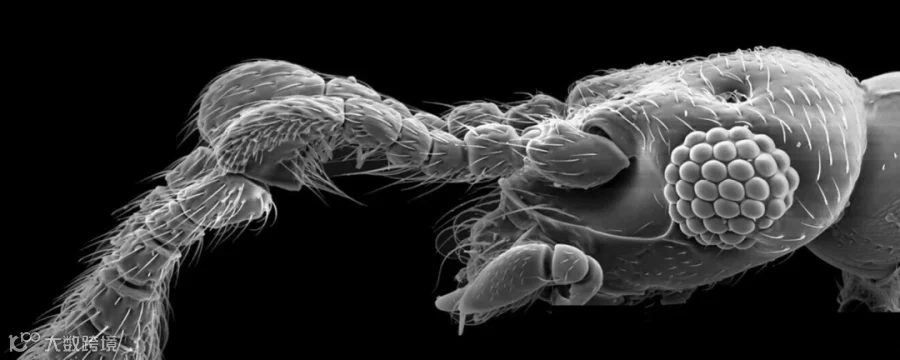

扫描电子显微镜SEM
SEM 通过聚焦电子束扫描样品表面来生成图像。其主要特点包括：
三维图像：SEM 提供了样品表面的三维图像，这使得它在分析样品表面形态和结构方面非常有用。
样品制备：通常样品需要导电处理，如果样品本身不导电，则需要进行镀金或镀碳处理。
分辨率：SEM 的分辨率通常在 1-10 纳米范围内，适合观察样品的表面特征。
景深：SEM 具有较大的景深，能够清晰地观察样品的三维形态。
实验流程：取材 → 戊二醛固定 → 脱水 → 干燥 → 样品导电处理 → 电镜观察及拍照。

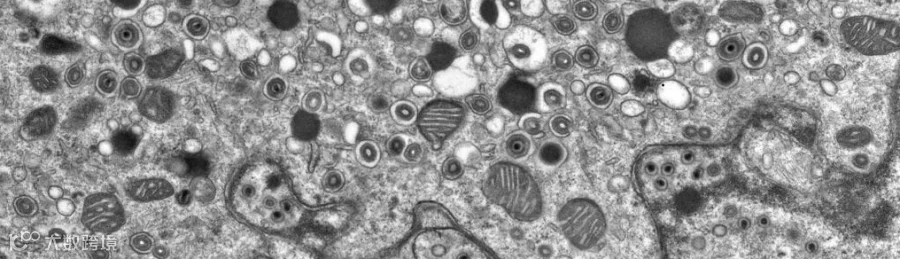

出行建议透射倒置显微镜TEM
透射电子显微镜（TEM）的工作原理是让高能电子束穿过极薄的样品，从而形成图像。它有几个显著特点：
高分辨率：分辨率达到亚纳米级别，连原子级别的细节都能看清。
二维图像：输出的是样品内部的二维图像，方便我们研究其微观构造。
样品制备：对样品厚度要求极高（通常小于 100 纳米），制备过程繁琐且费时间。
用途广泛：在材料、纳米、生物等科研领域，都是探索样品内部结构的利器。
实验流程：取材 → 戊二醛固定 → 漂洗 → 锇酸固定 → 漂洗 → 丙酮梯度脱水 → 渗透 → 包埋 → 切片 → 双染色 → 电镜观察及拍照。
SEM与TEM的主要区别

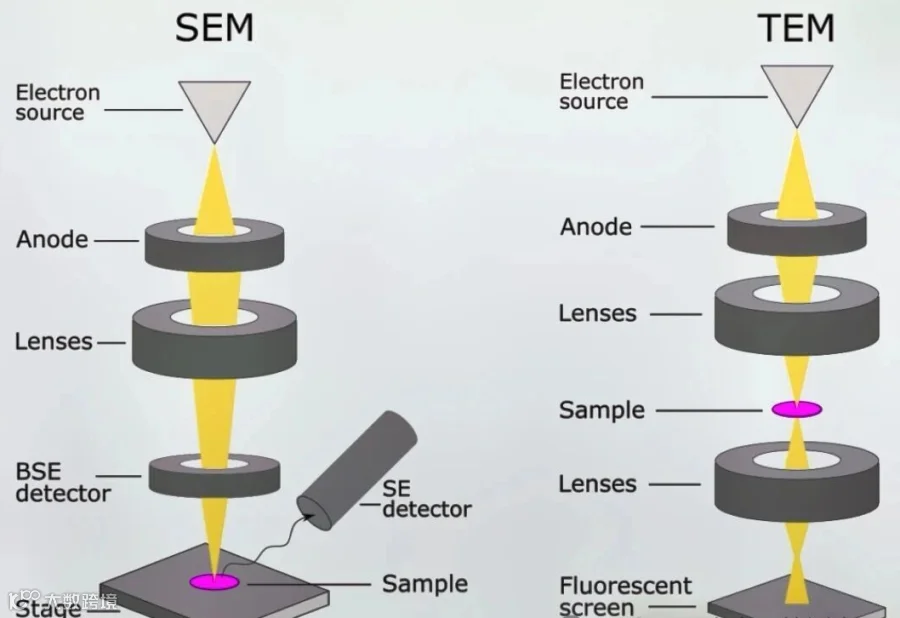

成像原理：
SEM（扫描电子显微镜）：通过高能电子束对样品表面进行逐点扫描，激发产生的二次电子与背散射电子信号被探测器收集，进而形成图像。
TEM（透射电子显微镜）：利用高能电子束穿透超薄样品，未被样品散射的透射电子投射至荧光屏或探测器上，最终形成图像。
分辨率：
SEM：分辨率通常在 1–10 纳米（nm） 范围。
TEM：分辨率可达 亚纳米甚至皮米（pm）级别，能够观察原子尺度结构。
样品制备：
SEM：样品制备相对简便，通常只需对非导电样品进行导电处理。
TEM：样品制备流程复杂，要求将样品减薄至 100 纳米以下 的超薄切片。
成像效果：
SEM：呈现样品的 三维表面形貌与立体感。
TEM：呈现样品的 二维投影图像，反映内部微观结构。
应用范围：
SEM：主要用于分析样品的 表面形貌、粗糙度及宏观结构特征。
TEM：主要用于研究样品的 内部精细结构、晶体缺陷及原子排列。
SEM的应用
在材料科学领域，SEM 可用于金属、陶瓷、聚合物等各类材料的表面形貌与结构表征；
在工业领域，常用于产品表面缺陷检测及质量控制；
在半导体行业，可实现半导体器件表面结构的观察与分析；
同时也适用于生物样品表面形态与结构的观测。
TEM的应用
在纳米技术领域，TEM 可用于研究纳米材料的内部结构与性能；
在材料科学中，可分析材料的晶体结构及缺陷；
在生物学领域，用于解析生物大分子的三维结构与细胞内部构造；
在化学领域，可观测化学反应中的微观过程及催化剂结构。
总结
SEM 与 TEM 各具独特优势与适用场景。选择何种设备，需依据研究目标、样品特性及所需分辨率综合考量。SEM 适用于样品表面形貌的快速观测与分析，而 TEM 则更适合对样品内部结构进行深入研究。
合理选用并应用 SEM 与 TEM，可显著提升科研效率与准确性，推动相关领域的技术发展。在材料科学、纳米技术及生物学等研究中，二者均为不可或缺的关键工具。
