CVD工艺作为微纳光学元件制作中不可或缺的一步，其在面板、芯片、太阳能领域也大展身手，接下来为大家进行展开介绍。
基础原理
CVD，Chemical Vapor Deposition，化学气相沉积，借由气体混合物发生的化学反应，包括利用热能、Plasma等方式，在基板表面上沉积一层薄膜的过程。
行业内使用较多的为PECVD模式，这得益于它拥有成膜温度低、成膜速率快、成膜均一性好、成膜质量好等优点。成膜温度低可以适配更多基底，除了硅片外，还可以使用玻璃做基底；成膜速率快可以使大批量生产更加高效和经济；成膜均一性好可以适配不同大小的生产线；成膜质量好可以保障薄膜不易产生针孔、脱落等情况。

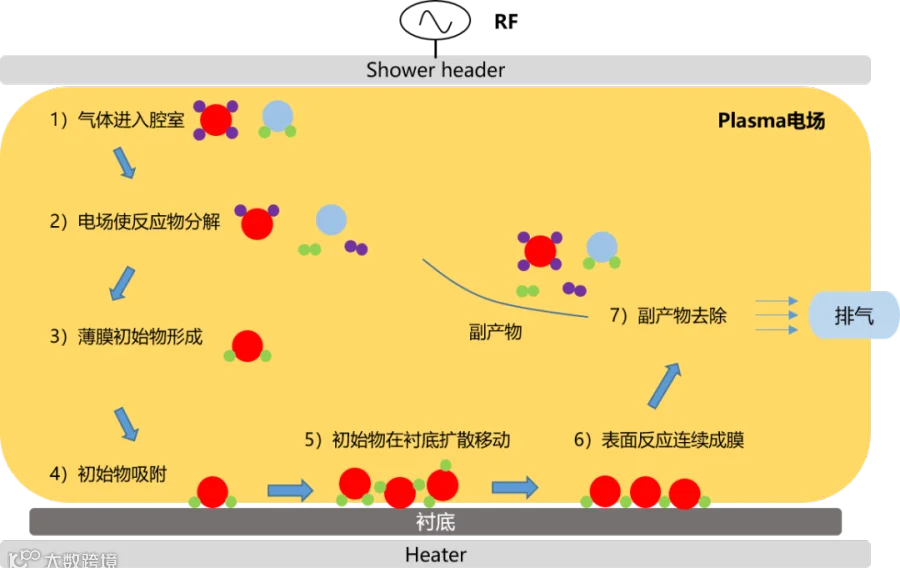

PECVD的原理是在低气压下，利用低温等离子体工艺腔体的阴极上产生辉光放电，然后通入工艺气体，气体会发生一系列化学反应，最终在样品表面形成一层薄膜（如下图）。
薄膜种类
使用PECVD可以沉积多种材料，包括但不限于：
氮化硅（SiN）：用于电子元器件中的绝缘层和钝化层，光学器件中作为光栅层。
氧化硅（SiO2）：一种透明的电介质材料，具有良好的电绝缘性能，广泛用于半导体制造、光学涂层和用于防腐和疏水的保护层。
非晶硅（a-Si）：一种非晶态硅，具有独特的电子特性。它可用于生产薄膜太阳能电池、光电探测器和显示设备。
CVD薄膜的应用如下：
应用一：保护涂层
CVD薄膜具有优异的化学稳定性和机械强度，能够有效地保护光学元件表面，增加光学元件的使用寿命，保持其光学性能稳定，可以用于激光器窗口、光学传感器、显微镜镜头等，保护光学元件表面免受环境侵蚀和机械损伤。
应用二：波导层
CVD薄膜可以提供低损耗、高折射率的波导光栅材料，适合高密度光学集成，不同折射率的波导层，能够高效地导光，减少光损耗，可以用于光学集成电路和光子学器件中的波导层，传导光信号（如下图）。
工艺参数
功率
功率会影响等离子体的能量和薄膜的沉积速率。功率越高，等离子体密度越高，沉积速率越快，但过大的功率对衬底的损伤比较大，而且容易出现刻蚀效应，影响沉积速率。功率一般由RF射频系统提供，RF射频系统包括RF Generator和Match Box组成。
气体种类和流量
不同气体种类搭配可以沉积不同类型的薄膜，如下表：
|
薄膜种类 |
气体 |
|
氮化硅（SiN） |
SiH4+NH3+N2+Ar |
|
氧化硅（SiO2） |
SiH4+N2O+Ar |
|
非晶硅（a-Si） |
SiH4+Ar |
PECVD系统的气源基本上是以气体钢瓶供气，通过MFC（Mass Flow Controller）调控气体流量。
温度
基底的温度会影响反应物的表面迁移率和沉积薄膜的结晶度，高温增强了表面反应，可以使薄膜更加致密。温度一般由加热器加热控制温度，加热器内部一般含多组环绕的电阻丝。
压力
沉积室中的压力会影响反应物的平均自由程和沉积速率。腔室真空的主要由干泵或分子泵来实现，压力控制主要由蝶阀、主阀和真空计来控制。
电极间距
电极间距指上电极和下电极之间的间距，启辉时需要启辉电压尽量低，来降低等离子电位，减少对衬底的损伤；当间距过小时，衬底损伤较大，间距过大时，会加重电场的边缘效应，影响薄膜的均一性。
薄膜评价
均一性
均一性表征薄膜的平坦程度，均匀的薄膜可以提供一致的性能，避免由于薄膜厚度差异引起的应力或者性能不均的问题。一般上采用椭偏仪进行测量。
颗粒
当沉积薄膜中产生大量颗粒时，会导致电子元器件中电路的短路或断路，影响电学性能，也会导致光学元器件中光的散射，因此对颗粒的管控是非常必要的。
粘附性
检测薄膜粘附性一般采用百格测试，又称为划格试验、十字切割试验或百格刀测试，是一种评估涂层或涂层系统附着力的标准方法，通过在涂层表面制造一系列规则的切割，然后观察涂层在这些切割交叉点处的剥离情况，从而评估涂层与基材之间的粘附力。
粗糙度

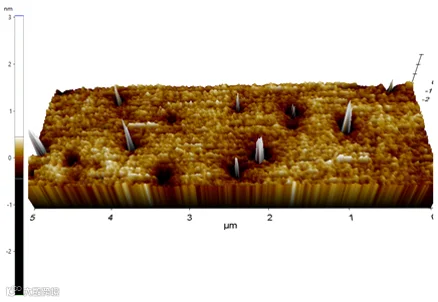

粗糙度是指物体表面微观几何形状的不平整度，表现为表面微小峰谷的高低起伏（如下图）；粗糙度越低，薄膜表面就越平整光滑。粗糙度一般采用AFM测量。
折射率
折射率是光线从一种介质射入另一种介质时，入射光束和折射光束的夹角之比。折射率对反应成膜过程中气体流量的变化非常敏感，可以有效的监控工艺过程中气体流量的变化。薄膜的折射率一般上采用椭偏仪进行测量。
吸收率
光学吸收率是指投射到物体上并被吸收的辐射能与投射到物体上的总辐射能之比。在光学领域，吸收率是一个重要的概念，用于描述物质对光的吸收能力。在光学材料中，吸收率与反射率和透射率密切相关，在薄膜材料中，吸收率的计算方法是通过测量反射光、透射光和吸收光的总和来确定的。
总结
CVD工艺在微纳光学元件制作中非常关键，各个工艺参数影响复杂且高度关联，因此在调试过程中需要考虑不同参数组合对薄膜性能的影响，以最终达到理想的薄膜性能。
