衍射光学元件（Diffractive Optical Elements，简称 DOE）能够以独特的方式操控光的传播与分布，如同是光学世界的魔法师。那么，衍射光学元件相较于传统光学元件，它的究竟有哪些神奇技能呢？

衍射光学元件是指通过微纳结构对光波进行衍射控制的元件。它利用微观结构的巧妙设计，使入射光按照预定的规则进行衍射、干涉，从而实现对光场的各种调控功能。与传统光学元件相比，DOE可谓是“造化钟神秀”。它能够实现更为复杂的光场变换，例如将一束光分成多个光束阵列，或者将光聚焦成特定的图案，如点、环、字符等。DOE的设计灵活性极高，可以根据不同的应用需求定制独特的光学功能。而且还具有体积小、重量轻的特点，这使得它在现代光学系统的轻量化和集成化进程中扮演着极为重要的角色。

DOE的光学理论基础

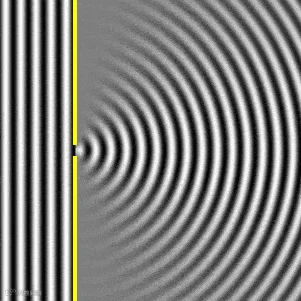

光子具有波粒二象性。当光学元件的尺寸远大于光波的波长时，光可近似看成沿直线传播，衍射现象极不明显；而当光学元件的尺寸与光波波长相近或比波长更小时，衍射现象就会十分明显。这就决定了DOE需要具有微纳尺寸的结构特征。

当DOE的特征尺寸与波长相近（如特征尺寸小于10倍波长）或小于波长时，光波的矢量性和偏振耦合相当复杂，必须求解严格的麦克斯韦方程组。求解方法可采用包括有限元法（FEM）、边界元法（BEM）、有限时域差分法（FDTD）和严格耦合波法（RCWA）等。这些数值模拟方法就像是精密的光学显微镜，能够深入地剖析人工材料、超结构、表面等离子体元件、光子晶体和超表面等多种新型微纳衍射元件的光学性能。但是同时也具有计算时间长的缺点。

当DOE的特征尺寸较大于波长（如特征尺寸大于10倍波长）时，我们可以暂时忽略矢量光场的偏振耦合性，只考虑单个线偏振光波的傍轴近似，采用标量衍射理论评估衍射光波分布。这种方法就像是一把轻巧的钥匙，能以较小的计算量和较快的计算速度，为我们提供许多有价值的信息，帮助我们快速地了解和预测衍射光波的大致行为和分布情况，在实际应用中具有极高的效率和实用性。

DOE的设计流程与方法

DOE的设计宛如一场充满挑战的逆序解谜之旅，是一个已知目标光场参量，全力求解调控微结构参量的逆问题。在这个复杂的过程中，我们需要借助优化算法的索引能力，在茫茫的解空间中努力寻找尽可能接近的最优解。就像是在浩瀚的星空中寻找一颗最璀璨的星辰，需要我们综合考虑设计理论、优化算法、加工工艺和应用场景等多个方面的因素。

DOE设计的基本理论主要包括矢量衍射理论和标量衍射理论，这两大理论就像是DOE设计的两大基石，支撑着整个设计大厦。设计过程则像是一条精心铺设的道路，包括建立模型、提出设计问题、确定优化方法和反复优化结果等多个步骤。首先，我们要建立模型，这一步可以类比成绘制地图，根据具体需求建立数学物理模型，这一步也为后续的设计工作奠定了坚实的基础。接着，确定优化方法并进行优化，这一步就像是在地图上规划出最佳的路线，选取优化算法、考虑极值条件、建立评价函数和设置满足条件等。最后，根据加工方法优化设计结果，就像是对路线进行最后的修正，以确保设计方案在实际加工中能够顺利实现。

不同的DOE设计方法具有独特的优势和局限，因此匹配的功能和应用场景也不尽相同。GS算法和YG算法是其中较为常见的两种。

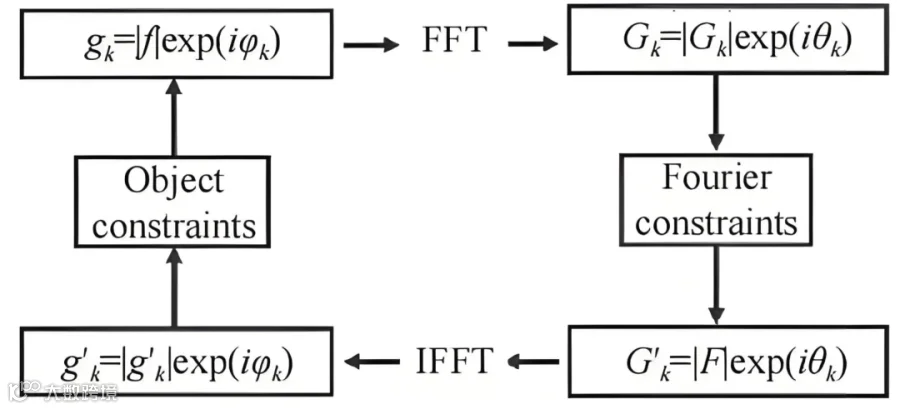

GS算法：基于傅里叶正/逆变换，可以实现空间域和频率域之间的快递穿梭，结合输入输出面上光场分布的限制条件进行迭代，以完成DOE相位分布的设计，也被称为迭代傅里叶算法。

YG算法：在1981年由杨国桢和顾本源两位科学家提出，是一种更普适的迭代优化算法，它将相位恢复问题归结为对相位求极值的问题，能够快速逼近最优解，在实际应用中所求得的DOE相位分布最接近真实值。

DOE的神奇应用实例

光场调控大师

在光场调控的舞台上，DOE展现出了令人惊叹的技艺。在光场的横向强度调制方面，DOE就像是一位神奇的画家，能够随心所欲地塑造光束的形状。例如，在激光加热和激光加工等应用中，高斯光束往往不能满足需求，而DOE可以将其整形为均匀的平顶光束，就像把一座起伏的山峰削平成广阔的平原，从而使能量分布更加均匀，提高加工的精度和质量。在结构光生成方面，DOE能够将一束光巧妙地分成一维或二维的光束阵列，这些光束阵列就像整齐排列的士兵，在人脸识别等领域发挥着重要作用。

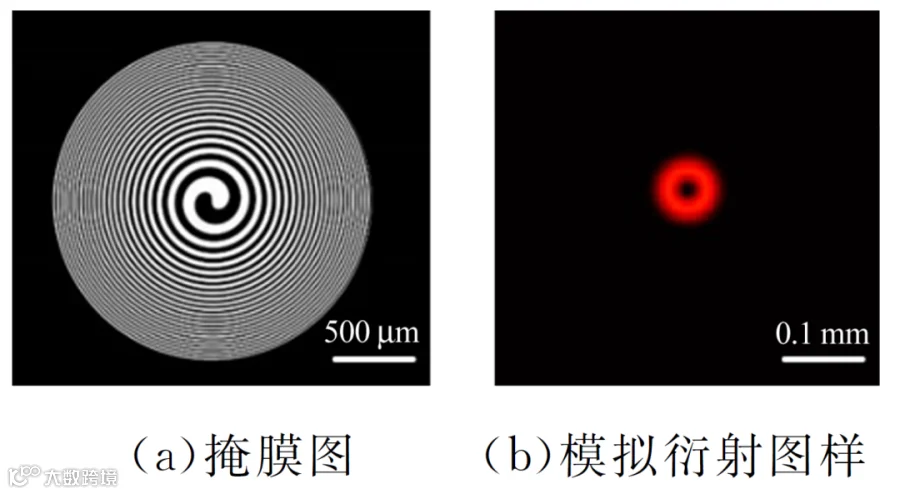

在光场的纵向调制方面，DOE同样有着出色的表现。菲涅耳波带板作为一种简单的纵向强度调制元件，就像是一条光的传送带，在光轴上能够产生许多级次的焦点，并且它还能对X光和EUV光进行聚焦，如同为这些高能光开辟了一条特殊的通道，使其在X射线显微术、X射线天文学和X射线干涉测量等领域中得以大显身手。多焦透镜能够控制多个焦点在轴上的位置和光强，在医用内窥镜中，它可以根据需要调整不同位置的焦点，让医生能够清晰地观察到体内的不同部位。

波前调制巧匠

基于相位调制的非球面波前生成技术是DOE在波前调制领域的一项杰作。在非球面检测干涉仪等领域中发挥着至关重要的作用。基于计算全息图波前调制的大口径非球面检测系统，就像是为非球面检测搭建了一个精密的舞台。在这个系统中，通过在球形参考面上制作计算全息图，能够生成与被测非球面面形匹配的非球面波前，经计算全息图直接反射形成的参考光束与经待测面反射通过计算全息图的测量光束发生干涉，通过干涉条纹就能实现非球面面形的检测，为非球面光学元件的制造和检测提供了一种高精度的方法。

DOE在生成新型光束方面也有着独特的魅力。它创造出艾里光束、涡旋光束等具有特殊性质的光束。DOE还可以代替反射腔镜，实现了圆对称艾里光束的腔内生成，这种光束具有自聚焦特性，在激光加工、光学微操作等领域中具有广阔的应用前景，能够更加精准地作用于目标物体。

在光场的纵向调制方面，DOE同样有着出色的表现。菲涅耳波带板作为一种简单的纵向强度调制元件，就像是一条光的传送带，在光轴上能够产生许多级次的焦点，并且它还能对X光和EUV光进行聚焦，如同为这些高能光开辟了一条特殊的通道，使其在X射线显微术、X射线天文学和射线干涉测量等领域中得以大显身手。多焦透镜能够控制多个焦点在轴上的位置和光强，在医用内窥镜中，它可以根据需要调整不同位置的焦点，让医生能够清晰地观察到体内的不同部位。

成像领域好帮手

在成像光学系统中，DOE具有与材料无关的负向色散特性，就像一种神奇的中和剂，能够与传统的折射光学元件组合，通过在折射元件表面刻蚀微结构实现光学系统消色差，如同为成像系统消除了色彩的偏差，让我们看到的图像更加真实、清晰。优化DOE在折衍混合系统中的位置，可对系统的球差、慧差和像散等其他像差进行校正，调整着成像系统的每一个细节，使成像质量得到显著提升。例如，在摄影镜头中，DOE的应用可以让照片的边缘更加锐利，色彩更加鲜艳，细节更加丰富。

在增强现实（AR）显示系统中，DOE则可以表现为表面浮雕光栅（Surface Relief Grating，简称 SRG）。SRG可以定向地偏振光线，通过与光波导相互耦合传输光线，实现AR显示系统的虚拟成像。SRG可以放置在人眼前方组合虚拟画面和真实场景，将虚拟与现实巧妙地融合在一起，让使用者能够同时看到真实和虚拟的场景，可用于教育培训、工业生产和单兵装备等多种场景中，为人们带来全新的视觉体验和交互方式。

DOE的未来展望

衍射光学元件作为现代光学系统中的核心元件，正以其独特的魅力和卓越的性能，在众多领域中发挥着越来越重要的作用。从激光加工到光学成像，从光通信到生物医学，DOE的身影无处不在，默默地推动着各个领域的技术进步和创新发展。

在未来的发展道路上，DOE也将面临着一系列的挑战和机遇。随着科技的不断进步，人们对光学系统的性能要求越来越高，DOE的设计也将朝着更大视场角、更高衍射效率和更好消色差特性等方向不断努力。例如，在虚拟现实（VR）和增强现实（AR）技术中，需要DOE能够提供更广阔的视野和更清晰的图像，这就对其视场角和成像质量提出了更高的要求；在光通信领域，为了满足日益增长的数据传输需求，DOE需要进一步提高衍射效率，以实现更高效的光信号调制和传输。

尽管面临挑战，但DOE的未来依然充满无限的潜力和希望。随着人工智能、量子计算等新兴技术的不断发展，DOE 有望与这些技术深度融合，为光学系统带来更多的创新应用。DOE作为现代光学领域的一颗璀璨明珠，将继续在科技的舞台上闪耀光芒。它将不断适应时代的需求，与其他技术相互交融、协同发展，为人类创造更加美好的未来。让我们拭目以待，见证DOE在未来的光学世界里创造更多的奇迹，为我们开启一扇又一扇通往未知的大门，探索更多光学世界的奥秘。

参考文献

[1] 王钰涵，唐浩原，李金环，刘华。复合衍射光学元件的设计制作及其特性研究 [D]. 吉林：东北师范大学，2024:10

[2] S.N. Khonina, N.L. Kazanskiy, M.A. Butt*. Exploring Diffractive Optical Elements and Their Potential in Free Space Optics and imaging - A Comprehensive Review[J].  Russia: Samara National Research University, 2024
