本设备采用24温区设置，每个温区由加热丝、送风系统、回风系统组成。

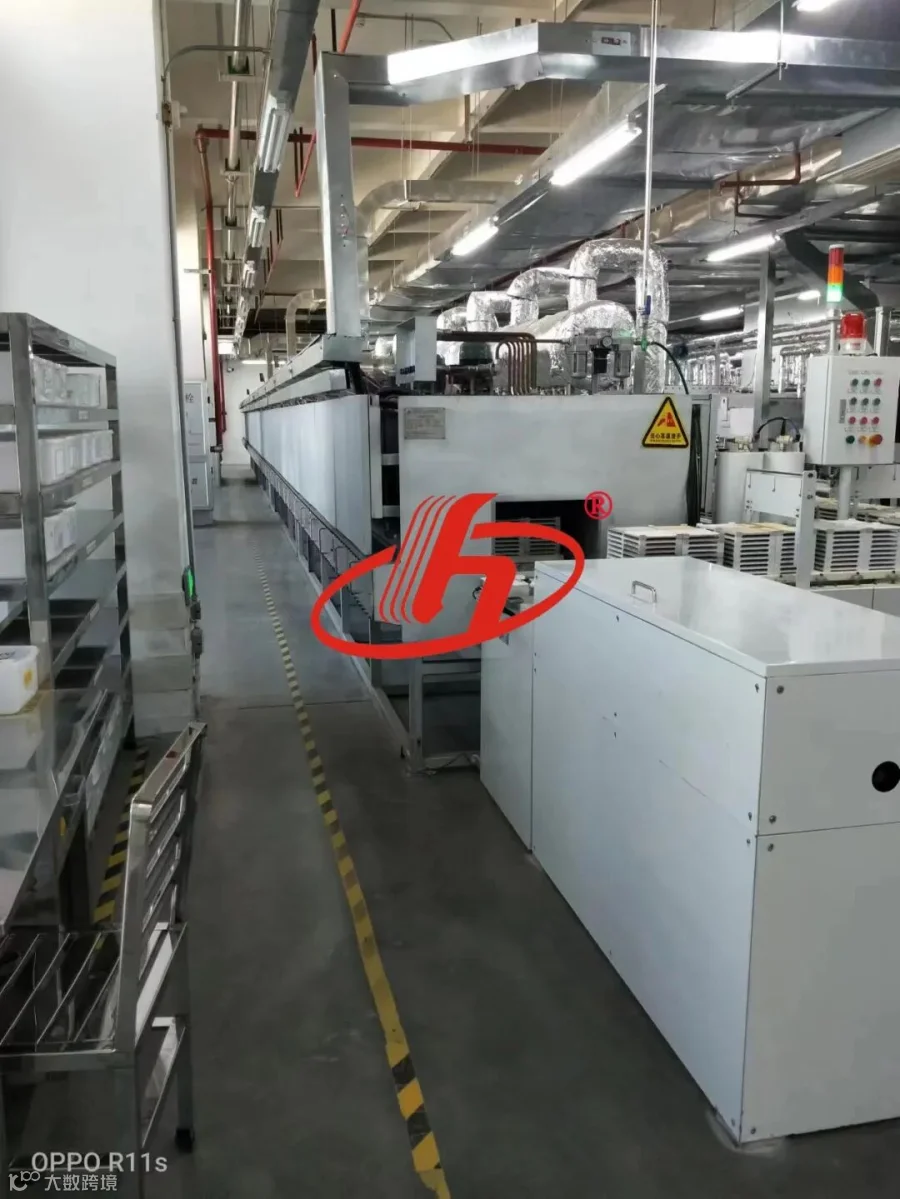

▲连续排胶炉
设备概述
设备型号 |
HHPJL-04-25m |
设备名称 |
连续排胶炉 |
设备用途 |
适用于切片后的MLCC芯片在空气下的排胶 |
炉膛气氛类型 |
空气 |
加热方式 |
发热丝电加热 |
配置进口温控仪单独控温，可以设定、存储多条工艺曲线，温度均匀性±3℃，由主推和回转系统组成。
▲炉体控制柜

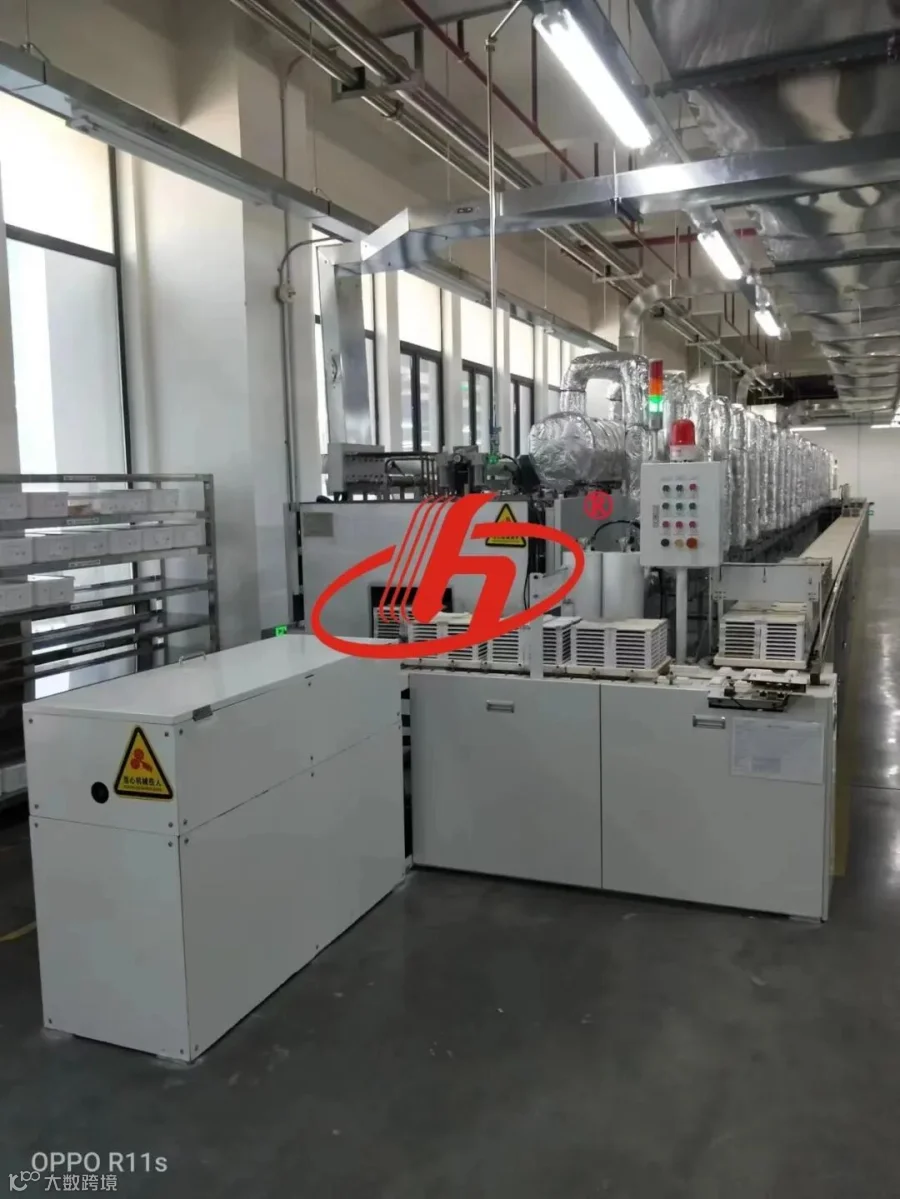

▲排胶炉入料主推机构
技术参数
排胶产品 |
MLCC多层陶瓷电容器 |
最高使用温度 |
400℃ |
常用温度 |
320℃ |
整体尺寸（约） |
28000（L）×2400（W）×1750（H）mm |
炉体尺寸（不含管道） |
25000（L）×1400（W）×1650（H）mm |
最大加热功率（约） |
240KW |
保温功率（约） |
130KW |
电源 |
380VAC 50Hz 三相五线制 |

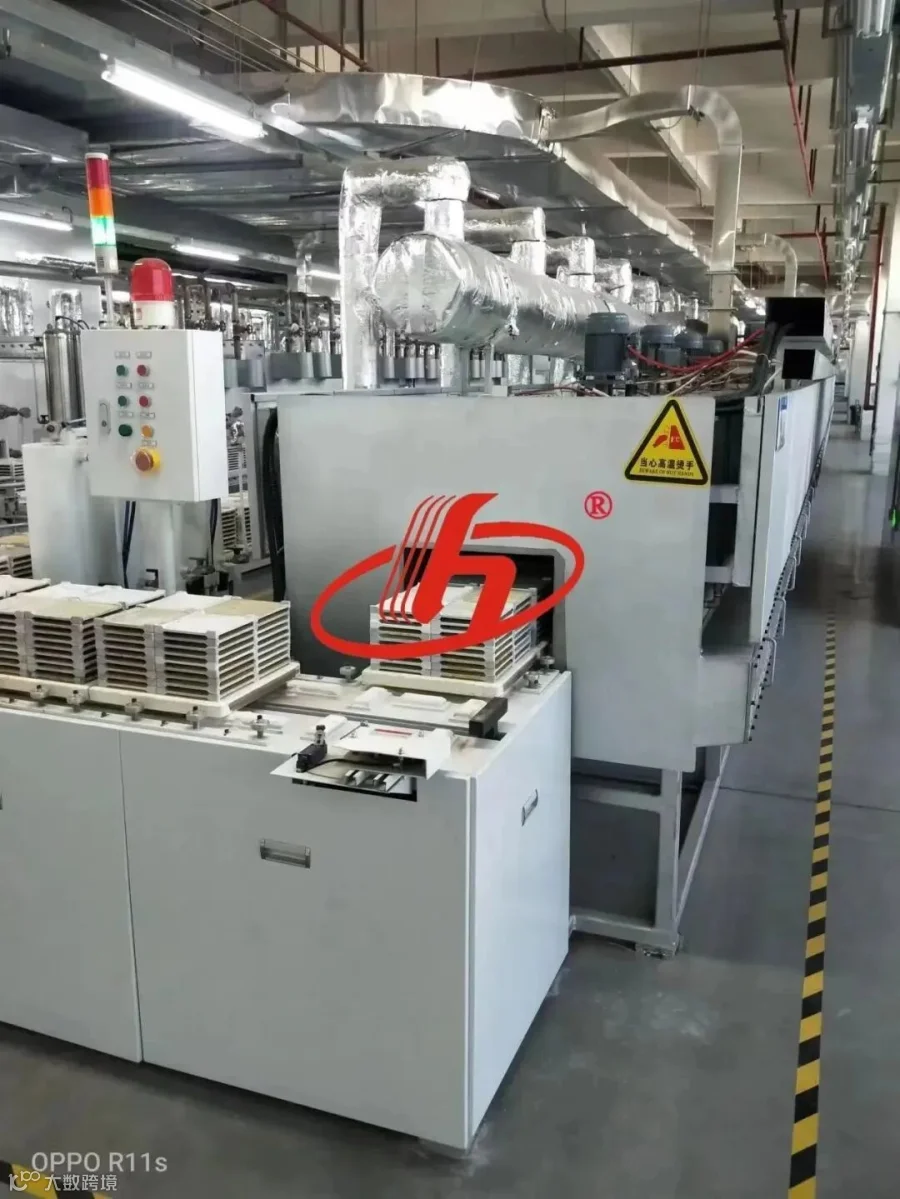

▲排胶炉出料返回机构
连续排胶炉实现自动运行连续生产，是MLCC高容快烧生产线、常规生产线排胶工序关键设备。
技术特点
★适用于大批量生产、工艺稳定、温度均匀性好。
★热风循环加热方式、热效率高、节约能源。
★辊棒式传输方式、平稳可靠。
★独特的排胶风道结构、排胶效果充分干净。
★全自动运行系统、操作简单、运行稳定可靠。
