喷涂聚脲缺陷与解决办法
上海恩缔实业技术总监 张作华
张作华 防水防腐工程师。专研防水堵漏、防腐保温及环氧地坪施工技术30余年，现场施工经验丰富。被业界称为“防腐百事通”。
喷涂聚脲以其优良的高弹、高耐紫外线、高致密性、高耐磨性及任意曲面施工无障碍性和瞬间干燥成型的诸多特性，在防水防腐蚀和地坪应用领域越来越显示出强大的功能效果。
好材料必须配备好工艺，所谓的三分材料七分工艺充分说明了施工工艺的重要性。聚脲喷涂亦复如是，施工过程中通过工艺的控制和质量的把关可以避免许多质量缺陷。
笔者就聚脲喷涂过程中出现的一些主要问题和质量缺陷进行分析，提出一些建议性的改进方法和有效避免措施，保证聚脲的诸多优良特性充分发挥。
聚脲涂层与基材发生鼓泡或者脱层现象，原因如下几点：
1
潮气影响
基材潮湿导致应力收缩潮气参与反应生成CO2，形成有压力气泡，避免措施必须保证含水率在8%以下。
2
底漆固化不完全
底漆（水性底漆）未充分固化，残留水分参与反应产生CO2，形成有压力气泡，避免措施必须保证底漆完全固化干燥。
3
基材表面污染
基材有油或者污染，形成隔离层，避免措施要预先彻底的清理干净基材表面。
4
配比失调
AB组分比例不般配，导致反应不完全，避免措施需要调整喷涂设备和材料粘度。
5
施工环境不适应
低于露点3℃环境下施工，有水分参与反应，避免措施必须立即停止施工。
聚脲层间鼓泡或者脱层现象，
原因如下几点：
01
基材温度过低，固化速度慢，下一道涂层因有上一道涂层垫底而固化速度快，造成涂层上下层鼓泡或者涂层缺陷，避免措施就是不要在极低温度下施工。
02
AB组分比例不般配，导致反应不完全，避免措施需要调整喷涂设备和材料粘度。
03
露点原因，大部分因为低于露点3℃环境下施工，有水分参与反应，避免措施必须立即停止施工或者在露点以上温度条件下施工。
聚脲涂层有针孔缺陷，这也是聚脲喷涂施工中经常出现的通病。分析造成这个缺陷的主要原因就是基材坑洼不平，孔洞中的潮气或者空气在遇到热喷涂聚脲时受热膨胀后破裂的产物。
避免措施必须打磨基材，涂刷底漆再批涂腻子，并且再次均匀涂刷底漆；另外降低物料温度至60℃，减少气体的膨胀程度，多道薄层快速喷涂，一道成膜后再喷涂下一道，减少放热，降低气体膨胀程度。
聚脲涂层针眼
有一些聚脲喷涂施工技术人员认为喷涂不受温度或者湿度的影响，因为端氨基聚醚与异氰酸酯的反应速度比与水的反应速度快1000倍，环境湿度和温度的影响可以忽略不计；
但是低温固化聚脲的物理强度通常较高温度固化的低10-20%，高湿度环境下施工的聚脲涂层较干燥状态下施工的涂层密度下降10%左右，物理强度下降20%左右。
也许有施工人员怀疑聚脲可以在水面或者冰面喷涂成型干燥，为什么就怕潮湿度呢？这就片面化理解聚脲成型体系及结构效果了，水面和冰面成型固化靠瞬间高温混合交联表面成型，但是水对聚脲附着力造成关键性影响，也不可能附着。基材潮湿是另外一回事，大量水汽或者水分含存于基材内，聚脲喷涂后受热膨胀蒸发成水蒸汽，体积扩大1700倍，导致聚脲涂层大面积鼓泡甚至脱落，还有就是空气中的水蒸气会凝结在底漆表面，最终导致聚脲层脱落。
通过以上笔者对喷涂聚脲缺陷的分析和探讨，建议性的给与了一定的避免措施供施工人员和聚脲枪手参考，以确保聚脲施工过程中质量的完善和优良率。
聚脲涂层是一个系统性很强的高端防护材料，施工技术人员必须对聚脲特性和工艺及缺陷避免方法充分掌握。笔者强调完美优良的聚脲涂层不但是本质材料的要求，更是施工工艺的科学体现。这方面ENDI聚脲做的比较规范，将聚脲产品及工艺和施工注意事项编辑成册，作为施工人员培训资料，从而大大提高了聚脲涂层成品的合格率。

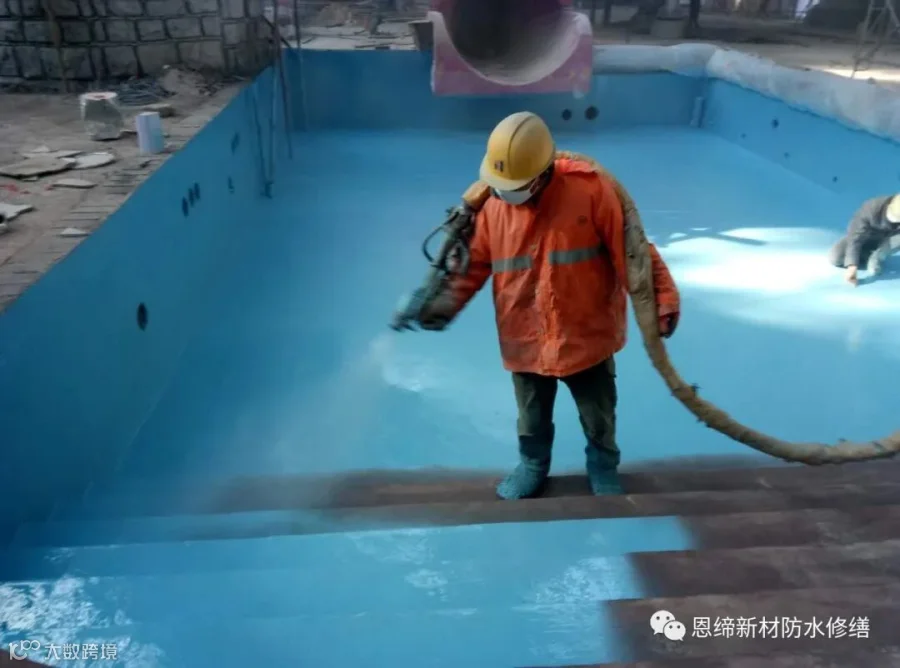

冲浪池喷涂聚脲
