金属表面防腐蚀处理之喷砂
上海恩缔实业技术总监 张作华
张作华 防水防腐工程师。专研防水堵漏、防腐保温及环氧地坪施工技术30余年，现场施工经验丰富。被业界称为“防腐百事通”。
当今金属表面处理方式多样化，有人工除锈，机械除锈，化学除锈，火焰除锈,干冰除锈，激光除锈以及超高压水射流除锈等，但是最为彻底而且具备一定粗糙度的依然还是喷砂除锈。虽然存在环保方面的影响，却难以代替其优良的表面处理效果。随着科技的进步，相信新型的环保喷砂设备会相继出现。

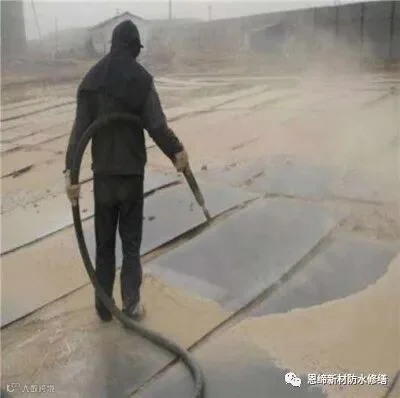

喷砂除锈
对于一般的低要求防腐可以不必采用喷砂除锈，重防腐（聚脲，玻璃钢，金属喷涂，橡胶衬里，鳞片胶泥）必须采用喷砂除锈的表面处理方式。
国家标准GB8923-88对除锈等级相对应的防腐结构都作了规定，在喷砂除锈实际施工中按照设计图纸要求进行就可以了，粗糙度一般控制在40-70微米左右，太小，比表面积不够，附着力不高，粗糙度太高，涂层厚度因为峰尖而变薄（喷涂聚脲例外），造成点腐蚀继而蔓延，导致防腐失败。
喷砂所用磨料最好使用硅晶砂，河砂因为含盐或者含灰分而导致表面处理不理想，金属棱砂因为与某些金属处理表面极易形成电位差容易造成电池电偶腐蚀。
喷砂完工后及时涂刷底漆（有色金属表面聚脲防腐蚀时需要使用耐阴极剥离底涂）很是重要，因为强力的冲击作用使得处理表面具有很好的活化能力，利于涂覆层的结合力。

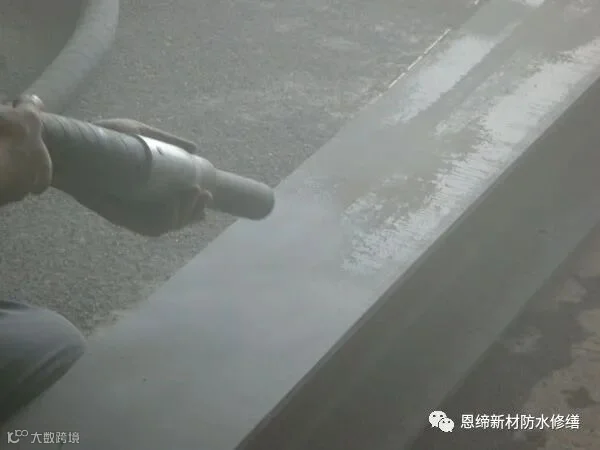

吹扫过程也不可小视，在喷砂表面微观层可以留下影响涂层结合力的杂质浮灰，这些必须通过吹扫的方式清除掉，但是所用压缩空气必须干燥和清洁的。故有说：金属表面处理是楼房的基础，言之有理也。
钢结构表面处理
