顺缔聚脲不锈钢防腐

经常

碰到防腐蚀会员咨询不锈钢防腐的问题，基本常识就是不锈钢本来就是耐腐蚀的，为什么还需要二次防腐？

是的，不锈钢就是不锈，已经在人们头脑里形成固定的概念，但是除了耐酸耐碱和一部分盐外，对于高浓度氯离子是不耐腐蚀的，至今还没有弄明白是什么原因，比较勉强的技术解释就是不锈钢分子结构是一种晶间组合，恰恰这个晶间组合会被氯离子破坏，造成晶间腐蚀

为了

阻止氯离子对不锈钢的腐蚀破坏，必须进行防腐蚀干预。由于不锈钢晶体的致密性，表面光洁度，一般的防腐蚀材料特别是底漆的选择很难达到理想的附着力。为了解决这个问题，科技工作者通过大量的树脂改性增强底漆的附着力，耐阴极剥离涂料底漆附着力可达到11兆帕。随后复涂配套耐氯离子面涂（笔者建议采用SD热喷涂聚脲），即可达到不锈钢防腐的目的

实施

耐阴极剥离底漆前，基面处理非常重要。通过大量的实际现场施工经验，采取喷砂工艺，实际效果达到粗糙度40微米就符合底漆涂覆要求。这里的喷砂磨料选择也是关键，笔者强调磨料选择非金属磨料如石榴石，石英砂等等。当然干喷砂湿喷砂都可以，湿喷砂环保，不影响施工人员的健康

笔者不建议机械打磨，特别是磨光机钢丝轮打磨。打磨后的清理方式不使用吹风或者鼓风机，应清理磨料后用大功率吸尘器吸去细微灰尘。对于一些附件和不锈钢本体连接节点和焊缝以及人孔，出气孔等必须进行耐阴极剥离底漆和面涂层的加强处理

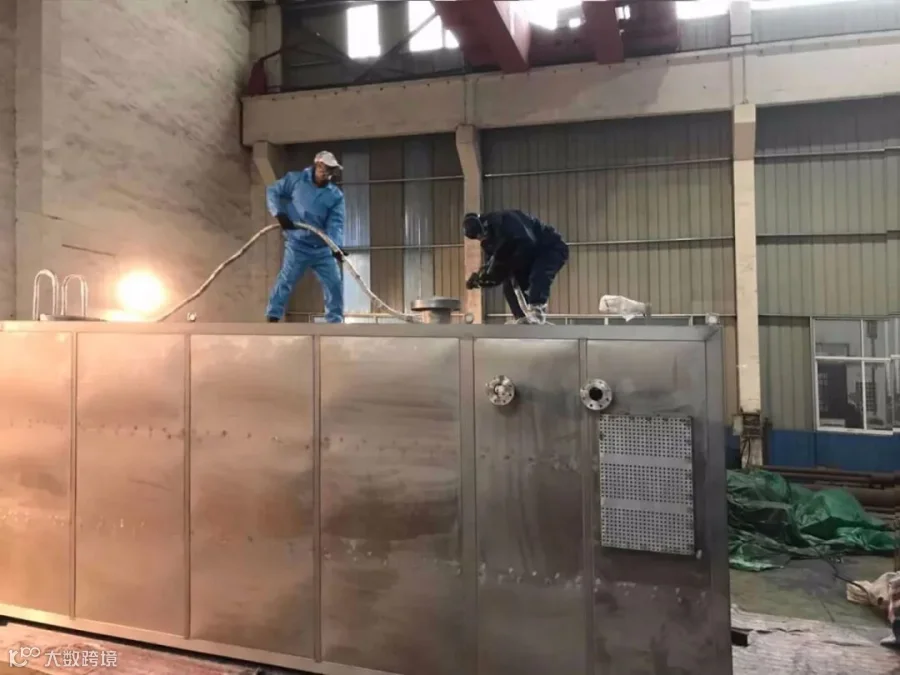

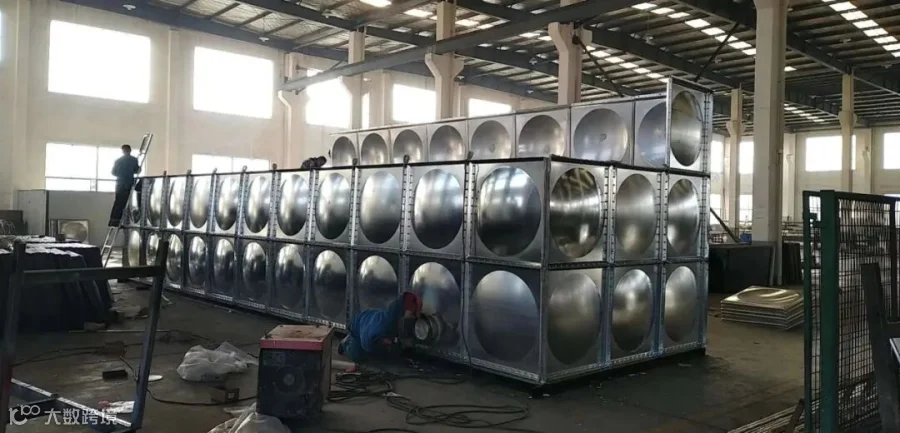

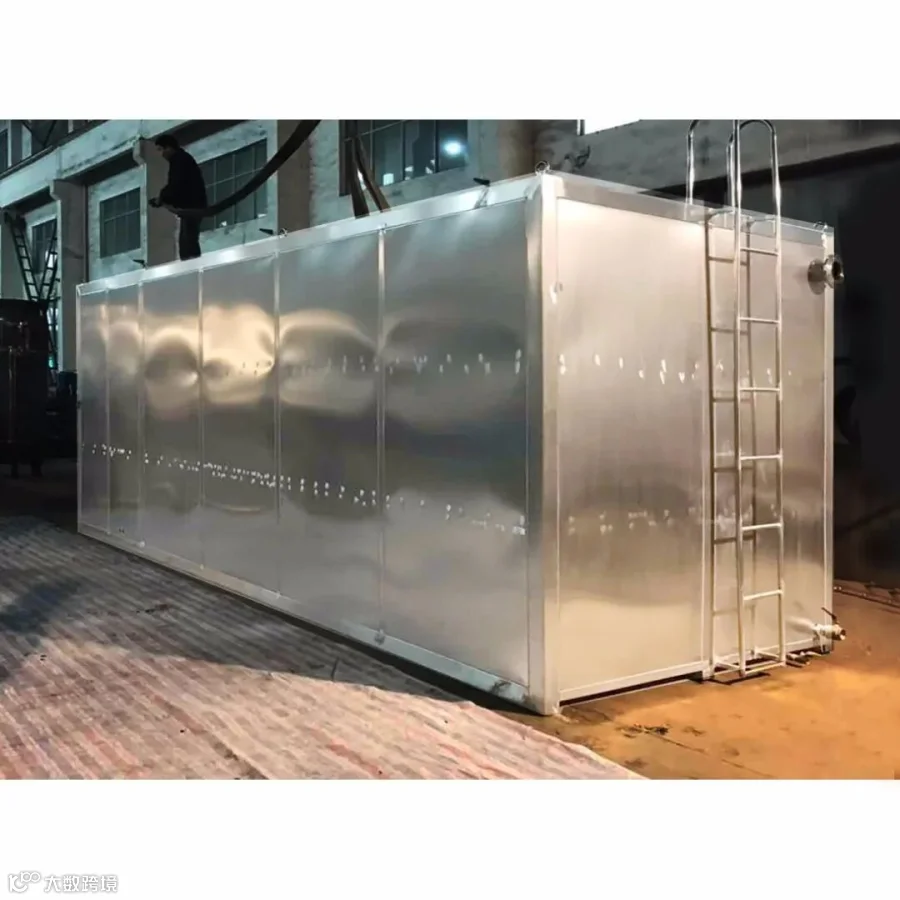

*三亚户外型箱式智能一体化泵站经处理过的不锈钢表面

耐阴极剥离底漆

 针对

SPUA配套的一款专用于不锈钢有色金属的涂料，如果选择其他耐氯离子腐蚀面涂还必须进行有效的小样试验，不能直接大面积施工，以免造成质量事故。笔者在实际施工中已经成将此不锈钢防腐施工工艺应用到不锈钢盐水罐，海洋不锈钢箱体以及一些海工不锈钢结构中，效果非常理想

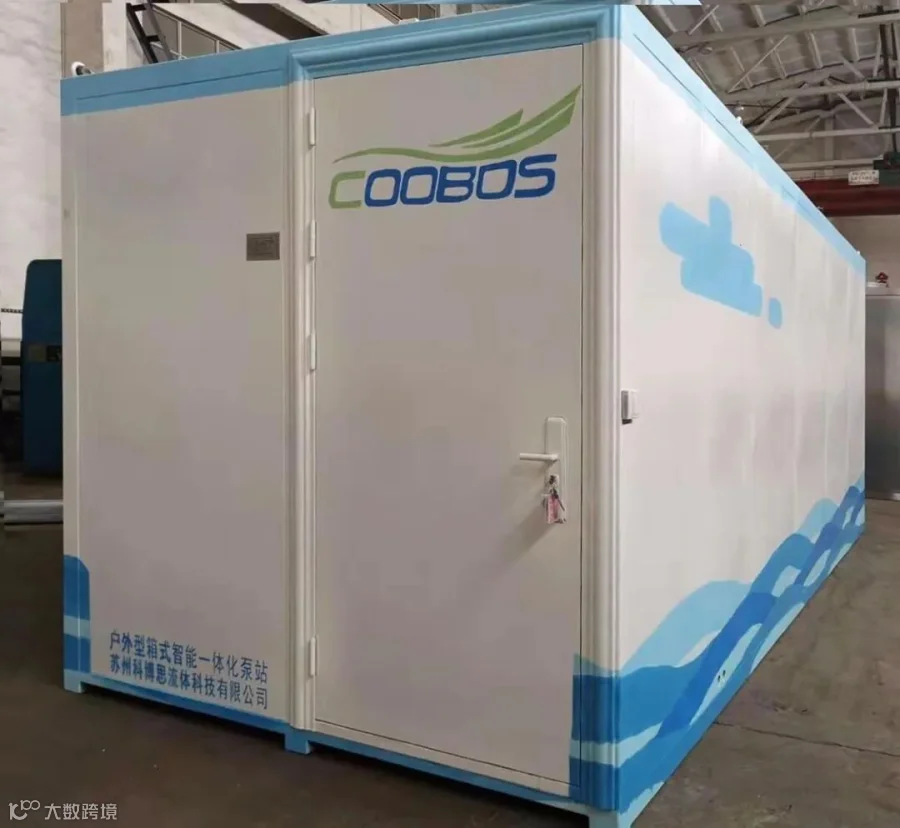

*三亚户外型箱式智能一体化泵站 防腐后的不锈钢水箱

现在

需要解决的技术，就是将耐阴极剥离有色金属底漆对面涂选择的广泛性，不局限于SPUA。也不限于不锈钢底涂的使用，可以广泛应用到所有有色金属表面，如锌，铝，铜等等。期望同行业涂料研发机构能够在有色金属防腐，特别是不锈钢防腐蚀领域开发出附着力好，对面涂选择性广，环保简单的涂料
