天冷了，聚脲怎么做？
上海恩缔实业技术总监 张作华
（13671787959）
张作华 防水防腐工程师。专研防水堵漏、防腐保温及环氧地坪施工技术30余年，现场施工经验丰富。被业界称为“防腐百事通”。
天冷了，聚脲究竟怎么施工才能确保工期和质量，难道聚脲行业真的也有“寒冬”？这个问题是从事聚脲行业的施工人员必须面对或者经常发生的，要回答并且解决这个问题，就得知道聚脲的耐温性能。聚脲具有耐温变落差特性，其使用温度-45℃-121℃。由于聚脲成膜干燥原理不是简单的混合催化反应，而是高温高压条件下碰撞后交联反应。理论上环境温度低于-30℃仍然可以喷涂施工，但是实际施工效果不理想，经常会出现涂层起泡、针眼、脱层等不良质量缺陷。
聚脲涂层是一个结构系统，从基础处理到底涂施工，再批刮找平腻子，最后才能进行聚脲面涂的施工，露天的还需要天冬罩面等等，只有统筹好工期才能保证一套聚脲涂层体系的尽善尽美。聚脲项目施工时，当环境温度低于15℃时，系统中的底涂及找平腻子固化干燥的速度非常慢，时间比较长而且固化率不高，极大的影响了后续工序的施工，给施工工期带来很大的挑战。如题所述，天冷了聚脲究竟怎么做，才能保证质量与时间的统一；也就是说环境温度达不到施工要求时，怎么有效的保证工期的如期实现和质量优良的合格率。
雪天喷涂聚脲现场
首先
聚脲配套体系中的底涂及找平腻子主要成膜树脂为环氧、聚氨酯树脂或者其改性高聚物。
这些树脂当环境温度低于15℃或者0℃以下就会变粘增稠，难以施工操作；而且固化干燥速度特别慢，有时候几天都不会干燥，特别是找平腻子厚度影响更加难以干燥，导致腻子找平层打磨工序无法进行，聚脲面层也不可能覆涂其上。解决办法只能从以下几个方面考虑：
a.
低温环境施工时，现场要进行有效保温措施，作围护遮盖隔离，如使用彩条布或者帆布围护遮挡，用蒸汽、热风等外源条件辅助加热，使得温度保持在聚脲体系施工所达到的最佳温度。
b.
低温环境施工时，使用外加热源如电磁炉或者蒸汽盘管、散热片等对已经混合好的底涂料及找平腻子盛装容器加热，操作时做好小样试验，确定加温时间，不得过固化，导致材料胶凝失效。加温后的底涂或者找平腻子尽快使用，采取少量多次原则在混合材料初凝前用完。
c.
低温环境施工时，在底涂或者找平腻子中加入催干剂（用量不要超过1/1000），实际添加量由现场小样试验取得，或者由生产企业直接在材料产品中添加。
以上方式中，笔者认为a最为可靠，虽然增加了成本，但是效果最好最实用，这是聚脲施工质量实际温度环境下的有效模仿，也是有效降低基层含水率的主要措施，极大的提高了聚脲体系涂层与基材的粘结强度（一般和混凝土的附着力>3MPa、和金属的附着力>11.33MPa）而且将固化干燥时间缩短至4-8小时，满足聚脲体系施工的正常工序要求。
其次
聚脲配套体系中的聚脲喷涂。
喷涂聚脲固含量达到100%，必须配备专用喷涂设备施工，如美国的固瑞克XP-3型聚脲喷涂机，其主机自带加热设备，加热系统是主机的重要组成部分，可以将提料泵抽出的A、B料加热至65-70℃，完全满足混合成膜秒干温度。如图：

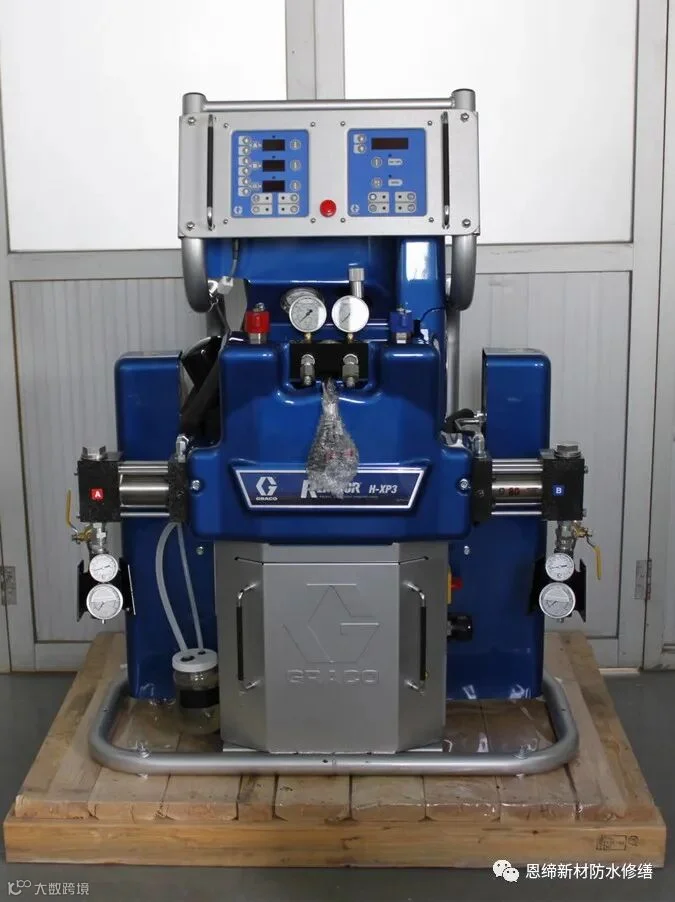

美国的固瑞克XP-3型聚脲喷涂机
低温环境施工时，关键困难不在于主机加热系统，而是A、B料桶内液料的粘稠度很大，导致提料泵无法抽提液料进入聚脲喷涂设备主机加热系统，有时候发生设备空转现象损坏主机。解决方法必须对料液或者盛装料液的容器进行加热（笔者建议不采取直接在料液中加热），在对盛装料液的容器加热可以采用底涂、找平腻子的加热方法，也可以购买使用“硅橡胶树脂桶加热器”，其规格为1740㎜×250㎜，功率220V/2000W，绝缘材料最高耐温250℃，最高使用温度180℃，如图：
硅橡胶树脂桶加热器
当加热至可以顺畅抽提料液，并且进行往复循环几次，使得A、B中组分特别是B组分各成分充分分散均匀，保证喷涂质量。当然现场条件允许，也可以使用蒸汽盘管或者其他外源加热的方法，主要目的就是降低A、B料粘稠度利于抽提泵正常上料，保证聚脲喷涂设备平稳运行。
最后
在低温或者极低温环境条件下聚脲体系施工，必须做好施工现场的围护遮盖，尽量提高局部环境温度。
这种简单的措施既能够保证底涂、找平腻子固化干燥时间，而且能够降低每道工序表面结露现象，避免了“看不见的水分”所造成的气泡、针眼、脱层质量缺陷。围护保温是低温或者极冷施工环境下聚脲体系质量保障的重要措施，其他办法如对材料加热，容器加热，添加催干剂等等只能作为配套条件使用。当然在工期要求不紧，或者项目期限比较长情况下，尽量避免低温环境下施工，等待自然环境温度上升到符合条件时再施工。需要提醒的是即使在正常温度条件下，由于早晚温差会导致结露现象，此时因为工期紧张难免要起早带晚，加班加点，这样会给聚脲的施工带来质量隐患。笔者建议避免温差结露引起聚脲层质量缺陷，最简单的方法就是在太阳出来一个小时后再施工。
聚脲施工一年四季都在进行，气温变化也是自然规律，我们无法控制自然环境温度变化；但是可以利用实践施工经验，发挥能工巧匠智慧，改变施工现场局部环境来避免低温条件下聚脲涂层缺陷的产生。天冷了，聚脲怎么做？通读上述文字，相信一切难题都迎刃而解了。
