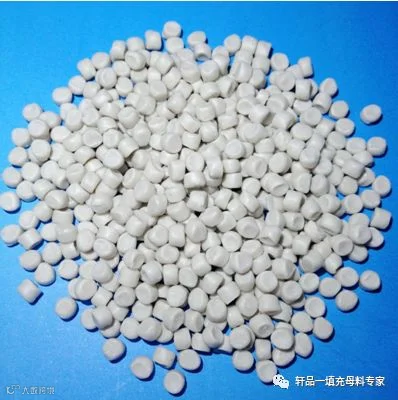

我们知道填充母料是由填充料、助剂以及载体树脂组成，填充料并不止一种，滑石粉作为一种重要的填充料，你了解多少呢？接下来小编就帮大家分析一下滑石粉。

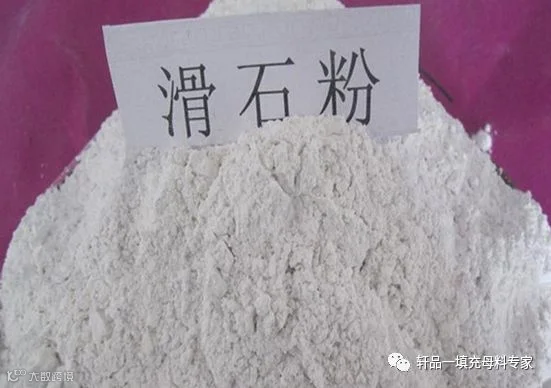

滑石粉，作为填充料的用量可能仅次于碳酸钙，也是目前填料中较为混乱的一种。首先，来看一下滑石粉对填充母料的作用：
1. 滑石粉为片状，所以具有更高的刚度，增强效果好
2. 滑石粉对聚丙烯有成核作用，而其他填充材料这方面的效果却不明显。
一组数据说明以上情况：
PP基体材料的拉伸强度为33.7MPa，用20%的滑石粉填充PP之后，其拉伸强度为38MPa。
另有一组数据：
15%滑石粉填充PP，可以将弯曲模量从1500MPa提高到4300MPa。当然，后面这个数据有些理想化，但也一定程度上说明了滑石粉的填充增强性能，然而现在却很少有人能做到这样的要求，这是为什么呢？
究其原因，问题出在所用的滑石粉上。很少有人真正了解自己所用的滑石粉到底是什么样的，除了关心多少目、价格外，还会关心其他因素呢？这就是关键所在。
化学成分：
滑石粉的主要成分:滑石
CASNo.： 14807-96-6
分子量：260.8617
滑石粉化学成分：含水硅酸镁
分子式：3MgO•4Si02•H2O
理论二氧化硅含量为63.49%，将天然滑石粉碎、研磨、分级即可制成滑石粉。
化学性质：
我国滑石粉化学成分如下：Si0258%-62%，Mg08%-31%，烧失量4.5%〜6%。
其它杂质：CaO1.5%，Fe2O30.04%，A12030.3%左右。
知道为什么分析滑石粉的成分吗？这就是问题的关键所在。可能很多人不知道滑石粉最关键的表征参数，滑石粉的表征参数一般使用Si02+Mg0，它说明的是滑石粉的纯度与白度，最好的滑石粉这两项和为90%左右。
应用差别：
衡量滑石粉标准常用的是SiO2+MgO含量，目前最好的为91%，国内矿藏分为两种，一种为6:3，一种为3:6，最高白度可以达到98度，你用的滑石粉能达到这个白度吗？
那么市场上滑石粉是个什么状况呢？一般来说，市场上销售的滑石粉常见的是二氧化硅含量从10%——47%， 61%含量的滑石粉数量是非常少的，这属于高端滑石粉，有些市售滑石粉甚至不含二氧化硅。
那么不同的滑石粉应用差别在哪里？
二氧化硅（SIO2）含量 |
27% |
47% |
61% |
拉伸强度（MPa) |
20.1 |
23.52 |
26.77 |
冲击强度(KJ/m2) |
7.2 |
8.9 |
10.6 |
弯曲强度(MPa) |
23.24 |
29.13 |
37.24 |
弯曲模量(MPa) |
1307 |
1547 |
2210 |
轩品公司滑石粉填充母料产品成熟，性能稳定，广泛应用于吹膜、吹塑、注塑、管材、片材等多种塑料制品，主要优点有：
1.相容性、分散性好，添加量高。
2.加工性能好，热稳定性高，加工时无粉尘、无结炭，薄膜印刷性能好。
3.增加制品手感、表面光泽度以及平整度，提高制品的硬度挺度、开口性以及尺寸稳定性等。
4.吹膜类滑石粉填充母料具有高透明度，注塑类滑石粉高白度，管材片材类滑石粉填充母料高刚性等。
想了解更多关于滑石粉填充母料的信息，请关注轩品公司微信公众号，电话咨询请拨打400-878-3378。
