玻纤增强PP的优缺点及其应用

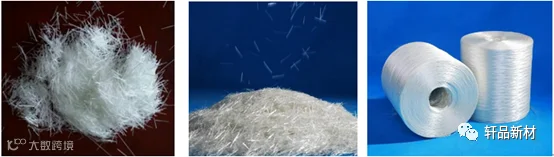

1. 玻纤属于耐高温材料，因此，玻纤增强PP的耐热温度比不加玻纤以前提高很多。

2. 加入玻纤后，限制了塑料的高分子链间的相互移动，因此，玻纤增强塑料的收缩率下降很多，刚性也大大提高。

3. 玻纤增强以后，PP塑料不会应力开裂，抗冲性能提高很多。

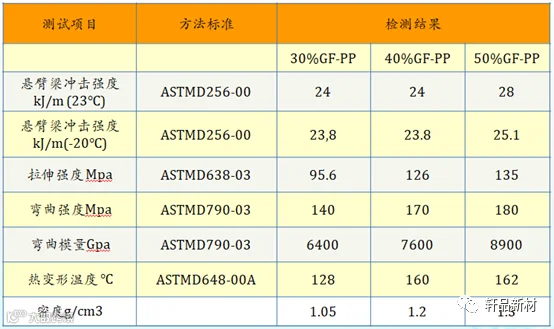

4. 玻纤是高强度材料，从而也大提了PP的强度，如：拉伸强度，压缩强度，弯曲强度，提高很多。

5.加入玻纤后，PP塑料的燃烧性能下降很多，有一定的阻燃效果。

1.透明度降低，PP不加玻纤前是透明的，加后都会变成不透明。

2.PP本身脆性大，玻纤加入后PP的韧性降低，而脆性进一步增加 。

3.加入玻纤后，PP的熔融粘度增大，流动性变差，注塑压力比不加玻纤的要增加很多。

4.玻纤增强以后，由于玻纤的加入，PP材料流动性差，增强塑料的注塑温度要比不加玻纤以前提高10℃-30℃。

5.加入玻纤后，PP的吸湿性能加大，原来纯塑料不吸水的也会变得吸水，因此，注塑时一般都要进烘干处理。

6. 加入玻纤后，在注塑过程中，玻纤能进入塑料制品的表面，使得制品表面变得很粗糙，斑斑点点。为了取得较高的表面质量，最好注塑时使用模温机加热模具，使得塑料高分子进入制品表面，但不能达到纯塑料的外观质量。

7 .玻纤是硬度很高的材料，加入玻纤后，对注塑机的螺杆和注塑模具的磨损加大，因此，生产使用这类材料的模具和注塑机时，要注意设备的表面硬度处理。

玻纤增强的PP由于其优异的性能，被用于各种汽车、家电产品中，如：汽车防撞部件，汽车身板，行李仓底板、座椅靠背等，冰箱、空调等制冷机器中的轴流风扇和贯流风扇，高转速洗衣机的内桶、波轮、皮带轮以适应其对机械性能要求较高的部件，也用于电饭煲底座和提手、电子微波烤炉等对耐温要求较高的场所等等。
