在NAT中使用Access List 和Route Maps【上篇】

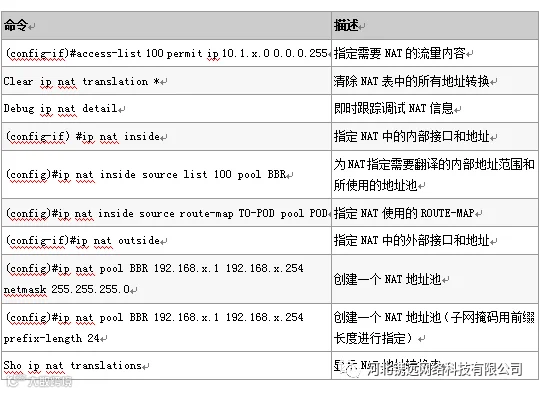

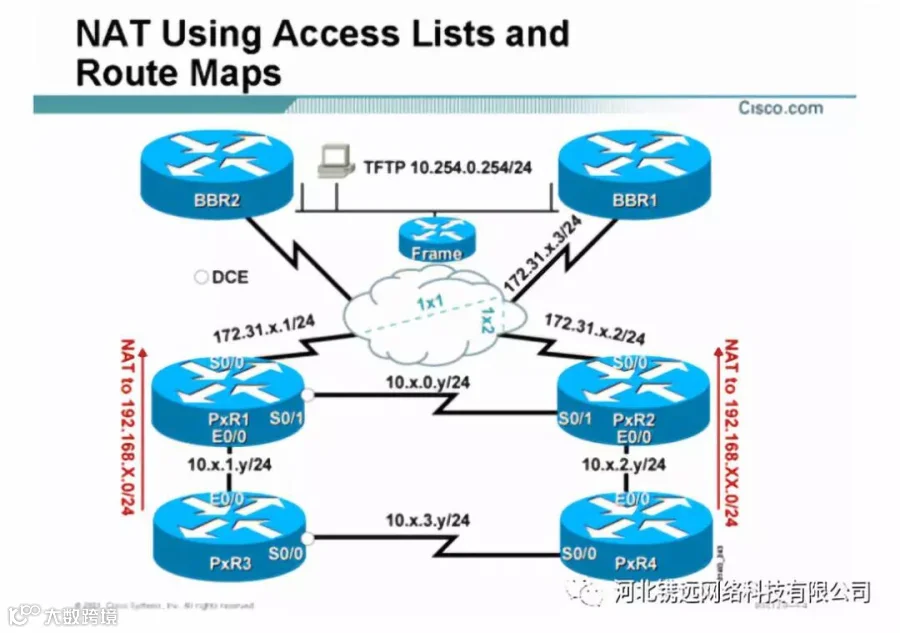

使用TELNET或者其他终端程序建立与路由器建立联接。记住在本实验中x是你的机架编号，y是你的路由器编号。

第一步：连接路由器（PxR1和PxR2）。你的路由器现在应该没有任何配置。如果有，请使用erase start命令删除配置，并使用reload命令重启路由器。

第二步：连接到你的内部路由器(PxR3和PxR4)。激活并分配IP地址到E0接口。路由器PxR3的E0口的IP地址应该是10.x.1.3/24，路由器PxR4的E0口的IP地址应该是10.x.1.4/24。

第三步：路由器PxR1的E0口IP地址为10.x.1.1路由器PxR2的E0口IP地址为10.x.2.2。请检查边界路由器(PxR1和PxR2)和内部路由器(PxR3和PxR4)的之间的连接性。你的测试结果应该如下表类似：router#ping 10.2.1.1

【任务二】：设置基于ACL的NAT

在本次任务中，你将需要在边界路由器(PxR1和PxR2)上配置一个单点对单点的使用访问控制列表（ACL）的NAT。

第四步：在PxR1和PxR2路由器上，相同的源地址应该在扩展访问控制列表100中被定义。ACL 100应该匹配从边界路由器以E0口发起的到TFTP服务器的网通信。例如：PxR1应该匹配通信源地址为10.x.1.0/24和PxR2应该匹配通信源地址为10.x.2.0/24。这个ACL还必须附加的匹配包的目的地址为10.254.0.0/24。

第五步：在PxR1和PxR2路由器上，使用ip nat pool命令创一个名为“BBR”地址池。路由器PxR1使用地址段192.168.x.0/24，路由器PxR2使用地址段192.168.xx..0/24。例如：P5R1使用地址段192.168.5.1-254和P5R2使用地址段192.168.55.1-254。

第六步：在路由器PxR1和PxR2上，使用ip nat inside source list命令去指定匹配ACL100的包使用地址池BBR进行地址转换。

第七步：在路由器PxR1和PxR2上，使用ip nat inside和ip nat outside命令定义内部接口和外部接口。因为数据包是从E0进入并被翻译的，所以E0为内部接口，数据包是从S0口离开的，所以S0为外部接口。

第八步：在路由器PxR3和PxR4上，配置PxR1和PxR2为缺省网关。这个配置将允许内部路由器到达核心网络。

第九步：使用ping命令校正PxR3和PxR4路由器与TFTP服务器(10.254.0.254)的连接正确性。

第十步：在边界路由器（PxR1和PxR2）上检查NAT表，你的显示应该与下图类似：P3R2#sh ip nat transPro Inside Global Inside Local Outside Local Outside Glocal--- 192.168.33.1 10.3.2.4 --- ---P3R2#

未完待续。。。。
