网络拓扑图是IT工程师和网络管理员的“可视化语言”，但你真的能准确绘制它吗？它不仅是设备连接的简单堆砌，更是网络架构设计的灵魂。
本文将带你从零掌握网络拓扑图的精髓，附示意图与实用工具推荐！
1
什么是网络拓扑图
网络拓扑图是通过图形化方式展示网络设备（如路由器、交换机、服务器）之间的逻辑或物理连接关系的图表。
它如同建筑的“施工蓝图”，直接影响网络的性能、扩展性和故障排查效率。
2
6大主流网络拓扑类型详解
1、星型拓扑（Star Topology）
特点：
- 所有节点通过独立链路连接至中央集线器/交换机
- 中央设备故障会导致全网瘫痪（单点故障风险）
- 扩展性强，新增节点不影响其他设备
适用场景：
中小型局域网（如企业办公网络）
示意图：
2、总线型拓扑（Bus Topology）
特点：
- 所有设备共享一条主干电缆
- 成本低但带宽争用严重
- 任意节点故障可能导致全网中断
适用场景：
老旧网络系统（逐步被淘汰）
示意图：
3、环型拓扑（Ring Topology）
特点：
- 节点首尾相连形成闭环
- 数据单向/双向传输
- 单点故障可通过双环设计解决
典型应用：
工业控制系统、令牌环网络
示意图：
4、树型拓扑（Tree Topology）
特点：
- 星型拓扑的层级扩展
- 根节点故障影响下层所有子节点
- 适合大型机构分级管理
适用场景：
校园网、跨区域企业网络
示意图：
5、 网状拓扑（Mesh Topology）
特点：
- 全连接（Full Mesh）：每台设备直连其他所有设备
- 部分连接（Partial Mesh）：关键节点冗余连接
- 超高可靠性但成本昂贵
核心应用：
金融数据中心、5G核心网
示意图：

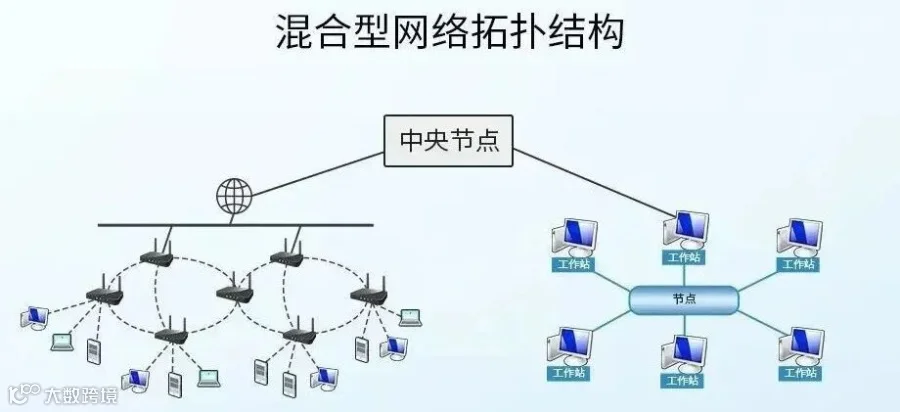

6、混合拓扑（Hybrid Topology）
特点：
- 融合多种拓扑类型的复合结构
- 兼具灵活性与可靠性
- 需精心设计避免复杂度失控
典型案例：
云计算基础架构（星型+网状）
3
绘制专业拓扑图的5大黄金法则
1. 分层设计原则
按核心层→汇聚层→接入层分层绘制，逻辑清晰易维护
2. 标准化图标库
使用Cisco、AWS等官方图标规范（附免费资源下载链接）
3. 故障模拟标注
用红色虚线标出关键单点故障风险区域
4. 动态更新机制
配置变更后需同步更新拓扑图版本（建议使用自动化工具）
5. 安全隔离标识
明确标注DMZ区、VPN通道等安全边界
4

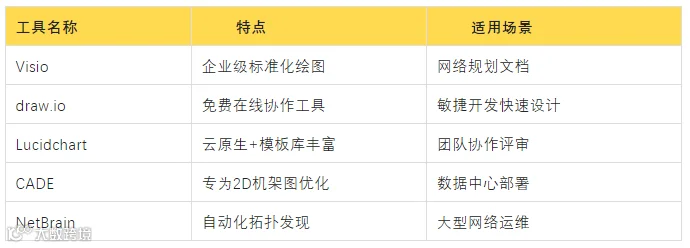

工程师私藏工具推荐
5
90%工程师踩过的3大坑
结语
一张优秀的网络拓扑图，既要像“城市交通图”般清晰展示网络脉络，又要如“战备地图”般标注攻防要点。
技术迭代加速的今天，掌握拓扑设计能力已成为工程师的核心竞争力。
你的拓扑图是否经得起故障演练的考验？欢迎留言分享你的实战经验！
