01
路由器的工作原理
1.路由器的工作原理
路由：从源主机到目标主机的转发过程
路由器：将数据包转发到正确的目的地，并在转发过程中选择最佳路径的设备。
路由表：路由器中维护的路由条目（IP网段+转发的接口）的集合，路由器根据路由表做路径选择。
（跨网段通信，将信息丢给网关）

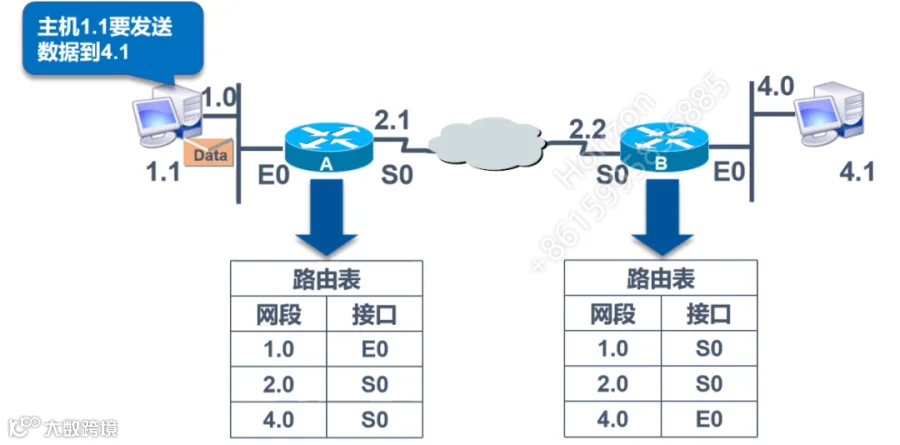

工作原理：
（1）主机 1.1 要发送数据包给主机 4.1，因为 IP 地址不在同一网段，所以主机会将数据包发送给本网段的网关路由器 A。
（2）路由器 A 接收到数据包，先查看数据包 IP 首部中的目标 IP
地址，再查找自己的路由表。数据包的目标 IP 地址是 4.1，属于 4.0 网段，路由器 A 在路由表中查到 4.0 网段转发的接口是 S0 接口。于是，路由器 A 将数据包从 S0 接口转发出去。
（3）网络中的每个路由器都是按这样的步骤转发数据的，直至到达路由器 B，再用同样的转发方法从 E0 口转发出去，最后 4.1 主机接收到这个数据包。
在转发数据包的过程中，如果在路由表中没有找到数据包的目的地址，则根据路由器的 配置转发到默认接口或给用户返回目标地址不可达的信息。
上述虽然只是对路由器工作过程的简单描述，但却是路由器最基本的工作原理。
02
路由表的形成
直连网段：配置IP地址，端口up状态，形成直连路由，无需手动配置
（协议上的断开：shutdown/undo shutdown（华为）no shutdown（思科）；物理断开：剪网线）
非直连网段：需要静态路由或动态路由，将网段添加到路由表中。
03
静态路由与默认路由
1.静态路由
由管理员手工配置，单向，缺乏灵活性。
【运营商-----------家里的pc目的地址为192.168.1.0，需要将数据包转发给路由器B的S0接口】
2.默认路由
当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口（只有一个出口，末梢）
【目的地庞大的地址集合，可以将数据包转发给路由器A的S0接口，家里（路由器全是默认路由）--------运营商】
【默认路由是特殊的静态路由】

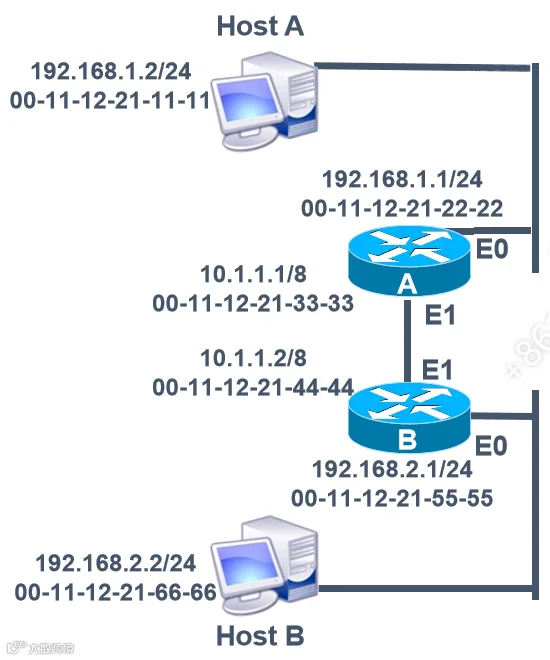

3.路由器转发数据包的封装过程
【交换机 MAC地址缓存表 有----转发 没有------泛洪或广播路由器 路由表 有------转发 没有-----丢弃】（路由器封装的过程中：IP地址不变，MAC地一直变）
主机A源IP192.168.1.2 目标IP192.168.2.2源MAC 11-11 目的MAC22-22
ARP广播解析出网关E0的MAC地址，进行第一次封装
先解封装，查看数据包的目的IP，查询路由表，确认转发路径
ARP广播解析出路由器B的E1的MAC地址，进行第二次解封
源IP192.168.1.2 目的IP192.168.2.2 源MAC33-33 目的44-44
先解封装，查看数据包目的IP地址，查看路由表自己的直连网段，通过E0发给主机B
先ARP广播解析主机B的MAC地址，进行第三次封装
源IP192.168.1.2 目的IP192.168.2. 2 源MAC55-55 目的MAC66-66
A发送给B数据包，B收到A的数据
04
静态路由和默认路由的配置
静态路由的配置：
查看路由表：dis ip routing-table
默认路由：ip route-static 0.0.0.0 0.0.0.0(任何网络+子网掩码) 192.168.12.1(下一跳地址)
静态路由：ip route-static 192.168.10.0 255.255.255.0 192.168.12.1
静态路由黑洞，特殊的应用场景：ip route-static 10.1.0.0 NULL 0
总结：
路由器通过查询路由表，实现数据包转发
路由表的形成有静态添加和动态学习两种方式
默认路由是一种特殊的静态路由
