全国首座“内支撑+大分块+全装配式”地铁车站顺利封顶

深圳地铁12号线二期沙浦站引领行业标准

• 工程概况•

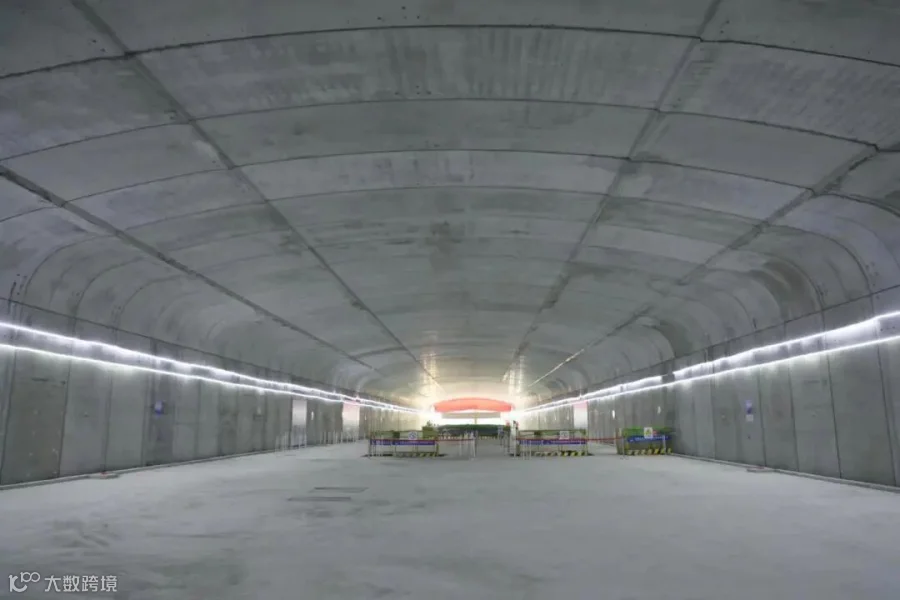

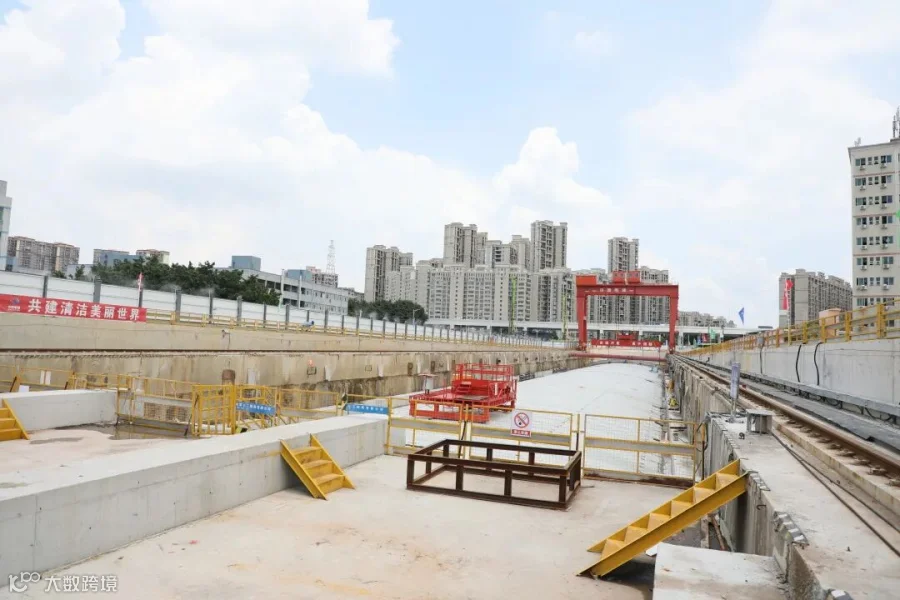

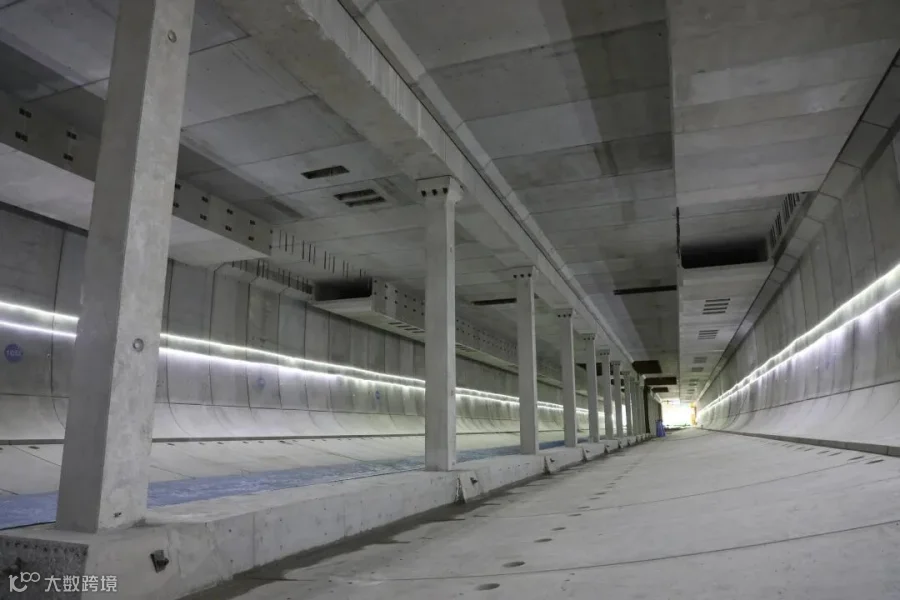

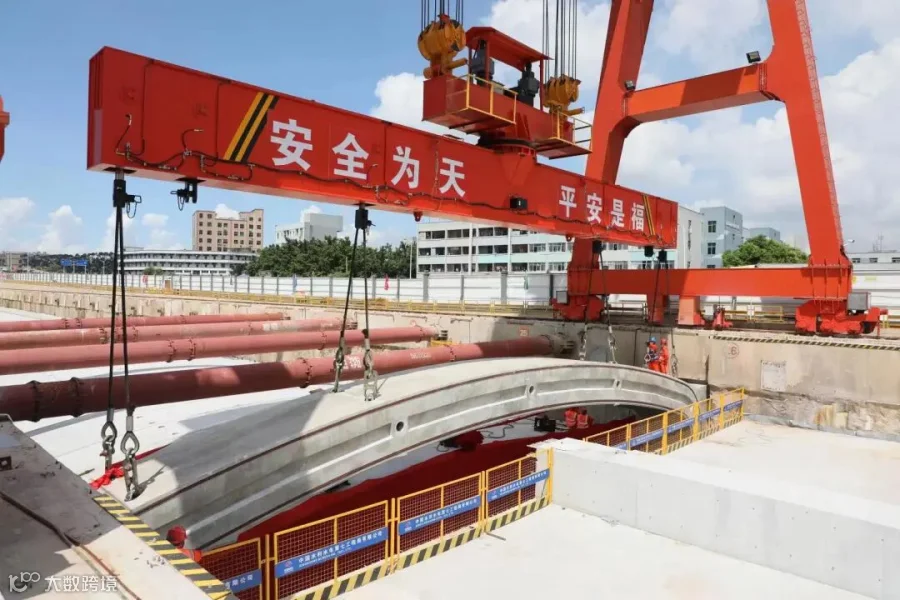

沙浦站是深圳地铁首批装配式试点应用的7座车站之一。全长235米，装配段长164米，由762块预制构件组成，整体装配率达到了70%。顶板首次采用单块的坦顶结构，重达128.8吨，为全国地铁装配式车站单块构件重量之最。外框结构由四块环宽为1.994米的预制构件采用“乐高积木”的方式进行组拼，大大减少了防水接缝数量，采用“两垫一注一嵌”的防水体系，取消了全外包防水。首次提出了包括外框主体结构及内部支撑结构的全断面装配方案，后期内部结构也将采取预制拼装。

左右滑动查看更多

深圳地铁集团相关负责人介绍，装配式车站具有绿色技术集成、BIM技术集成、智能化集成、标准化集成、工业化生产、装配化施工、信息化管理、一体化精装等特点，有利于节约能源、减少施工污染、提升劳动生产效率和质量安全水平，适应城市发展趋势，践行了国家“双碳”发展战略、绿色发展的要求。

据了解，早在2018年，深圳市轨道办、深圳地铁集团就对装配式地铁车站进行了调研、论证和研究，力求在装配行业起到示范引领作用，推动深圳建筑业智能建造转型升级。调研结果显示锚索结构不适应周边环境复杂及富水复杂地层的城市轨道交通建设，为此，深圳市轨道办、深圳地铁集团敢为人先，首次提出了内支撑体系装配式车站，并通过对四期调整线路全部站点的地质条件、周边环境等因素的深入研究分析，选取7个站点作为首批深圳装配式试点应用车站。2020年钱七虎院士、陈湘生院士两次主持召开深圳市城市轨道交通四期调整工程装配式车站初步设计修编专家评审会，最终确定了“内支撑+大分块+全装配式”的结构形式。

该负责人表示，沙浦站的胜利封顶对后期内支撑体系装配式车站的推广应用具有重大的意义，形成了创新体系，为实现“打造具有深圳特色的新一代装配式地铁车站，引领装配式车站技术应用和发展”的目标奠定了坚实的基础，是深圳地铁践行绿色发展理念的具体实践，是坚持创新引领，推动轨道交通产业向智慧化、人性化、绿色化方向发展，探求地铁建造实现“碳达峰”“碳中和”的新途径。按照计划，深圳地铁与中国电建将在沙浦站内支撑体系装配式车站应用的基础上认真做好科研成果总结，预计将形成专利成果24项、论文10篇、工法6篇、标准及验收规范6篇、专著1篇、广东省科技进步奖1项。

目前，由中国电建承担建设任务的3座装配式车站进展顺利，除今天已顺利封顶的沙浦站外，深圳地铁13号线二期（北延）市中医院站预制构件拼装设计97环，累计完成83环，深圳地铁6号线支线（二期）华夏站围护结构已完成施工，正在进行大里程端现浇段主体结构施工。按照计划，市中医院站、华夏站将分别于今年下半年、明年初完成装配段施工。
