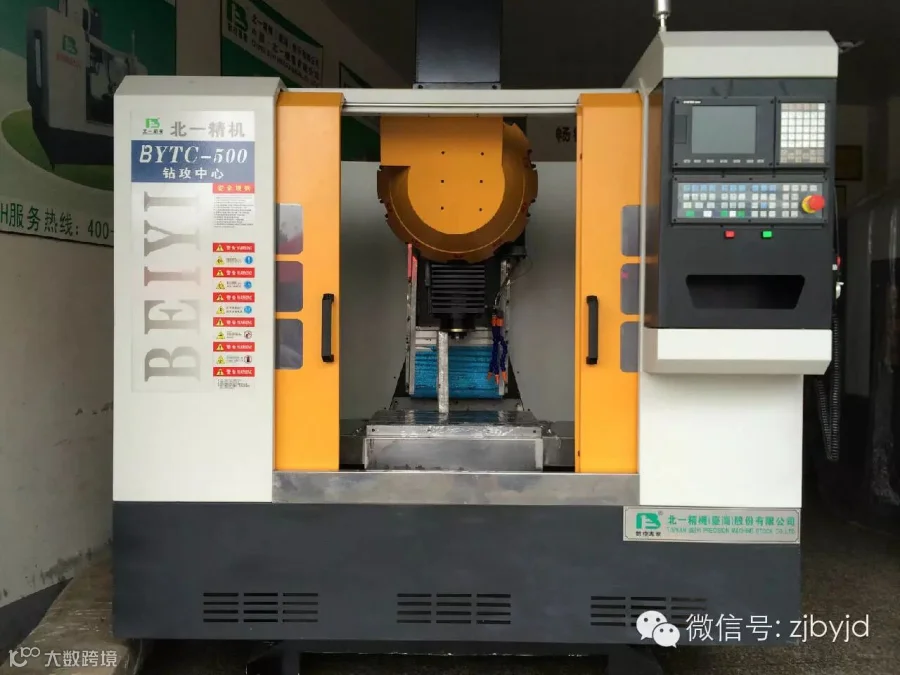

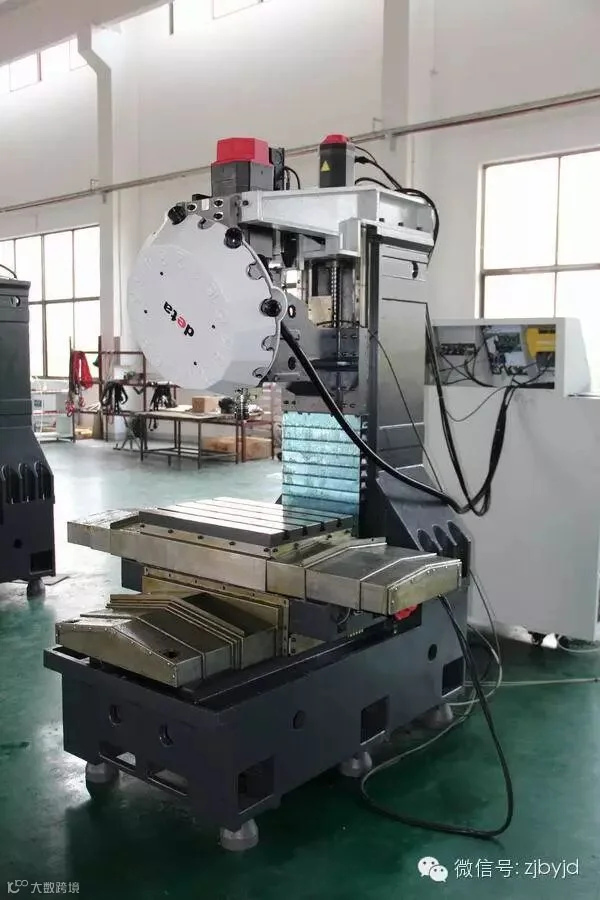

TC-500高速数控钻攻中心采用是大型立柱稳固，三轴采用线结构实现高效加工，底座采用六点支撑结构，高速移动不振动不变形。主轴惯性低，稳定性高，夹臂式刀库换刀时间短，适用于汽车、航空、高铁、电子、阀门、医疗、机械类等产品复杂钻孔、攻丝、局面铣面加工。
TC-500高速数控钻攻中心机床主要技术参数:
序 号 |
项 目 |
内 容 |
1 |
工作台面积（长×宽） |
600×420 |
2 |
工作行程X/Y/Z |
500/400/400mm |
3 |
工作台T型槽 |
3-14 |
4 |
主轴中心至立柱导轨面距离 |
440mm |
5 |
X/Y/Z轴滚珠丝杆规格 |
3216 |
6 |
三轴伺服电机X/Y/Z |
S12/3000 |
7 |
X/Y/Z轴导轨方式 |
线轨 |
8 |
气压需求 |
6 kg/cm? |
9 |
工作台面最大载重量 |
300kg |
10 |
主轴系统 |
交流伺服主轴电机 |
主轴转速 8000rpm |
||
主轴锥孔 BT30 |
||
主轴变速方式 无级 |
||
主轴锥孔清洁方式 空气 |
||
轴承润滑介质 油脂 |
||
11 |
刀库 |
刀柄 BT30 |
10把夹臂式刀库 |
||
刀具最大重量 3kg |
||
刀具最大直径 φ120 mm |
||
刀具最大长度 200mm |
||
12 |
驱动系统 |
三轴交流伺服驱动电机 直联 额定扭矩：X/Y 11 Nm、Z 20 Nm |
13 |
快速移动速度 |
36m/min |
14 |
机床精度 执行标准《JB/T8771.4-1998》 |
定位精度：0.01mm |
重复定位精度：0.006mm |
||
15 |
电气柜 |
密封、装有热交换器 |
16 |
润滑油分配器 |
定时定量 |
17 |
气源 |
0.3m3/min |
18 |
机床总重量 |
2800 kg |
TC-500高速数控钻攻中心部分关键元气件明细表：
序号 |
主要配套件 |
生产厂家 |
1 |
系统 |
FANUC Oimate MD or 三菱M70系统(选配） |
2 |
三轴驱动 |
FANUC（选配） |
3 |
丝杠 |
台湾上银 |
4 |
线性导轨 |
台湾上银 |
5 |
主要轴承 |
德国NACHI |
6 |
主要电器组件 |
上海哲宏、施耐德 |
7 |
刀库 |
台湾德大 |
8 |
润滑系统 |
河谷/胜祥 |
9 |
联轴器 |
德国开天 |
10 |
增压缸 |
台湾 |
11 |
导轨防护罩 |
台湾 |

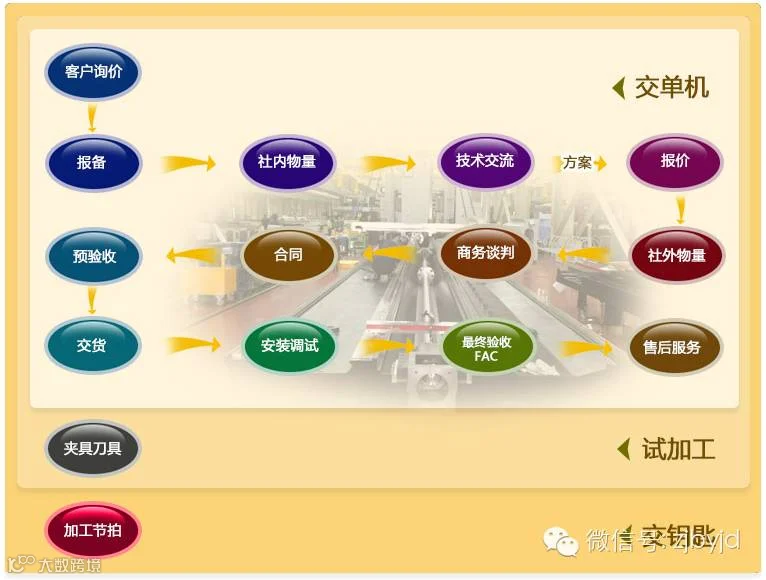

TC-500高速数控钻攻中心交货清单：
1、主机全套；
2、电子手轮；
3、封闭式防护罩；
4、带热交换器的电源控制柜；
5、集中润滑站；
6、机床照明灯；
7、安装垫铁；
8、地脚螺钉；
9、随机装箱技术文件：
序号 |
名 称 |
数量 |
备 注 |
1 |
合格证明书 |
1份 |
|
2 |
装 箱 单 |
1份 |
|
3 |
使用说明书(机械部分) |
1份 |
|
4 |
使用说明书(电气部分) |
1份 |
|
5 |
操作和编程手册 |
1份 |
|
6 |
系统资料备份光盘 |
1张 |
|
7 |
润滑及其他附属部件说明书 |
1套 |

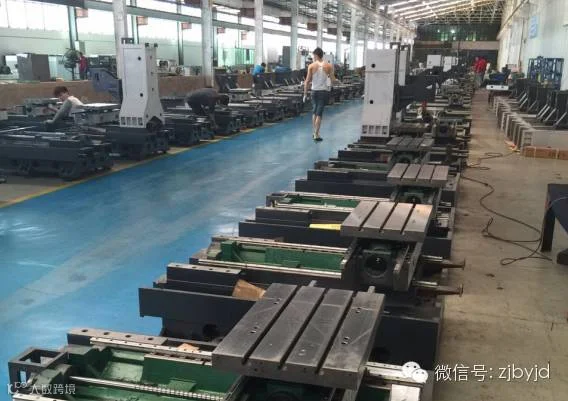

TC-500高速数控钻攻中心通过引进了五面体加工中心、导轨磨床、卧式加工中心、数控镗铣床、蜗杆砂轮磨齿机、数控者弯机、数控冲床、三坐标测量机等先进的关键设备、使数控机床的主要件如大件、箱体、主轴的工艺水平达到国际先进水平。
