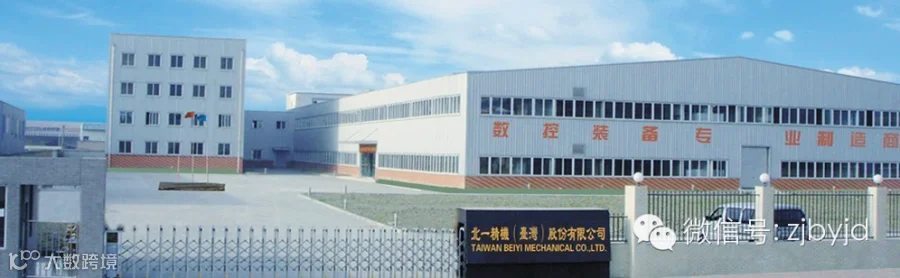

一、企业简介：

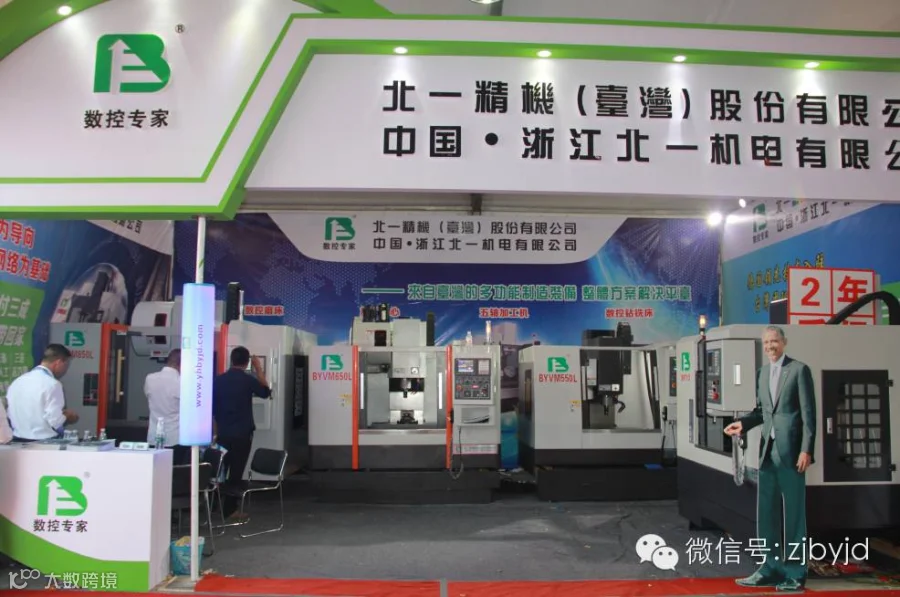

玉環北一機電有限公司是由北一機精（台灣）股份有限公司與中國·北一機電有限公司合資辦。公司秉承台灣雄厚的機床開發能力和成熟經驗，專業生產、銷售及服務數控機床一體化企業，分別有多家OEM配套企業。主要經營：數控車銑、數控鑽銑床、數控磨床、加工中心、龍門數控鏜銑床、專用機床、特種加工機床、柔性加工單元設備等，供貨及時，服務完善。多年以來在消化吸收國外數控機床先進技術的基礎上，結合自身豐富的銷售經驗，攜手與生產商開發出一系列普及型和全功能經濟型數控車銑鑽床，簡單易懂，機床功能實用，工作可靠，深受廣大用戶的好評。
“北一”以“質量第一、顧客至上，團結協作、用心服務，務實求精、力爭完美，忠於事業、奮發圖強.”的企業精神為引領，力求贏得客戶美譽。
二、机床结构简述
本机台采用先进的、高科技的设计理念及高质量、模块化零件, 擅长于3D模具成型加工、适合航空、汽车零件、电极制作、电子、计算机等相关配件及医疗器材、光学仪器等紧密组件之制造加工。机床结构简述如下:
01、铸件:对铸件进行有限元素分析(FGA), 以得最佳化的机台结构, 铸件具高钢性和高强度。
02、主轴最高转速为8000rpm(标准)10000∽24000rpm(选配), 两种形式皆可连续24小时加工运转。
03、主轴采用变频主电机, 输出扭矩大、传动灵敏度高。选配三轴采用AC伺服电机；具有间隙自补偿功能, 提高了定位精度。
04、主轴采用气动松刀, 蝶簧拉紧自动拉刀装置; 整管式主轴结构配置P4级高精密度轴承, 主轴定位及刀柄自动夹紧准确可靠。
05、三轴导轨采用淬硬表面加耐磨滑动导轨副,切削抗振性好。
06、螺杆采用加大直径高精密滚珠螺杆, 它与进给电机直接连结可置与轴向中心接近切削点。
07、内建式吹装置可保持刀具清洁。
08、机器采用激光干涉仪精度校正, 在交货前均经精密测试, 定位和重复定位精度高、精度保持稳定、承载能力强、切削抗振性好。
09、控制系统可以选用FANUC 0I mateMD、FANUC 0I MD、 FANUCOMC、 MITSUBISHI64M 、EANUC18M/21、 DIMA DIMB、广州数控中的任一种。
10、三轴外侧采用不锈钢伸缩防护罩, 两主轴头之间采用卷廉防护。
11、润滑系统：主轴前轴承采用进口高速润滑脂进行润滑, 主轴箱内齿轮及轴承通过摆线润滑泵进行稀油润滑, 各导轨副及丝杠支承轴采用稀油润滑, 通过集中自动润滑站进行自动间隙润滑。
三、数控XK712立式加工心机床参数简介：
工作台 |
工作台尺寸 |
mm × mm |
700×260 |
工作台T型槽 |
个×mm |
3×14 |
|
工作台最大承重 |
Kg |
300 |
|
行程 |
工作台左右行程(X向) |
mm |
400 |
工作台前后行程(Y向) |
mm |
260 |
|
主轴箱上下行程(Z向) |
mm |
280 |
|
主轴 |
主轴中心线距立柱导轨平面距离 |
mm |
380 |
主轴端面距工作台面最大距离 |
mm |
100-380 |
|
主电机功率 |
kw |
3 |
|
主轴转速范围 |
r/min |
60-6000 |
|
主轴锥孔 |
/ |
BT40 |
|
主轴内轴承数量 |
付 |
5 |
|
进给 |
快速移动速度（X/Y/Z） |
m/min |
X/Y:10 Z:8 |
切削进给速度 |
m/min |
6 |
|
驱动电机联接方式 |
/ |
直联 |
|
精度 |
最小设定单位 |
mm |
0.001 |
定位精度(全程X/Y/Z) |
mm |
±0.01 |
|
重复定位精度(全程X/Y/Z) |
mm |
±0.008 |
|
其他 |
DNC功能 |
/ |
DNC功能 |
支持宏程序功能 |
/ |
支持宏程序功能 |
|
机床防护 |
/ |
机床采用半罩防护 |
|
电源要求 |
/ |
380（1±10%）V50Hz |
|
工作环境要求 |
/ |
温度范围5°-40°C 相对湿度＜76% |
|
机床总功率 |
KW/A |
5.5KW/32A |
|
使用气压 |
mpa |
0.6 |
|
重量 |
机器重量 |
T |
2 |
外形 |
机床尺寸（长×宽×高） |
mm |
1500×1300×2100 |
系统 |
数控系统 |
广州数控980 |

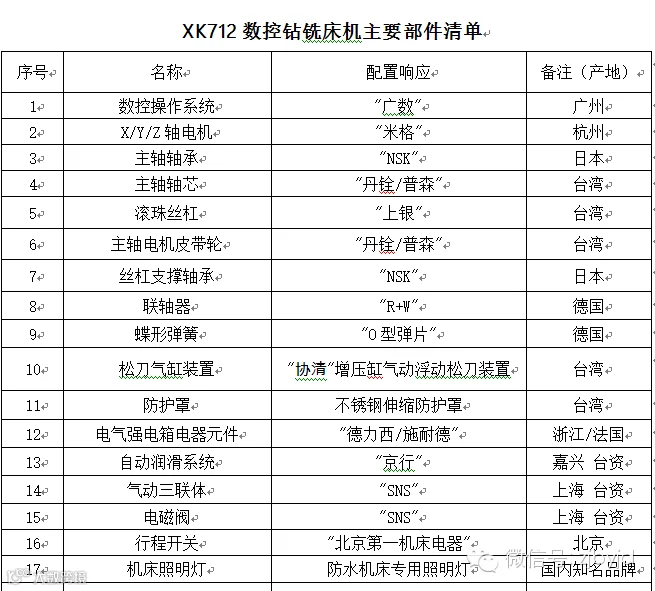

四、立式加工中心机主要部件清单

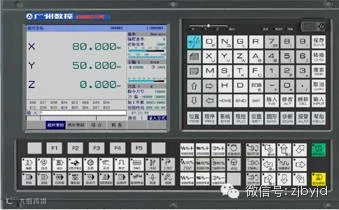

数控系统（选配）

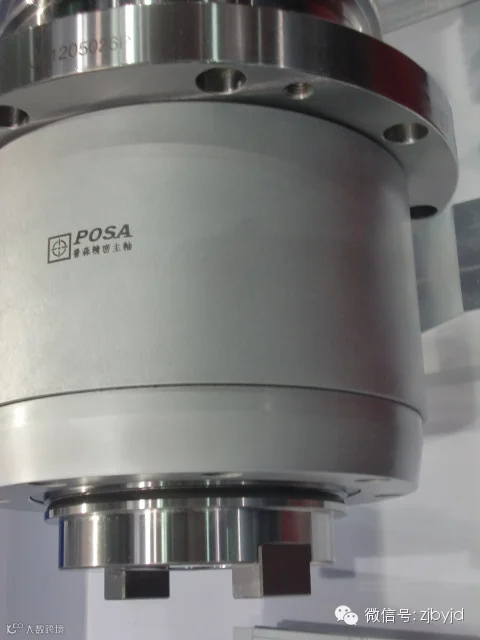

主轴

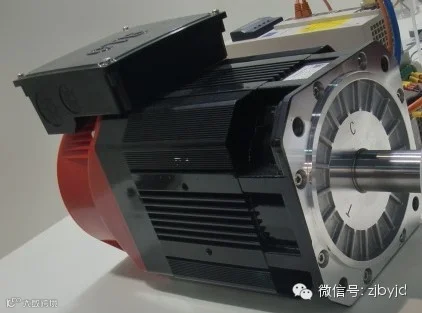

主轴电机

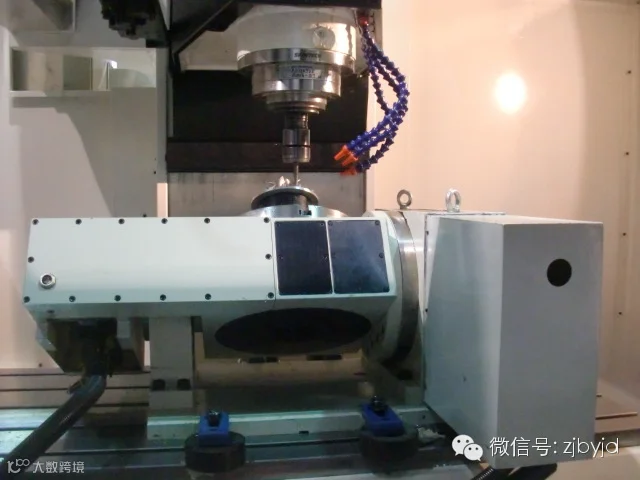

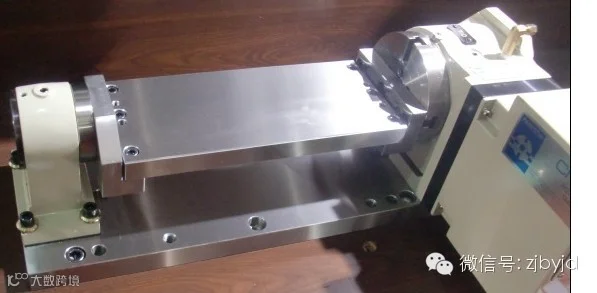

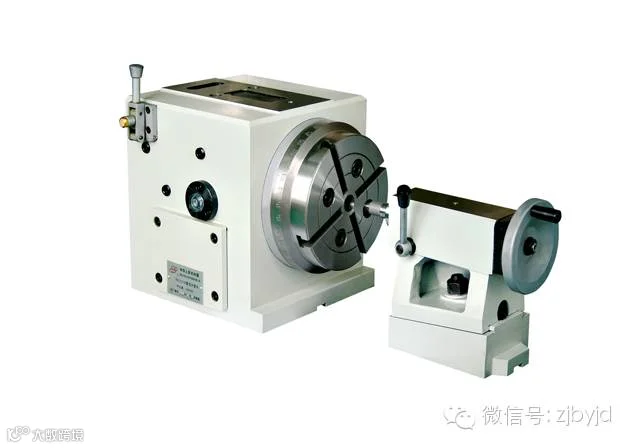

数控第四轴、五轴转台（选配）

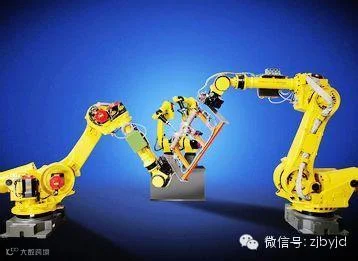

可联机机器手操作

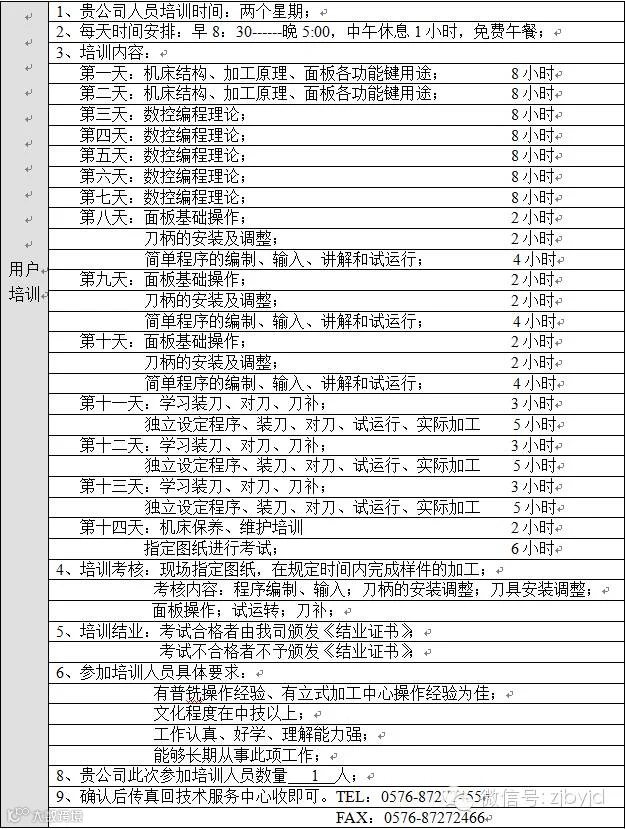

五、技术培训方案

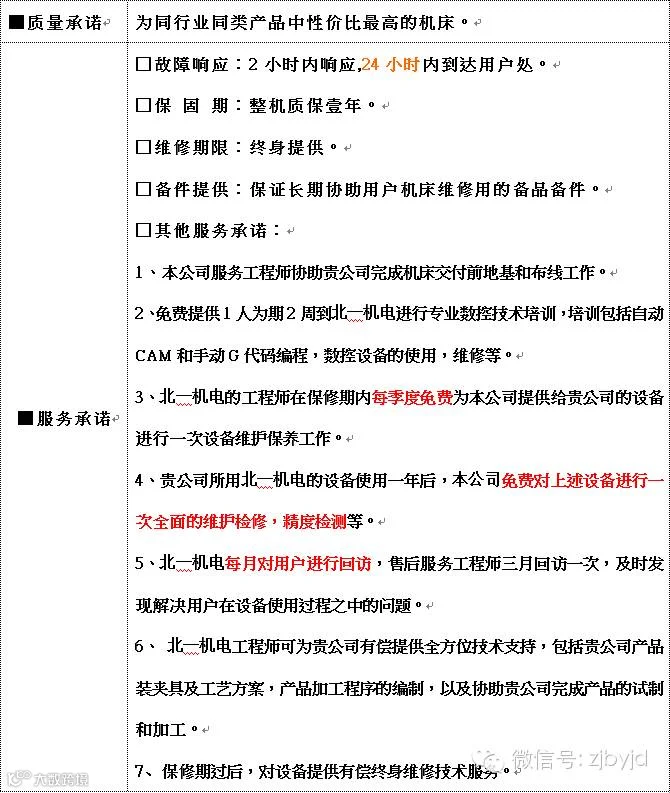

六、机床质量保证与承诺

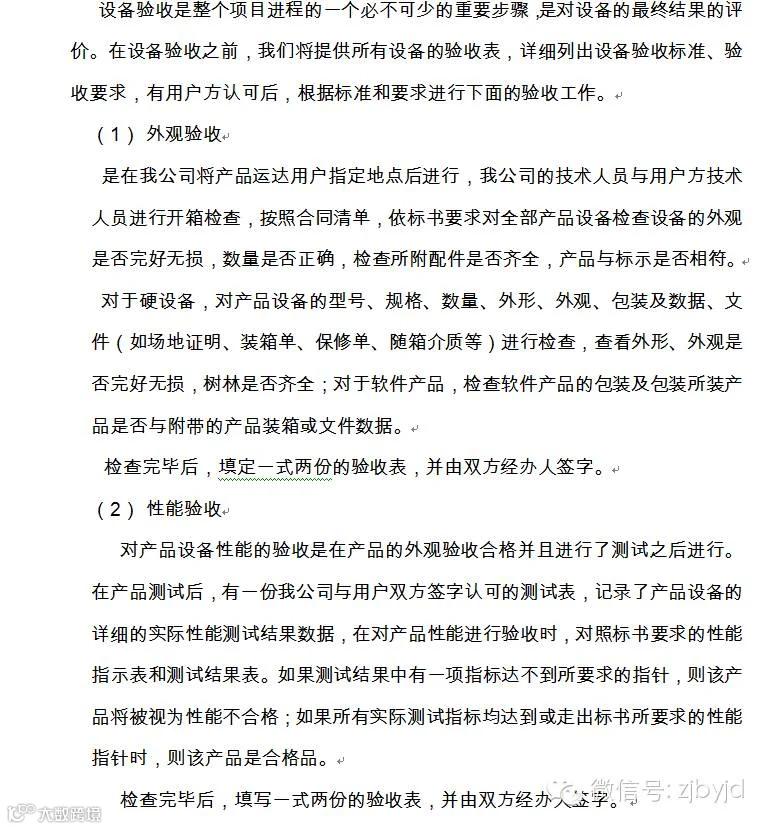

七、项目验收方案
