玻纤增强PC的优缺点

玻纤增强PC的优缺点

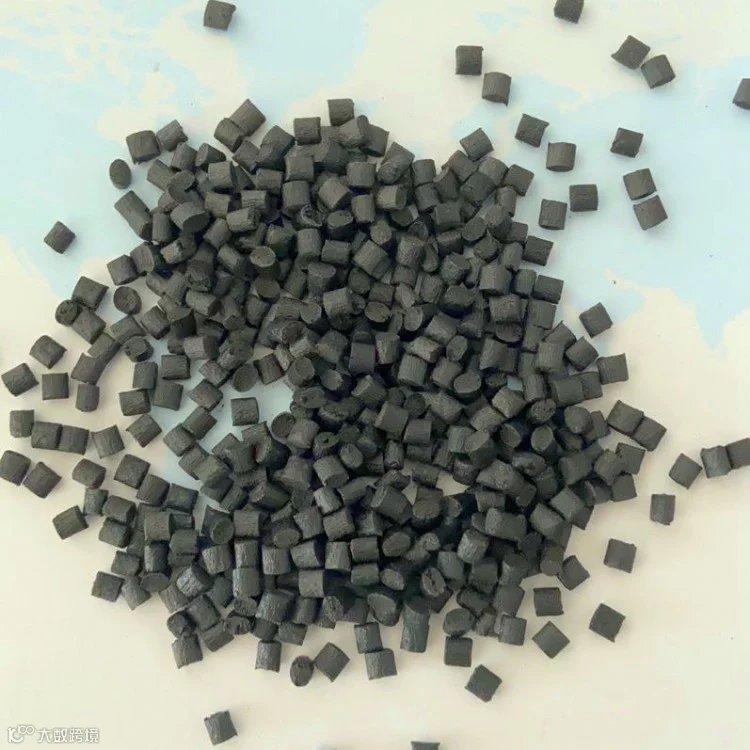

PC+GF（聚碳酸酯 + 玻璃纤维）改性塑料是一种通过玻璃纤维增强的高性能工程塑料，其性能因玻璃纤维的引入而显著优化，同时也伴随一定局限性。玻璃纤维的加入使其拉伸强度提升至 100-130MPa，弯曲模量达到 2000-3000MPa，具备承受高应力负载和冲击的能力，适用于电视支架、汽车零部件等需要高强度支撑的结构件；其热变形温度可达 130-145℃，在高温环境下不易变形，适合电子设备内部高温区域的应用。此外，该材料还具有良好的化学耐腐蚀性，能耐受 10% 的酸碱溶液，且电气绝缘性能优异，体积电阻率≥10¹⁴Ω・cm，可用于化工设备和电器元件等场景。在加工方面，玻璃纤维改善了熔体的流动特性，使其能通过注塑成型复杂形状的零件，加工压力较纯 PC 降低 10%-15%。

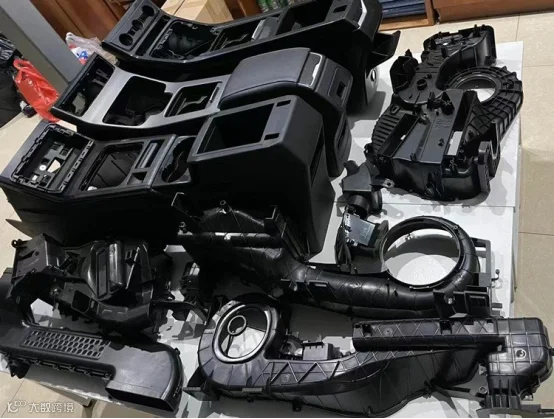

然而，PC+GF 改性塑料也存在一些应用限制。其价格相对较高，比纯 PC 材料高出 20%-30%，且由于玻璃纤维的添加，物理回收后材料强度损失超过 30%，目前循环利用率不足 20%，环保处理难度较大。材料对紫外线较为敏感，经 500 小时紫外线照射后黄变指数会增加 8-12，长期户外使用需额外添加紫外吸收剂；同时其吸水率在 0.15%-0.2% 之间，加工前需在 120℃下干燥 4 小时，否则容易产生气纹等成型缺陷。此外，玻璃纤维的存在使材料透光率低于 10%，无法用于透明部件，颜色也多局限于深色体系。

彼达 rPCBlend 系列的玻纤增强 PC 材料通过配方优化，在性能与成本之间取得了平衡。针对家电结构件的需求，该材料优化了玻璃纤维含量（10%-20%），在保持拉伸强度 110MPa、热变形温度 135℃的同时，提升了加工流动性，适合薄壁件成型。通过界面相容技术减少助剂用量，其成本较同类产品降低 15%-20%，且耐盐雾腐蚀能力达到 1000 小时，满足室内长期使用的耐候需求。该材料聚焦于电视支架、显示器底座等非透明、非户外的结构件领域，避免了在高紫外环境和光学透明场景中的劣势，实现了性能与应用场景的精准匹配，最大化提升了性价比。
