增强尼龙的表面浮纤现象

增强尼龙的表面浮纤现象

。

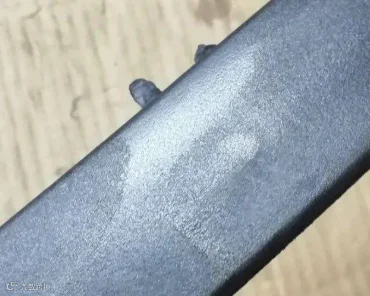

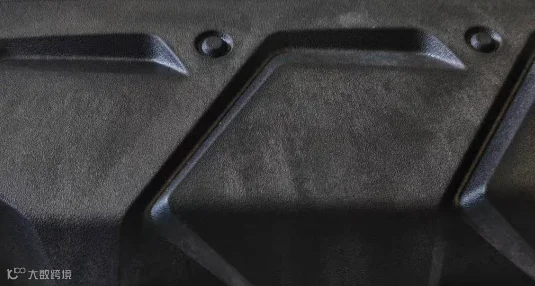

注塑过程中出现玻纤外露的不良现象，本质源于玻纤与塑料基体的流动性差异。塑料熔体在模具内的流动类似液体的层流状态—— 中间层流速最快，两侧则沿模具表面形成翻动的 “壳层”，而玻纤的流动性远低于塑料，容易在流动过程中被甩向两侧，最终滞留并附着在模具表面，形成外露。这种现象与河流中杂物因流速差异滞留岸边的原理相似，例如 PP 等原料的结合线色差、色母载体与色粉分离、防火料模具表面吸附阻燃剂等问题，均源于不同组分的流动性差异。

针对玻纤外露问题，可通过工艺参数优化降低其发生概率：一是提高射胶速度，利用高速流动缩小玻纤与塑料的相对速度差，如同湍急河流减少杂物滞留；二是升高模具温度，降低玻纤与模具表面的摩擦阻力，同时加厚熔体中间层、减薄两侧壳层，类似光滑河岸减少杂物附着（蒸汽注塑技术即基于此原理）；三是降低计量室温度并减少溶胶量，从源头减少玻纤与塑料的分离倾向。

值得注意的是，玻纤外露并非单一材料的问题，在 ABS+GF、PC+GF 等增强材料中同样常见，通常需通过 “盖玻纤” 表面处理改善。以静川 PC+GF 盖玻纤处理剂为例，其作为底涂型产品，主要成分为特殊线型丙烯酸共聚物，可有效覆盖 ABS、PC 加玻纤材质表面的玻纤颗粒点，同时修复部分素材缺陷并兼具除油效果。使用时需先清洁底材，喷涂 7-9μm 厚度后在 60-70℃下烘烤 1-5 分钟（支持湿喷湿工艺），即可提升产品良率，适用于手机中框、摄像头、保护壳等 PC+GF/ABS+GF 材质部件的浮纤处理。
