导读：引言：随着新能源汽车向800V高压平台与超快充演进，车载充电机OBC（On-Board Charger）的功率密度与热负荷急剧攀升。功率器件（如MOSFET/IGBT/SiC）的结温直接决定效率与寿

引言：随着新能源汽车向800V高压平台与超快充演进，车载充电机OBC（On-Board Charger）的功率密度与热负荷急剧攀升。功率器件（如MOSFET/IGBT/SiC）的结温直接决定效率与寿命，而导热硅脂作为关键热界面材料，其性能衰减已成为OBC长期可靠性的隐性短板。

上周，我们拆解了一台车载充电机OBC。

详细拆解见视频号天永诚高分子--点击下面视频播放（关注我们了解更多内容）

视频来源：天永诚高分子

在拆解视频中，我们可以看到该车载OBC中大量使用了导热材料。

导热硅脂

其中，我们注意到MOSFET管上使用了很多导热硅脂。

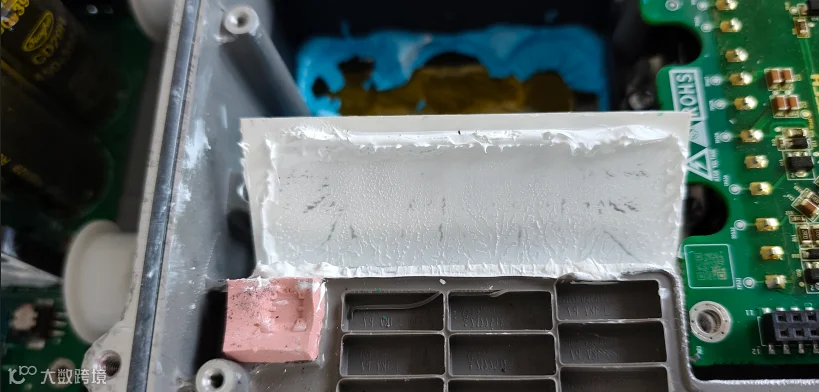

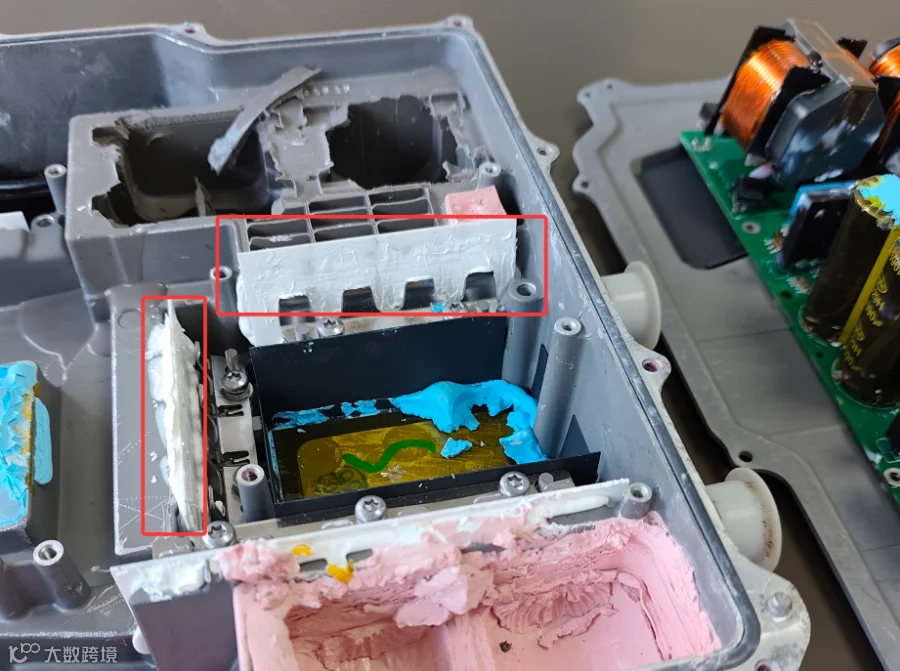

拆解OBC 内部 MOS 管导热硅脂应用图

图片来源：天永诚实物拍摄OBC内部

导热硅脂俗称散热膏，以有机硅酮为主要原料，添加耐热、导热性能优异的材料，制成的导热型有机硅脂状复合物，用于功率放大器、晶体管、电子管、CPU等电子元器件的导热及散热，从而保证电子仪器、仪表等的电气性能的稳定。

MOSFET管作为车载充电机功率变换电路的核心开关器件，承担着高频导通/关断、电压调节与电流控制的关键功能。它的小面积、高热流密度、不规则封装表面特性，决定了导热硅脂是目前最优的选择。

在车载充电机（OBC）中使用导热硅脂，核心目的是为了“填缝、导热、保护”，解决功率器件的高效散热问题，确保OBC在严苛的汽车环境下稳定、长久、安全地工作。

下面这张表格清晰地展示了导热硅脂在OBC散热系统中的关键作用和工作位置：

组成部分	包含要素
1.热源(核心发热部件)	IGBT/MOSFET开关管 PFC/LLC控制芯片整流二极管
2.散热路径关键界面	器件表面（微观不平） → 空气间隙（热阻极大） → 散热器表面（微观不平）
3.施加导热硅脂	高导热性填料 + 硅油载体
4.作用结果	填充微观空隙，排除空气
	建立高效热通道，降低界面热阻
5.最终目标(保障性能与安全)	提升散热效率
	降低器件结温
	延长OBC使用寿命
	保障充电安全与可靠性

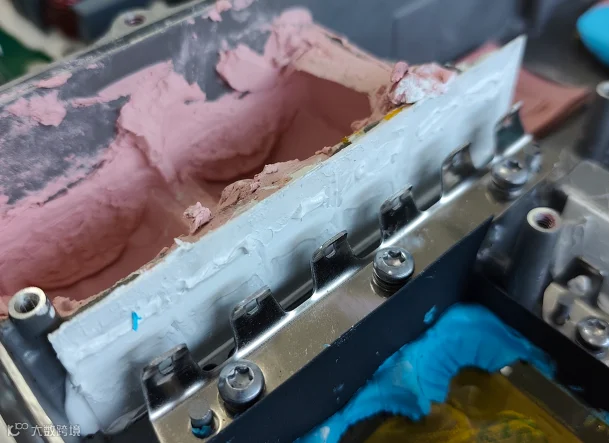

图片来源：天永诚实物拍摄OBC内部

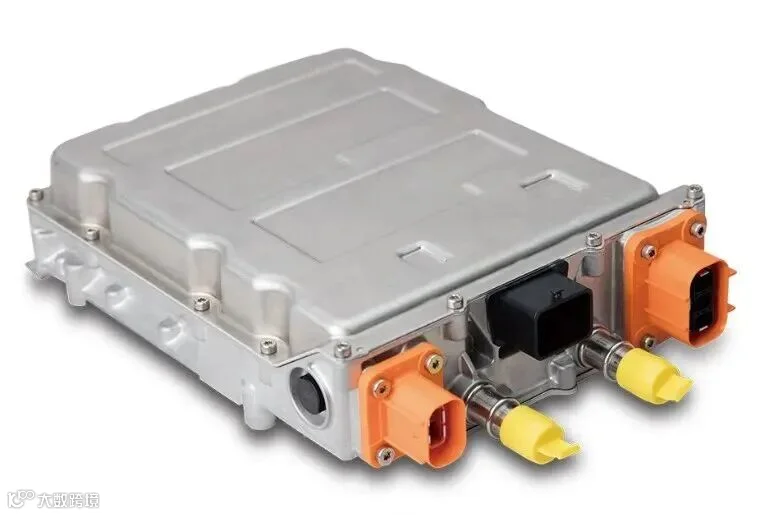

车载OBC功率管散热

结合上图，我们可以具体看看为什么这几点对OBC至关重要：

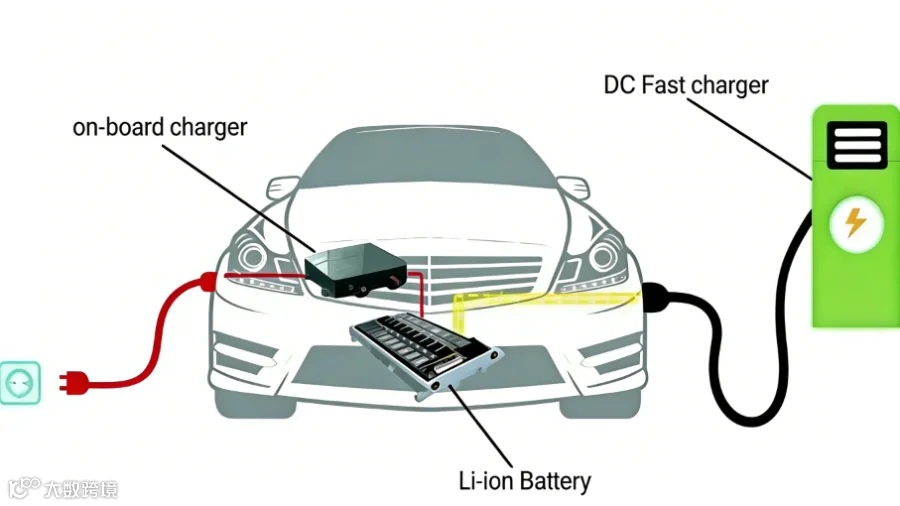

图片来源：mobility foresight

1. OBC为什么必须高度重视散热？

OBC在将交流电转换为直流电（AC-DC）的过程中，主要功率器件（如IGBT、MOSFET）的转换效率无法达到100%，损失的能量会以热量形式释放。若热量堆积，会导致：

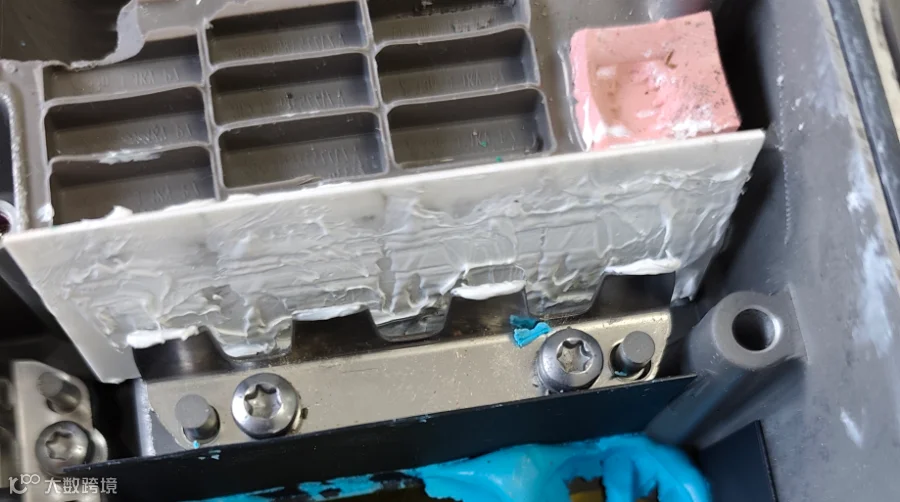

图片来源：天永诚实物拍摄OBC内部

2. 导热硅脂具体解决了什么难题？

在散热设计中，最大的挑战之一是如何让发热器件表面与散热器（如铝基板、散热鳍片）表面实现紧密接触。

微观世界的不平整：即使看起来光滑的金属表面，在显微镜下也是凹凸不平的。当两个表面贴合时，实际接触面积很小，缝隙中充满了导热性极差的空气（空气导热系数仅约0.026 W/m·K）。

导热硅脂充当“导热桥梁”：它的作用是填充这些微观空隙，排出空气。优质导热硅脂的导热系数可达1.0-6.0 W/m·K甚至更高，比空气导热率高出数十到数百倍，从而大幅降低“接触热阻”，让热量能快速从芯片传递到散热器。

图片来源：天永诚原创

3. 对车载OBC而言，为何要用它？

除了基础的导热功能，导热硅脂在汽车应用中被选中，还因为它满足了OBC的某些特殊要求：

特殊要求	原因与重要性
电绝缘性	防止高压部件（如功率管）通过散热器发生短路，保障电气安全。
长期稳定性	OBC工作温度范围宽（-40°C 至 125°C），硅脂需在冷热循环下不干裂、不固化、不流失。
耐振动性	车辆行驶中持续振动，硅脂需具备一定粘附性和触变性，防止被“泵出”造成界面干涸。
施工便利	适合自动化点胶工艺，保证批量生产的一致性。
