以下文档如有不明白的地方可以来电咨询或加微信（傅工）：17605953615

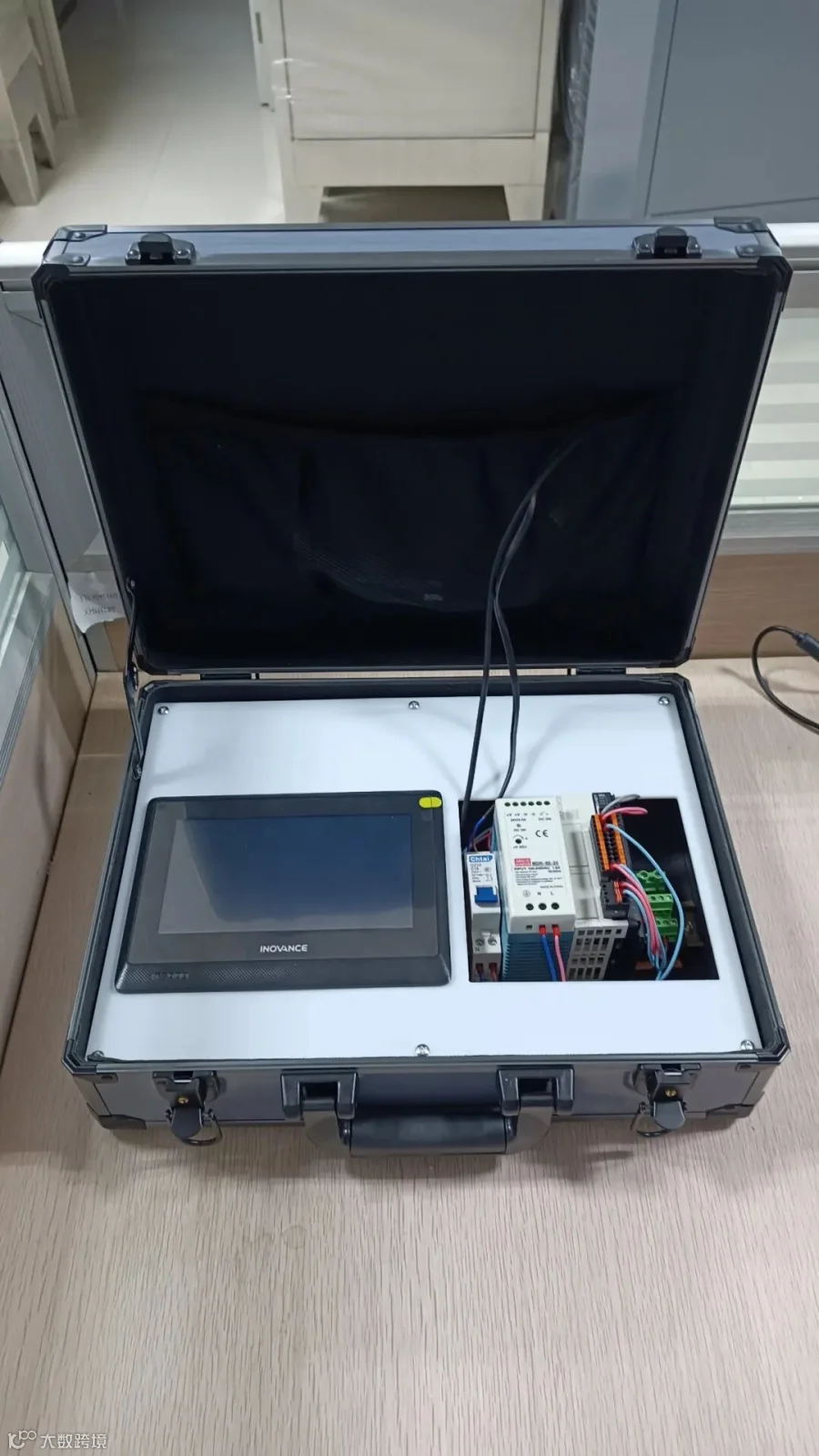

1，汇川触摸屏IT7070S与汇川Easy系列PLC通讯
触摸屏IT7070S通讯头DB9公座内置有COM1，管脚7为485-，管脚8为485+。
触摸屏组态软件通讯协议选：H5U Qlink协议，波特率：9600，数据位：8，奇偶校验位：偶校验，停止位：1，块设备站号：1
AutoShop编程软件COM0通讯协议选择：MODBUS RTU-从站，波特率：9600，数据位：8，奇偶校验位：偶校验，停止位：1，站号：1
Easy系列PLC编程软件和手册下载链接：https://www.inovance.com/hc/product/details?productId=350
https://www.inovance.com/hc/product/details?productId=47
汇川PLC与触摸屏官方课堂和论坛链接：http://bbs.inovance.com/plugin.php?id=zhanmishu_video:video
http://bbs.inovance.com/forum.php

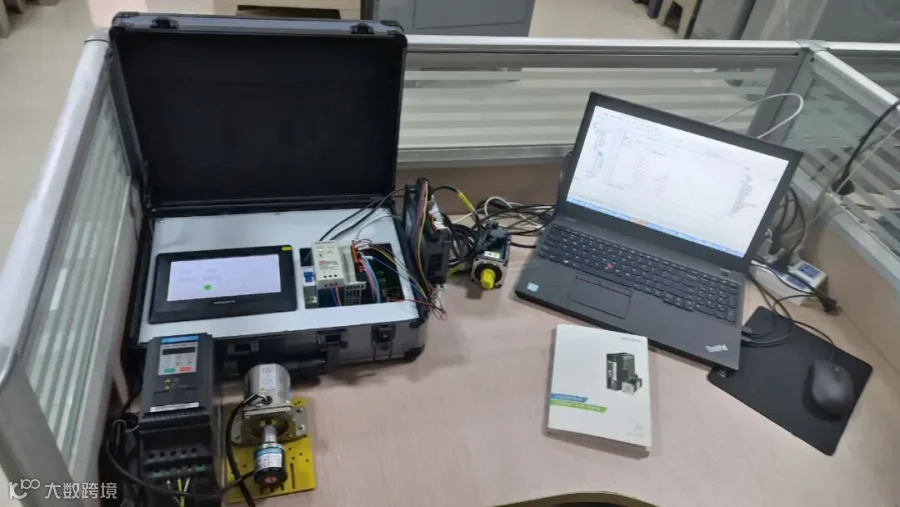

2，汇川SV630PS脉冲型与汇川Easy系列PLC连接
伺服驱动L1,L2接电源AC220V，驱动U,V,W,PE接电机U,V,W,PE。
驱动CN1为控制信号端子，PULSE+ 41 脉冲正 （悬空），PULSE- 43 脉冲负 （接PLC Y）,SIGN+ 37 方向正 （悬空），SIGN- 39 方向负 （PLC Y）,PULLHI 35 24V电源正（接24V+），S-ON 33 伺服使能（接PLC Y），COM+ 11 DI输入端子公共端（接24V+）。ALM+ 1 故障输出（接PLC X），ALM- 26 故障输出（接24V电源负）。注：和PLC共用同一组电源。
SV630系列伺服手册下载链接：https://www.inovance.com/hc/product/details?productId=270
http://bbs.inovance.com/course/cat_14/diff_0/vip_0/order_0
3，汇川MD200S变频器与汇川Easy系列PLC连接
变频器L1,L2接电源AC220,变频器U,V,W接电机U,V,W。
可以选择开关量DI控制，模拟量AI控制，或者通讯485/CAN Modbus协议控制
https://www.inovance.com/hc/product/details?productId=71
4，其它的汇川产品手册都可以在汇川官网上获得，程序案例官网论坛上有很多可以去下载学习，也可以来电咨询我们。
欢迎来电或微信咨询（傅工）：17605953615
泉州市鑫海能源科技有限公司
