超全整理！常用的灯头型号及命名方法

沃特电子电气产品服务

2019-06-11

导读：灯头型号；命名形式；符号含义；特殊情况的命名方法；其他符号及其含义。

本文导读

灯具厂家如果要对产品进行安规检测，其中灯头、灯座型号的正确命名必不可少。今天的文章为大家整理总结了以下实用技能：

常用灯头型号
型号命名形式
灯头、灯座符号含义
特殊情况的命名方法
其他符号及其含义

了解这些知识，将帮助您的产品满足不同国家和地区的灯头型号标准。同时，无论您的产品是LED照明组件或模组、LED驱动器、一体化节能灯、光管、白炽灯、卤素灯、高压放电灯或紧凑型荧光灯等照明产品，沃特（Waltek）长期在此领域中的丰富经验及技术专长，皆可为您提供最专业、完善的灯具测试、认证、法规应用及解决方案。

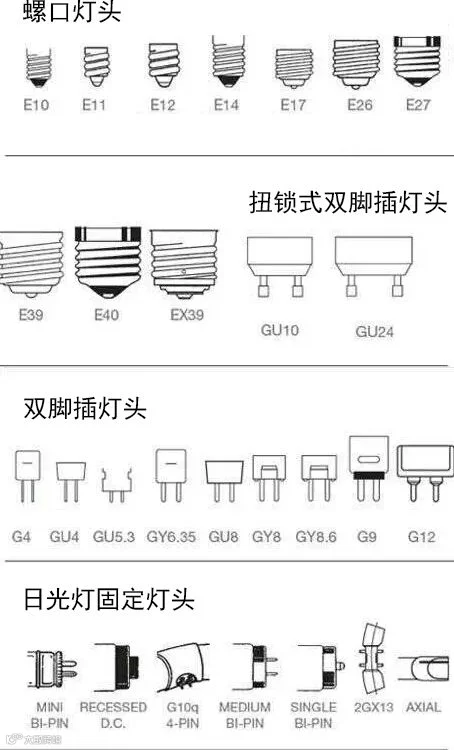

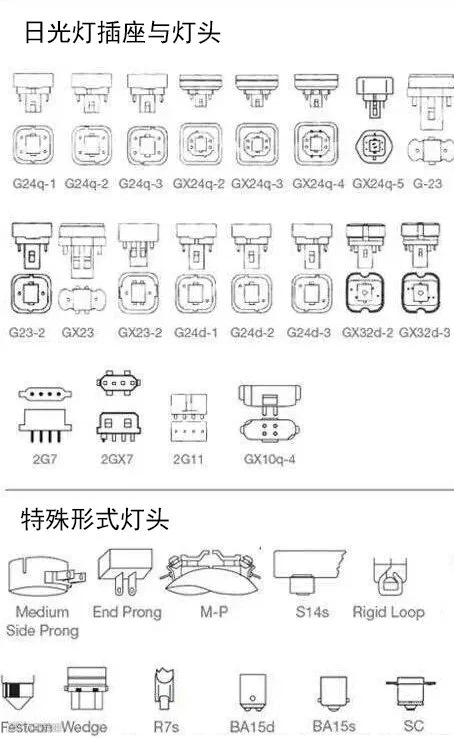

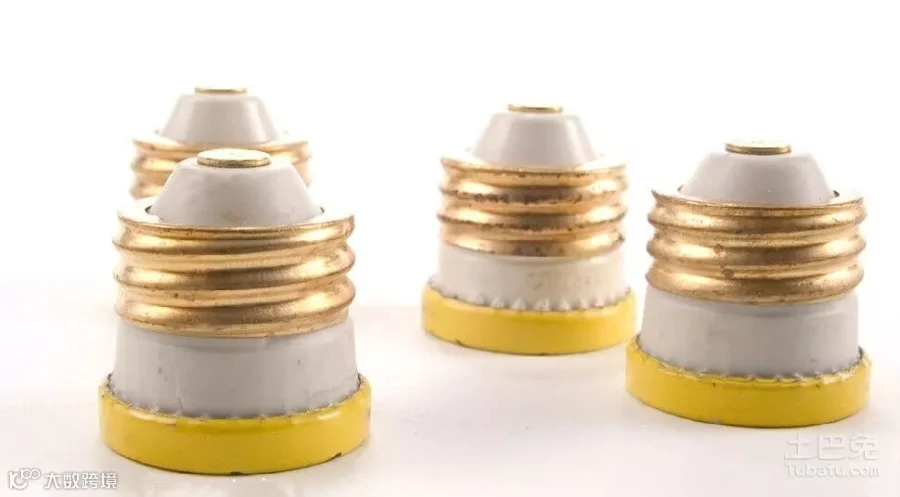

常用灯头型号

型号命名形式

灯头符号：(a)(b)(c)-(d)/(e)×(f)

灯座符号：(a)(b)(c)-(d)

特别说明：

①命名可采用缩写的灯头符号，但这种缩写符号不得引起误解；

②中斜线前面部分，表示对互换要求十分重要的内容；

③中斜线之后部分，表示灯头的某些重要尺寸，但这些尺寸不在互换要求所必须的范围内；

④IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做“灯端”。

灯头符号含义

在下面表格中，各字母虽然表示灯头；但对于灯座，它们也有类似的意义。

部分	含义	基本符号
(a) 部分	由一个或一个以上的大写字母组成，表示灯头的类型。	B--卡口灯头
		BA--卡口灯头，最初用于汽车灯
		BM--矿灯用卡口灯头
		E--（爱迪生）螺口灯头
		F--带一个出触点的灯头，F后的小写字母表示触点的不同形式，例如： a--表示圆柱形插脚 b--表示带凹槽的插脚 c--表示特殊形状的插脚
		G--两个或两个以上的凸出触点，例如插脚或接线柱
		K--带导线连接件的灯头
		P--预聚焦式灯头
		R--带凹式触点的灯头
		S--外壳式灯头--在灯座中不靠凸出部件来固定灯头
		SV--带锥形末端的外壳式灯头（V形）
		T--电话机用灯头
		W--表示灯端
		X--当根据上列各项规定，不能用符号表示某灯头时，这类灯头采用大写字母X加一系列数字的方法来表示
命名示例： E27--螺口灯头； Fa4--带一个圆柱形插脚式触点的灯头； X511--带两个独立的金属翼片的玻璃灯端。
(b) 部分	由数字构成，它表示灯头主要尺寸的近似值，单位是mm	B，BA，BM，K，S，和SV--后面的数字表示外壳的直径
		E--后面的数字指螺纹的牙顶直径
		F--后面的数字指触点的直径或其它类似的尺寸
		G--后面的数字指两插脚的中心之间的距离；对于两个以上的插脚，则指各插脚中心所在圆周的直径
		P--后面的数字表示用来将灯横向定位的那个部件的最重要尺寸
		R--后面的数字表示对灯头在灯座中的匹配安装来说是必不可少的那种绝缘部件的最大横向尺寸
		T--后面的数字表示两触片外部之间的宽度
		W--后面的数字表示灯端上封有引线的玻璃；(或其它绝缘材料)封接部位的总厚度及宽度，二者之间有乘号(×)
命名示例： BA15b--表示外壳直径约为15mm的汽车灯用卡口灯头； G13--表示两插脚之间的距离约为13mm的双插脚灯头。
(c) 部分	由小写字母构成，它表示触点/触片/插脚/挠性连接件的数量。	s--代表1个触点
		d--代表2个触点
		t--代表3个触点
		q--代表4个触点
		p--代表5个触点
		灯头的外壳不应视为是触点，这与外壳是否载流部件无关，触点不必全是同一形状。
命名示例： E26d--指具有两个底部触点的E26型灯头； G10q--指带4个触点插脚的灯头。
(d) 部分	必要时，命名中带有（d）部分，它由前面带连字符（-）的数字构成，该部分表示对互换性来说十分重要的附加部件。
命名示例： B22d-3--指带3个定位销钉的B22型灯头。 PG22-6.35--指聚焦环直径约为避免2mm，两触点相距约6.35mm的预聚焦式灯头。
(e) 部分	由前面带有斜线（/）的数字构成，它表示灯头总长度的近似值，单位mm。该长度包括凸出的绝缘材料，但不包括触点或插脚的长度。
命名示例： B15/d19--指总长度约为19mm的B15d灯头。
(f) 部分	由表示灯头外壳的敞口端或带裙边一端的外径的近似值的数字构成。位于（f）处的数字之前标有乘号（×）。该数字表示裙边不包括喇叭口的外径近似值或开口端的内径，单位是mm。
命名示例： B22d/25×26--指总长度约为25mm，裙边外径为26mm的B22灯头。
