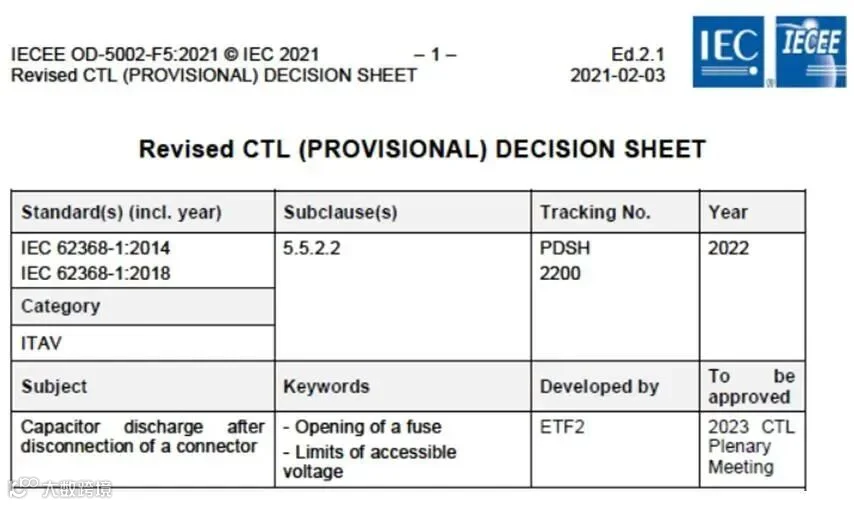

2022年8月25日,IEC 62368-1 CTL发布关于X电容放电风险评估的决议PDSH 2200,要求在功率比较大的ITAV产品里面,特别是服务器电源、经常会使用带X电容的滤波器,针对X电容有特定的放电风险评估要求。

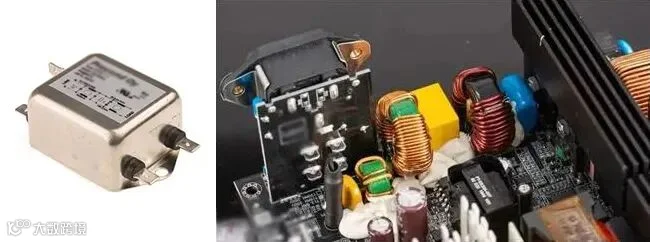

产品示例:
电路原理图示例:
在有些电路设计中,会存在放电电阻和X电容分别位于保险丝两侧的情况,正常使用时没有风险,但当遇到保险丝因为故障条件断开时,X电容就不能和放电电阻R1形成有效的放电回路,因而会对使用者或者维修人员造成触电风险。
因此本决议更明确地告知,上述情况应予考量,并规定了相应的等级判断,即在保险丝断开时,电压限值不能超过ES2。
IECEE官网链接:
https://decisions.iecee.org/iecee/SearchCMC.nsf/de_h.xsp?v=ctl
