不容小觑的CCB

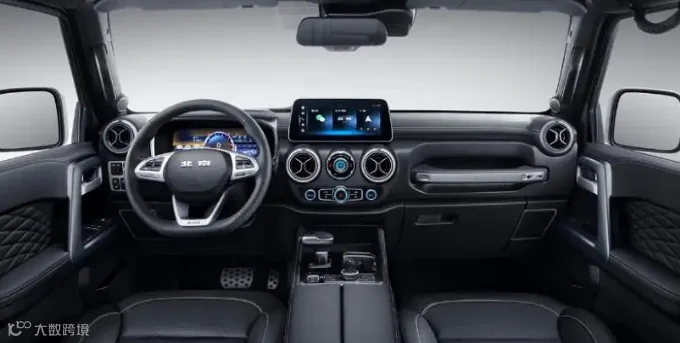

打开车门，进入车内，首先进入视线的是仪表板，有的科技感十足，有的则前卫时尚。

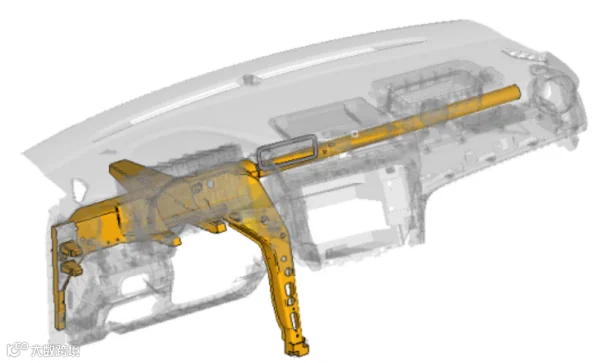

在各式各样的仪表板下面，都隐藏着一种支撑结构——仪表板横梁，即CCB （Car Cross Beam）。CCB不容易被看见，却担当着安装及安全支撑的重要责任，其作用万万不可小觑。
CCB多采用金属材料制作，横跨车身左右两侧，对整个驾驶室有加强作用，且安全气囊、转向管柱等零件也安装在上面，这就对其强度和模态提出要求。通常会把CCB作为汽车内外饰的一部分进行开发。

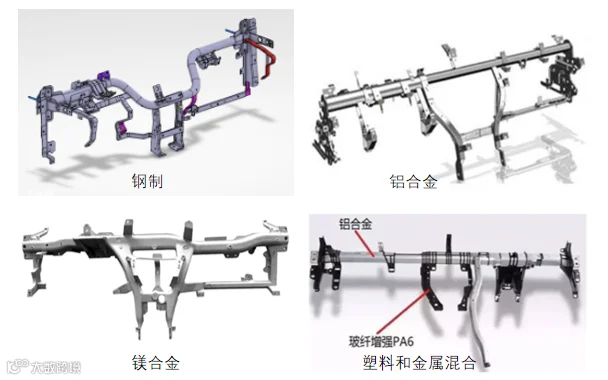

CCB虽然整体结构简单，但由于不同车型空间布置及内饰风格迥异，其结构设计也各有千秋。从选材种类角度可以分类为：
(1)钢制仪表板横梁：包括钢冲压焊接型和钢管梁型，采用不锈钢或普通钢材焊接成型。
(2)镁铝合金轻金属仪表板横梁，简称为轻金属CCB：包括铝合金型材焊接和镁合金压铸成型。
(3)轻金属与非金属复合材料混合型仪表板横梁，简称为混合型CCB：一般采用铝合金型材和塑料一体注塑成型后装配镁合金压铸件。
(4)全塑CCB：采用玻璃纤维或碳纤维复合材料注塑成型。
国际形势风云变幻，最近的俄乌战争使汽油价格飞涨。燃油车用车成本正在极速上升。

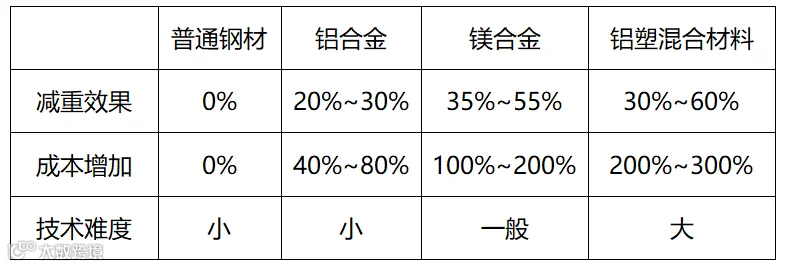

虽然电动车最近得到飞速发展，但是客户对电动汽车的续航里程要求越来越高，这就必然要求整车重量越轻越好。因此，无论是燃油车还是电动车，对于轻量化仪表板横梁总成的诉求都非常强烈。而传统CCB结构以钢制材料居多，不满足轻量化设计要求。钢材轻量化替换材料目前主要有铝合金、镁合金、塑料和碳纤维材料几类。下表是各种轻量化材料预计的降重效果和成本变化。
其中，铝合金、镁铝合金CCB结构密度小，质量轻，但成本较高；而非金属类材料多采用聚合材料与金属搭配形式，可进一步提升性能与轻量化水平。
随着对整车轻量化愈发强烈的需求以及生产技术的日趋成熟，轻量化CCB一定会逐渐普及，且发展趋势是混合材料的搭配使用，不同区域使用不同的材料，充分利用铝材、工程塑料和镁合金材料的性能。
