“一个人的作用对于革命事业来说，就如一架机器上的一颗螺丝钉。机器由于有许许多多螺丝钉的连结和固定，才成了一个坚实的整体，才能运转自如，发挥它巨大的工作能力，螺丝钉虽小，其作用是不可估量的，我愿永远做一个螺丝钉。”
—— 雷锋
“螺丝钉”的重要性不言而喻，对于翻山越岭、爬山涉水的越野车而言，“螺丝钉”亦是不可或缺，那什么样的螺丝钉能在恶劣的环境中脱颖而出呢，今天越小研就带着大家来探索螺栓的表面处理工艺，一起来看看小螺栓里的大世界。
小螺栓
大世界

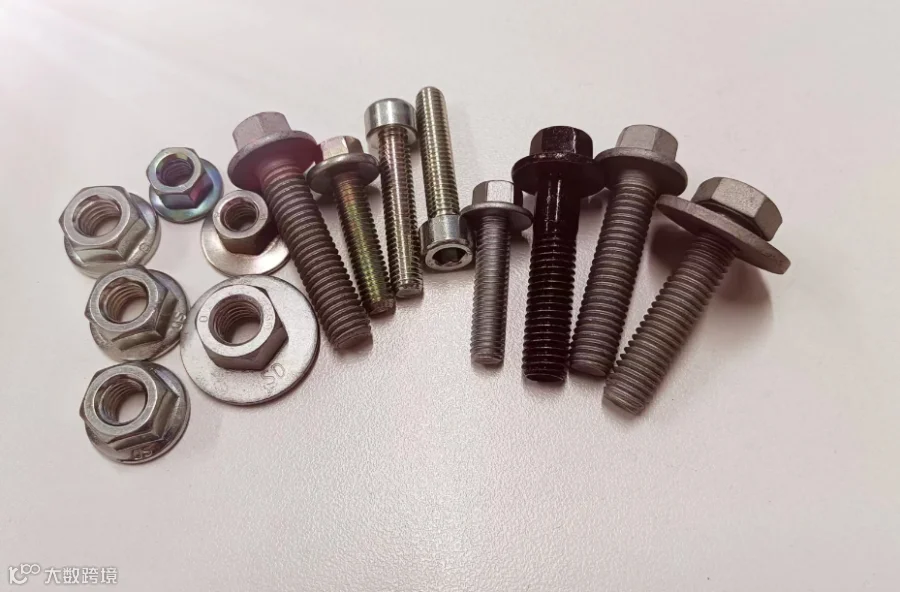

螺纹连接凭借其便于拆卸维修、安装速度快、性价比高等特点，在汽车连接设计中广泛采用，被称为“工业之米”。一辆轻型车或轿车上用螺纹紧固件就有上千个。小小的一颗螺栓从研发设计、加工制造、性能检验、再到装配验证、整车路试等环节，涵盖了着广阔的知识体系。
其中，表面处理也称为“表面工程”，是在基体材料表面上通过物理、化学或机械等方法形成与基体组织结构、成分、性能不同的表层的工艺方法，其目的是满足产品的耐蚀性、耐磨性、装饰或其他特种功能要求。
01
氧化

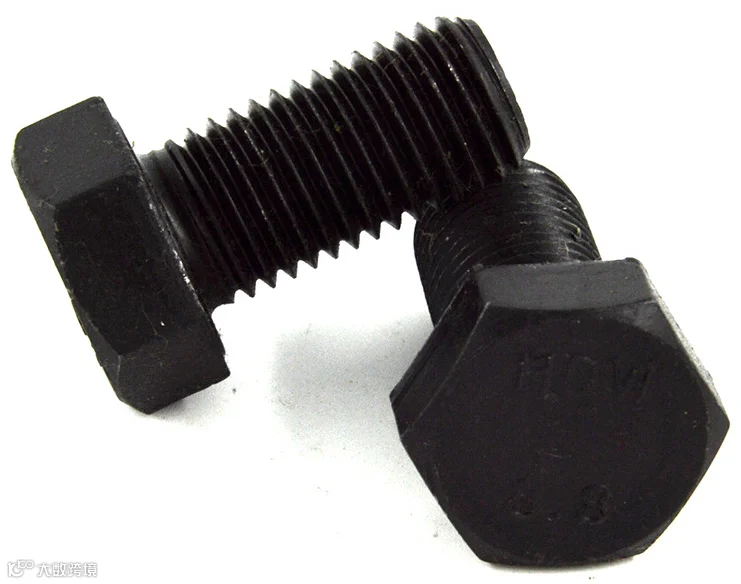

化学氧化（氧化）不是钢件防护的可靠方法。在不涂防锈油的情况下，其防护能力差。只有在油中工作场所才有一定的防护作用。膜层几乎不改变零件尺寸，膜层不耐磨，不能承受冲击和弯曲。
耐蚀性：氧化处理的工件或样品，在NSS盐雾试验中，首次出现腐蚀产物的允许最短暴露时间为2h。
02
磷化
磷化处理能使金属表面生成难溶性磷酸盐结晶膜层。磷化膜具有晶体结构，电绝缘性能好，硬度低，不耐磨，弹性极小。磷化膜层在酸、碱中不稳定，在大气条件下，其耐蚀性略优于钢的化学氧化（发黑、发蓝）膜层。
耐蚀性：磷化处理（经后处理）的工件或样品，在NSS盐雾试验中，首次出现腐蚀产物的允许最短暴露时间为8h。
03
镀锌/锌镍钝化
镀锌/锌镍钝化在大气条件下镀层有良好的保护性，在海水和饱和海水蒸汽中保护性差。锌层易溶于酸和碱中，易与硫化物起反应。锌层在承受弯曲和拧合时不会脱落。钢件镀锌后，通常要进行铬酸盐处理（俗称“钝化”）。铬酸盐处理液的基本成分是铬酸（或铬酸盐）和无机酸。把镀锌件浸入上述溶液中，锌表面将生成一层复杂化合物薄膜。处理液中不同成分，可以形成彩虹色、黑色的色膜等。
耐蚀性：在NSS盐雾试验中，首次出现白色/红色腐蚀产物的最短时间：彩虹色镀锌为72h/192h、黑色镀锌为120h/240h；无色镀锌镍为96h/720h、黑色镀锌镍为120h/720h。
04
铜镀层
铜镀层相对于钢件和铝件为阴极性镀层。它在大气中容易变色，不能单独作为钢件和铝件的防护层，通常辅以化学氧化膜。铜镀层具有良好的导电性和导热性，因此多用于有导电导热功能要求的连接部位。
05
镀镍+铬镀层

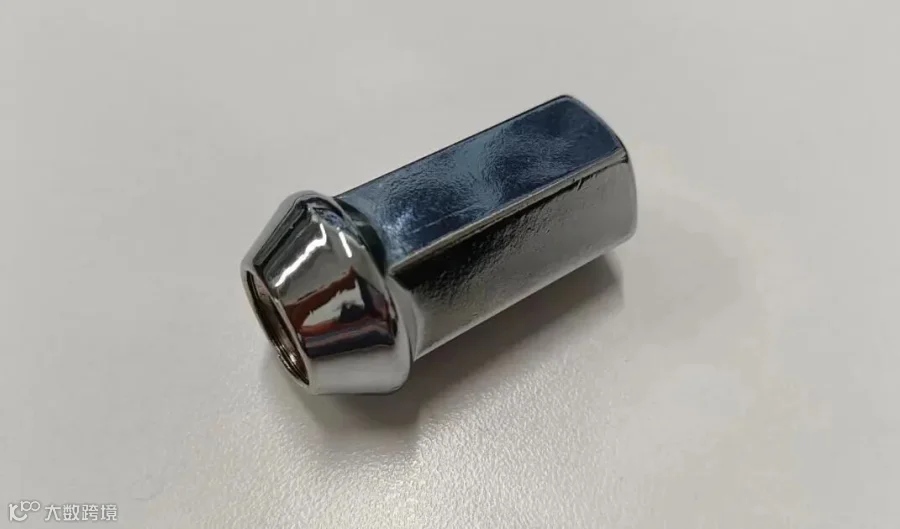

镀镍+铬是一种多层镀层的组合体系。它具有装饰和防护功能，表面呈淡蓝色光亮的银白色。耐腐蚀能力较强，通常用在车轮螺栓/螺母、外观件。
耐蚀性：在CASS盐雾试验中，首次出现红色腐蚀产物的最短时间为16h、24h或32h，时间受膜厚影响。
06
锌铝涂层（环保达克罗）
锌铝涂层的外观为亚光银灰色或黑色，其涂层厚度由浸渍及甩干时间和甩干速度等工艺参数决定。它的优点在于它具有极好的耐热腐蚀性，优异的耐候性与耐化学品稳定性、无氢脆、渗透性好。
耐蚀性：在NSS盐雾试验中，首次出现红色腐蚀产物的最短时间为480h或720h，时间受膜厚影响。
螺纹紧固件的表面处理种类繁多，在选择时，一定要根据连接部位所处环境、外观及功能要求选择合适的种类，这样才能保证被连接件的工作性能和要求。
你学到了吗？
北汽越野车研究院
部分图片来自网络
