越小研大讲堂 | 让螺栓连接更可靠

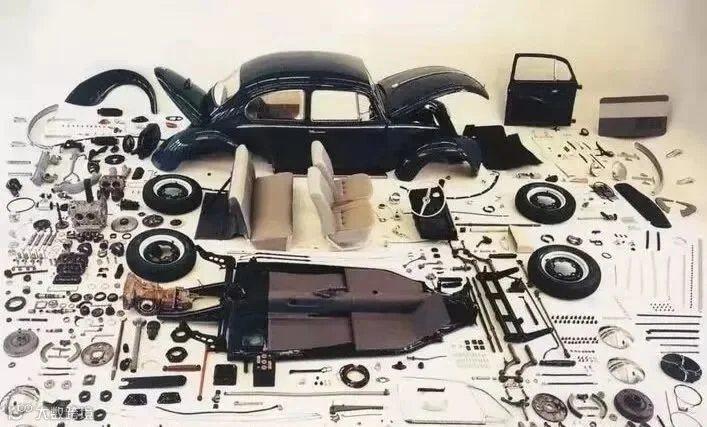

螺纹连接广泛应用于汽车部件连接，实现载荷传递和位置固定。汽车使用环境复杂多样，螺栓连接的可靠性关乎驾乘人员的生命安全。北汽越野车研究院引进螺栓连接超声波测力装置，来验证螺纹连接的可靠性，从而保证整车的安全性能。

螺栓拧紧后产生的预紧力是螺纹连接工作的本质，但想要获取预紧力却不是一件容易的事情，目前我们使用的超声波法是一种十分精确且不破坏螺纹连接的预紧力测量技术。

根据声弹性原理，超声波的速度会因材料中的应力而产生微小的变化。通过事先对螺栓夹紧力与超声波传播时间变化建立关系曲线标定文件，然后实测应用于连接中的螺栓头部所收到的超声波的回波时间，最后基于关系标定文件，即可在不破换连接的情况下读取该连接的夹紧力。

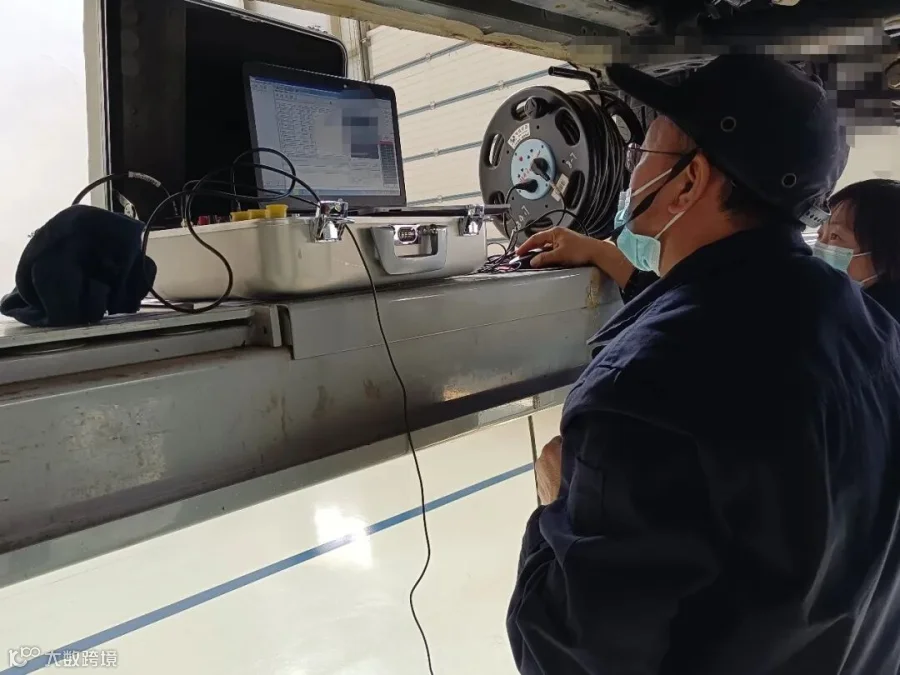

在目前某新车型的研发过程中，我们先后对多台可靠性试验样车的关键连接进行预紧力跟踪，历时一年零八个月，完成了螺纹连接可靠性试验的策划与实施。

累计完成上百个关键连接点的测试，每个连接点都测试了装配后的预紧力，路试开始时、变换试验路面时、路试结束时的预紧力，并及时对预紧力数据变化进行分析及整改，从而充分验证了螺纹连接可靠性，保证了整车可靠性。
