频率的基本概念

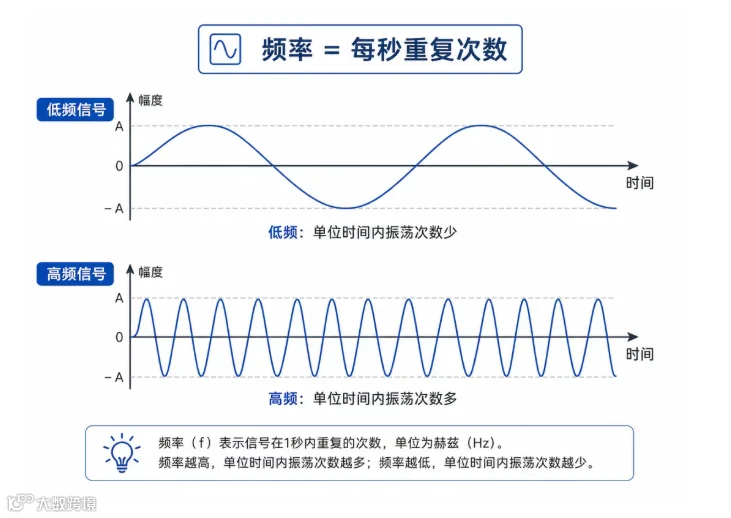

频率是表征事件重复速率的物理量，主要分为物理学和统计学两类定义。最直观的理解为：单位时间内事件发生的次数。
物理学定义
- 核心含义：单位时间内周期性变化的次数，描述振动或波动的频繁程度。
- 计算公式：频率（f）是周期（T）的倒数，公式为 f = \frac{1}{T}，其中 T 表示完成一次完整振动所需的时间。
- 应用场景：广泛应用于声波、电磁波、交流电及机械振动领域，如家用交流电标准频率为 50Hz。
统计学定义
- 核心含义：相同试验条件下，事件发生频数与样本容量的比值。
- 与概率区别：频率为试验实测值，随结果波动；概率为理论恒定值。
- 计算方式：频率 = 频数 ÷ 总数，在频率分布直方图中，各组频率对应小长方形面积。

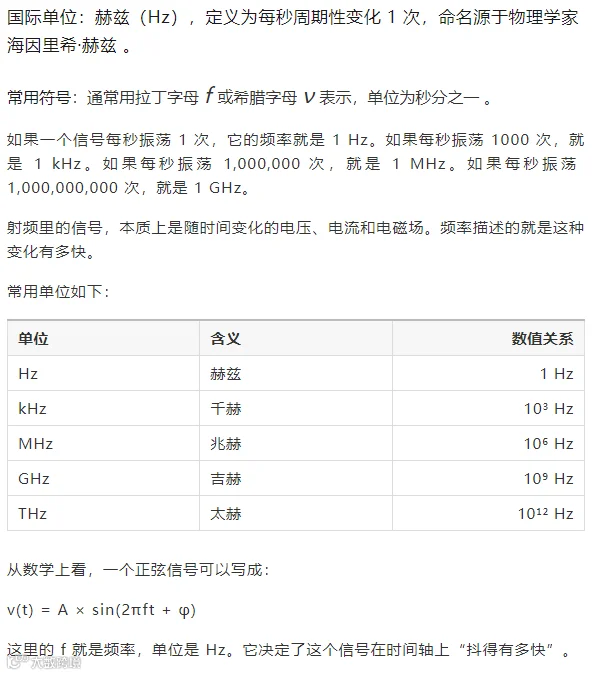

单位与符号
频率在射频系统中的关键作用
频率是射频系统的核心参数，直接影响波长、器件适用性及测试精度。

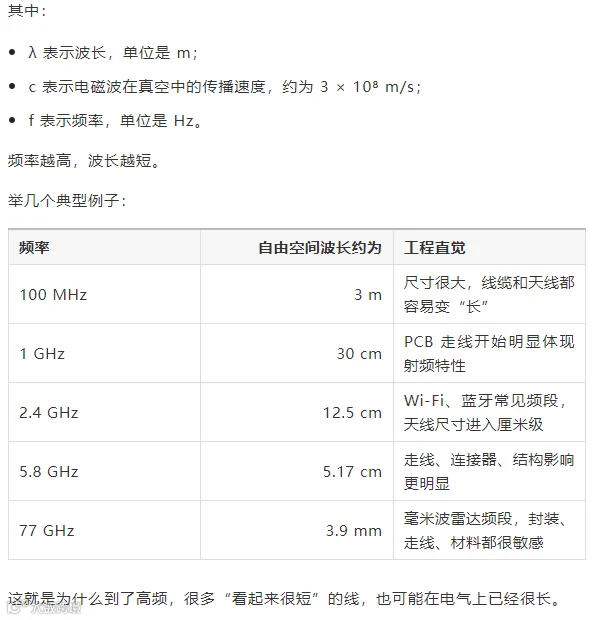

波长与频率的关系
频率与波长呈反比，公式：λ = c / f（c 为光速）。频率升高则波长缩短。
器件频率范围的决定性影响
衰减器、功分器、滤波器等射频器件均标注工作频率范围。例如，标称 DC-3 GHz 的衰减器用于 6 GHz 系统时，将导致：
- 衰减值偏离标称值
- 驻波比恶化
- 插入损耗增大
- 相位特性异常
- 测试可重复性下降
测试仪器的频率覆盖要求
频谱仪、信号源、矢量网络分析仪（VNA）等仪器均有频率上限。测试 6 GHz 信号需确保：
- 信号源输出频率覆盖 6 GHz
- 频谱仪输入频率支持 6 GHz
- VNA 测量带宽包含该频点
- 线缆与连接器在 6 GHz 以上性能稳定
- 校准件适配此频段

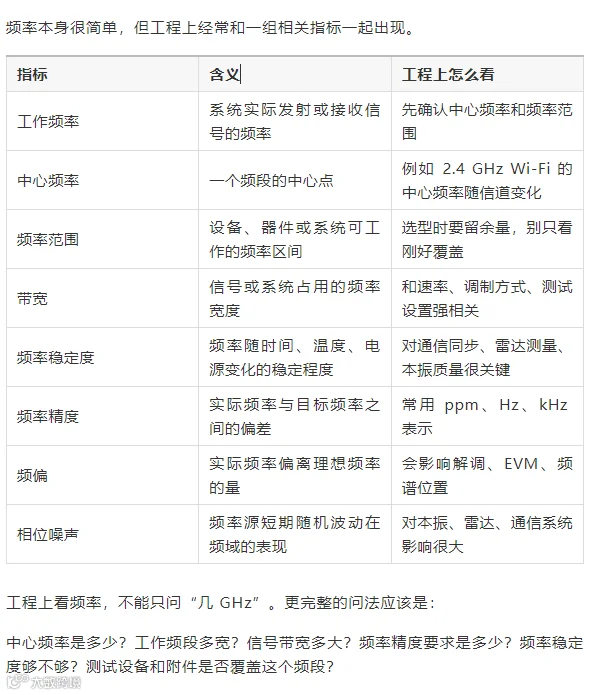

关键指标图解
常见误区解析
忽视附件频率范围
仅关注仪器主机（如频谱仪 9 kHz-26.5 GHz），却忽略线缆、转接头等附件的频率限制，将导致测量偏差。
频率升高的多维度影响
频率提升不仅数字增大，还会引发：
波长缩短→寄生参数敏感化→低频可忽略的走线/结构在高频下引发反射或损耗。
工作频率与信号带宽混淆
工作频率指载波中心位置（如 2.4 GHz），信号带宽指占用宽度（如 20 MHz）。二者均需在设备选型中考量。
频段边缘性能忽视
器件在中心频点表现良好，边缘处可能出现插损增大、驻波变差等问题。宽带系统选型须评估全频段曲线。

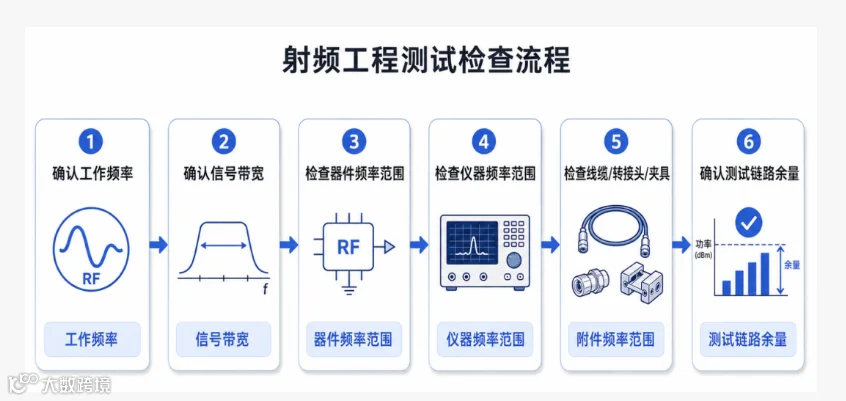

工程实践建议
选型五问原则
- 系统工作频率范围？
- 信号带宽需求？
- 频率精度与稳定度要求？
- 测试链路所有器件频率覆盖是否完整？
- 校准件是否适配该频段？
此步骤可规避多数低级错误。
按薄弱环节审查测试链路
测试链路的频率能力取决于最弱环节。例如：
6 GHz 信号链路中若使用仅支持 3 GHz 的功分器，整体测试结果将不可靠。
高频测试最小化转接
- 减少转接头数量
- 控制线缆长度与弯折度
- 高频前执行端口校准
- 记录完整测试配置
异常曲线分析优先查频率
测试结果随频率波动时，重点排查：
线缆损耗曲线、连接器频率范围、夹具带宽、校准覆盖范围及器件谐振点。

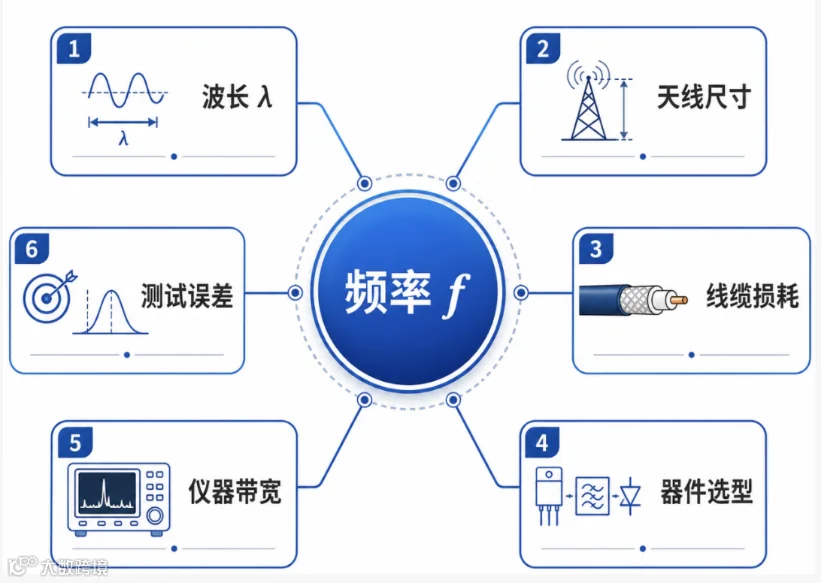

结论：从频率出发解决射频问题
频率是射频系统的首维坐标，它决定了：
信号位置、波长尺度、天线尺寸、线缆损耗及器件性能边界。
分析射频问题时，优先确认：
工作频段、信号带宽、全链路频率覆盖及测试设置精准性。基础夯实后，增益、驻波等参数的分析才具备可靠性。
