【电镀】电化学镀铜技术详解

微纳研究院

2026-01-14

导读：在集成电路制造中，铜互连是实现晶体管之间电气连接的关键结构。其核心制造工艺——电化学镀铜，是一项在纳米尺度下进行精密控制的电化学沉积技术。

在集成电路制造中，铜互连是实现晶体管之间电气连接的关键结构。其核心制造工艺——电化学镀铜，是一项在纳米尺度下进行精密控制的电化学沉积技术。本文将以台积电相关专利技术为例，系统阐述该工艺的流程、原理及核心挑战。

一、工艺全流程：铜大马士革工艺

铜互连并非通过图形化刻蚀金属层形成，而是采用大马士革工艺，主要步骤包括：

1.介电层沉积与图形化：在半导体衬底上沉积绝缘介质层（如二氧化硅或低k介质），随后通过光刻与干法刻蚀工艺，在介质层中形成包含沟槽和通孔的互连图形。

2.阻挡层与晶种层沉积：

首先，在整个图形化表面沉积一层数纳米厚的阻挡层（通常为Ta/TaN），其作用是防止铜原子向介质中扩散，并提高粘附性。
然后，通过物理气相沉积法沉积一层薄铜晶种层。这层连续的导电薄膜为后续的电化学镀铜反应提供阴极电流通路，是均匀沉积的起点。

3.电化学镀铜填充：将沉积有晶种层的晶圆浸入特定成分的电镀液中进行电镀，使铜选择性地沉积并完全填充沟槽与通孔。

4.化学机械抛光：移除晶圆表面过剩的铜以及多余的阻挡层材料，使铜导线嵌于介质层内，形成平坦表面，以进行下一层互连的制造。

二、电镀液体系：化学成分及其协同作用机制

实现无缺陷填充的关键在于电镀液的精确配方，其核心组分及功能如下：

基础电解液：

硫酸铜：提供铜离子（Cu²⁺）。
硫酸：提高溶液电导率，维持酸性环境。
盐酸/氯离子：核心作用成分。低浓度（约50 mg/L）的氯离子是后续有机添加剂发挥功能的必需共吸附物，它能在铜表面形成特定的吸附位点。

有机添加剂体系：
三种微量（通常均低于100 ppm）有机添加剂通过竞争性吸附，实现对不同区域沉积速率的精准调控，其作用机制如下表所示：

添加剂类别	典型化学成分	主要作用部位	电化学功能
抑制剂	聚乙二醇等高分子聚合物	晶圆表面平坦区、沟槽开口处	通过物理吸附在铜表面形成扩散屏障，显著增加阴极极化，从而全局性抑制铜沉积反应速率。
加速剂	聚二硫二丙烷磺酸钠等含硫有机化合物	沟槽及通孔的底部	其含硫官能团与氯离子共吸附于铜表面，能促进铜离子的电荷转移与还原反应，显著加速局部沉积。
整平剂	聚季铵盐等含氮聚合物	沟槽边缘、图形凸角等扩散层较薄处	因扩散限制而优先吸附在高电流密度区域，对该区域的沉积产生中度抑制，有助于获得更为平坦的沉积表面形貌。

三、核心原理：基于扩散-吸附动力学的“超填充”效应

纳米级图形填充的本质是克服由扩散限制引起的空洞问题。上述添加剂体系协同作用，实现了自底向上的超填充：

1.初始均匀沉积：电镀初期，添加剂尚未达到吸附平衡，铜在所有导电区域开始沉积。

2.扩散差异导致浓度梯度：在具有高深宽比的沟槽内，质量传输受扩散控制。小分子的加速剂更容易扩散至沟槽底部并保持较高浓度；而大分子的抑制剂在开口处吸附更占优势。

3.沉积速率反转：底部因高浓度加速剂主导而呈现高沉积速率；开口处则受强抑制剂吸附而沉积速率减缓。

4.完美填充：底部沉积优先完成，铜由下向上生长，最终在图形顶部闭合，从而杜绝了空洞或缝隙的形成。这一过程完全由添加剂的竞争吸附动力学与物质扩散过程控制。

四、技术挑战与发展趋势

随着集成电路工艺节点不断微缩，铜互连电镀面临严峻挑战：

1.纳米尺度填充极限：当互连尺寸进入亚10纳米节点，图形深宽比急剧增大，晶种层的连续性、电镀液润湿性及添加剂的传输均面临物理极限。

2.工艺控制精度：ppm级添加剂的实时消耗、补充与浓度平衡需要极为精密的在线监测与反馈控制系统。

3.材料可靠性瓶颈：铜导线的电阻率随尺寸减小而急剧上升，电迁移可靠性问题日益突出。这推动了钴、钌等新材料在局部互连层的应用研究。

4.前道与后道整合：电镀前的阻挡层/晶种层沉积技术，以及电镀后的退火工艺（用于降低电阻率、增大晶粒）都需要与电镀步骤协同优化。

电化学镀铜技术是现代集成电路制造中一项至关重要的单元工艺。它通过对基础电化学体系与微量有机添加剂协同作用的深刻理解与精密控制，解决了高深宽比纳米结构的无缺陷金属填充难题。该技术的发展集中体现了半导体制造业在原子尺度上对物理化学过程的极致操控能力，是连接芯片设计与物理实现的关键环节。面对持续微缩的挑战，该领域的研究正从传统的铜体系向新材料、新原理方向演进。

苏州硅时代电子科技有限公司

公司简介

苏州硅时代电子科技有限公司（Si-Era），位于国内最大的MEMS产业集聚区——苏州纳米城。利用MEMS领域近20年的技术积累，在MEMS传感器、生物MEMS、光学MEMS以及射频MEMS方面都拥有大量的设计和工艺经验。

基于成熟的设计及工艺团队，苏州硅时代面向MEMS领域，提供全方位的技术服务。可提供MEMS芯片定制设计开发、集成电路芯片设计、MEMS芯片工艺验证、MEMS芯片小批量试制、MEMS芯片中试化量产、MEMS芯片封装方案设计等系统解决方案，也提供MEMS设计、加工、测试等单步或多步工艺实验开发。

工艺能力

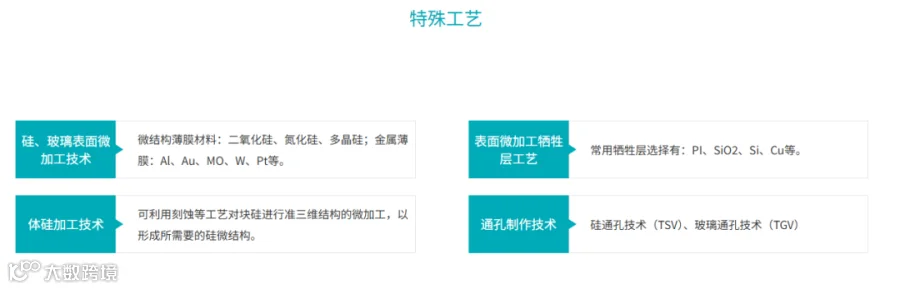

在MEMS加工（微纳加工）、MEMS代工（微纳代工）领域，拥有丰富的技术积累和工艺经验。在掩膜版制作方面积累了丰富的经验，可提供快速制版，三天交付的专业服务。

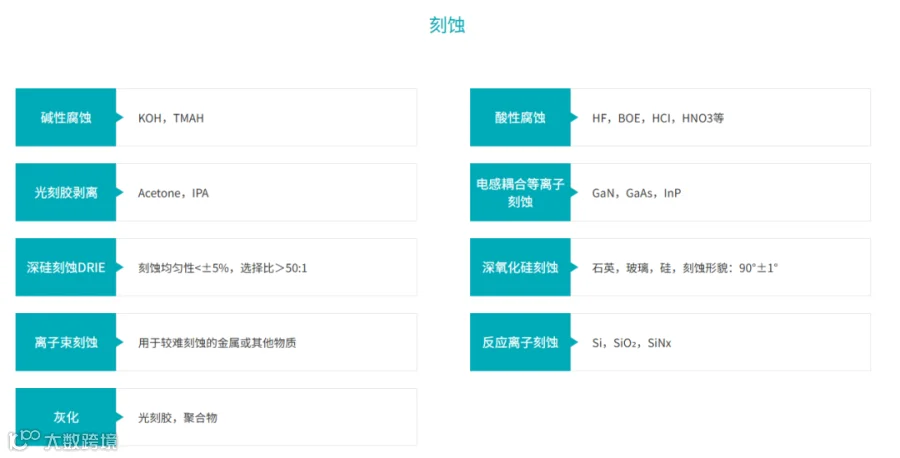

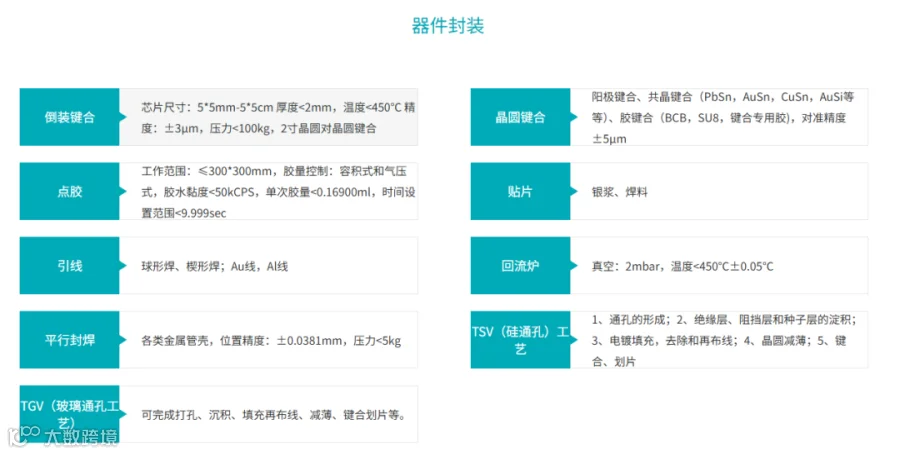

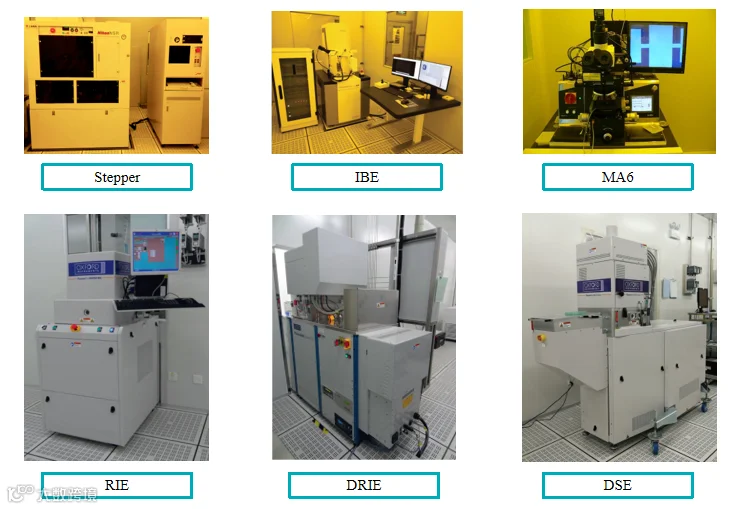

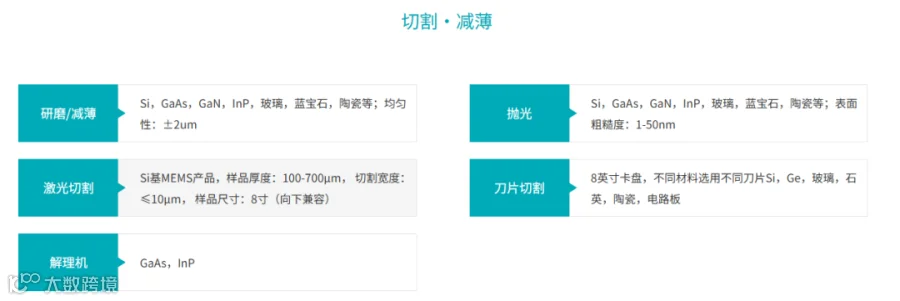

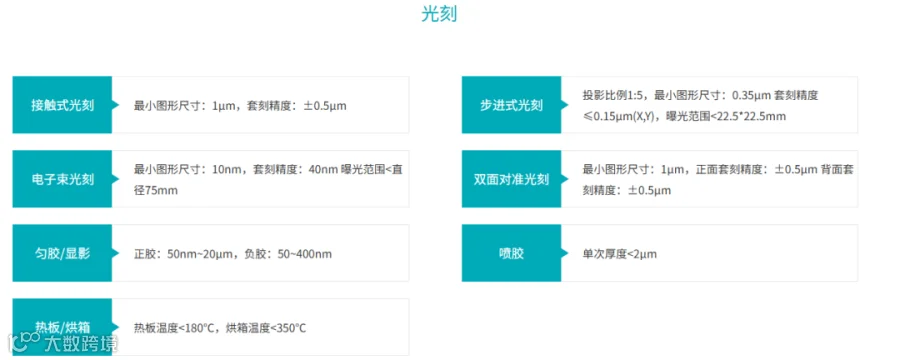

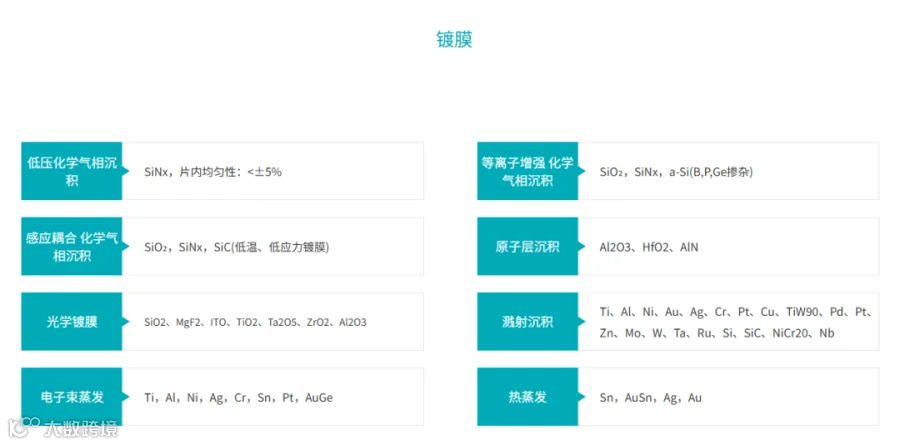

苏州硅时代电子科技有限公司作为一家专注于MEMS设计、MEMS加工的高技术公司，拥有丰富的MEMS加工资源，可实现4/6/8寸MEMS芯片设计、代工，以及多种单步工艺代工的完整工艺能力。具备成熟的光刻、刻蚀、镀膜、封装、测试等微纳加工能力。所使用设备状况精良，设备能力优异，并可多工艺合作开发，高效评估，高质量实施，全流程收集实验数据，精细的流程管理以及优质的服务。
