提到硅材料，大众最先想到的是芯片硅片、光伏硅板，但很少有人知晓，硅靶作为硅材料的高端深加工品类，是支撑半导体、平板显示、光伏光电产业的核心基础材料。作为磁控溅射工艺的核心耗材，硅靶看似小众，却直接决定薄膜沉积精度与器件最终性能。

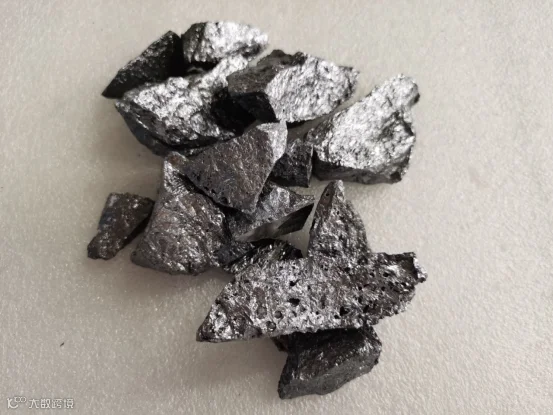

硅靶的全称是硅溅射靶材，是以超高纯度硅为原料，经精密锻造、研磨、成型制成的特种功能材料，是物理气相沉积（PVD）磁控溅射工序的核心载体。通俗来讲，它是芯片与光电器件的“镀膜原料板”，在真空腔体中，高能氩离子持续轰击硅靶表面，将硅原子均匀剥离、沉积在基材表面，形成超薄、致密、性能稳定的硅基薄膜。可以说，没有高精度硅靶，先进制程的薄膜沉积、微纳结构成型便无从实现，是智能硬件制造不可或缺的基础耗材。
根据晶体结构划分，硅靶分为单晶硅靶与多晶硅靶两大品类，二者性能差异明确，精准适配不同产业场景。单晶硅靶拥有完整连续的晶格结构，纯度可达6N（99.9999%）以上，晶粒均匀、致密度极高，溅射过程稳定性极强。但其制备工艺复杂、生产成本高，主要用于高端逻辑芯片、功率半导体等精密制程，满足先进器件的严苛精度要求。多晶硅靶由多组细小硅晶粒聚合而成，纯度集中在4N-5N区间，依托成熟的粉末冶金工艺量产，性价比高、溅射均匀性稳定，广泛应用于光伏电池、LCD、OLED显示面板等规模化制造领域。
硅靶的核心工作逻辑，依托成熟的磁控溅射原理实现精密镀膜。在真空设备腔体中，通入氩气惰性气体，通过电磁场作用电离出氩等离子体，高速撞击硅靶表面，借助物理撞击效应剥离硅原子。游离的硅原子均匀附着在基材表面，层层堆叠形成均匀硅薄膜。整套工艺的精度完全依托硅靶品质，靶材的纯度、致密度、晶粒均匀度，直接决定薄膜厚度、电学性能与良品率，微量杂质、内部孔隙都会造成薄膜缺陷，引发器件失效。
超高纯度、高致密度是硅靶区别于普通工业硅的核心硬核特质，也是行业核心技术门槛。根据集成电路用高纯硅靶材国家标准，半导体级硅靶纯度最低要求5N，高端先进制程需达到6N级别，金属杂质总量控制在ppm级别。同时要求靶材内部无孔隙、无裂纹，晶粒分布高度均匀，既能避免溅射颗粒飞溅，保障薄膜平整度，又能稳定溅射速率。此外，优异的导热性能可适配溅射高温环境，防止靶材开裂，大幅提升量产稳定性与使用寿命。
凭借优异的薄膜成型能力，硅靶实现多领域全覆盖应用。半导体领域用于制备芯片多晶硅栅极、绝缘接触层，支撑芯片微型化、高集成化发展；光伏领域沉积非晶硅、微晶硅薄膜，优化电池钝化层，提升光电转换效率；显示面板领域是TFT薄膜晶体管有源层的核心原料，保障屏幕高清显示与精准触控；同时广泛应用于光学镀膜、智能终端防护薄膜制备，贯穿消费电子、新能源、车载传感等多个赛道。
硅靶是高端薄膜制造的核心刚需材料，其技术迭代直接匹配半导体、光电产业的升级节奏。随着先进制程持续突破，高纯度、超大晶粒、高致密化硅靶已成为行业发展趋势，这一隐形基础材料，将持续撑起高端制造产业的底层根基。
