千姿百“钛” | 天成航材2026年台历上新，邀您共赏材料宇宙（内含福利）

时光流转，科技永恒。2026「千姿百钛」艺术台历，让材料科学之美，在时光中展开。

点击查看缤纷钛世界

  拂晓

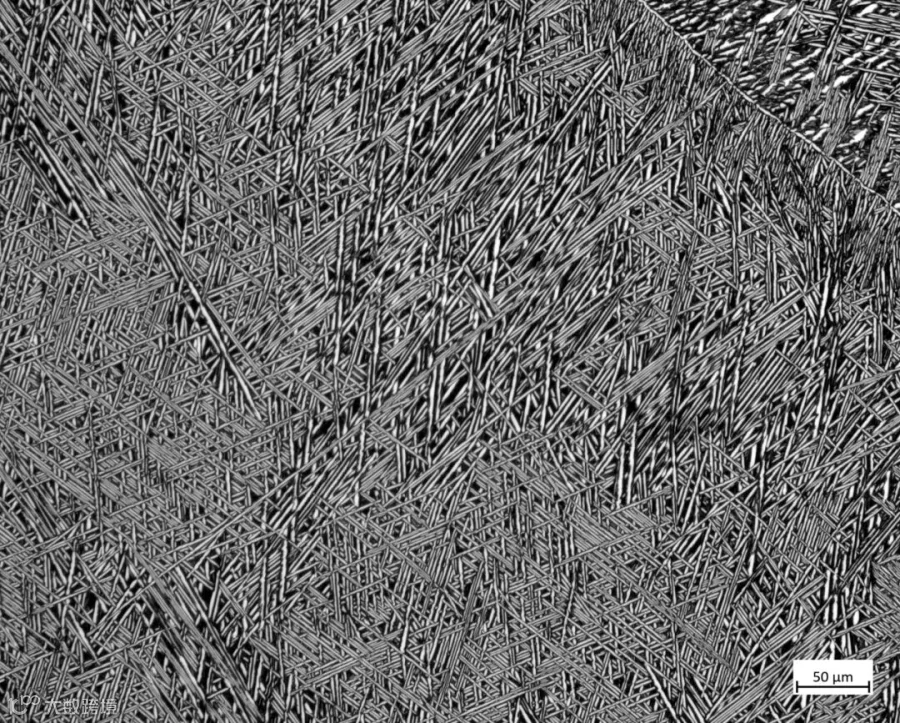

原图为航空发动机机匣用TA12AΦ380mm棒材典型显微组织（100×）。组织表现致密，相分布均匀，残余β相少，反映其优异的高温性能与长时稳定性。

  忙趁东风放纸鸢

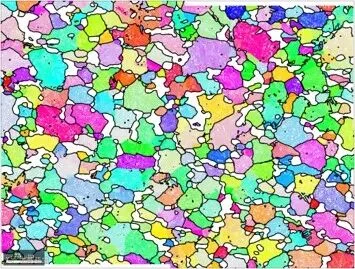

原图为海洋工程用超宽超厚TA31板材经EBSD重构后的组织（150×）,母相β晶粒无明显择优取向，呈随机分布特征。

  栖页

原图为航空发动机盘用TC25Φ250mm棒材金相组织（200×）。主要由初生α相、次生α片层和残余β相组成，组织均匀细小。

  竹影婆娑

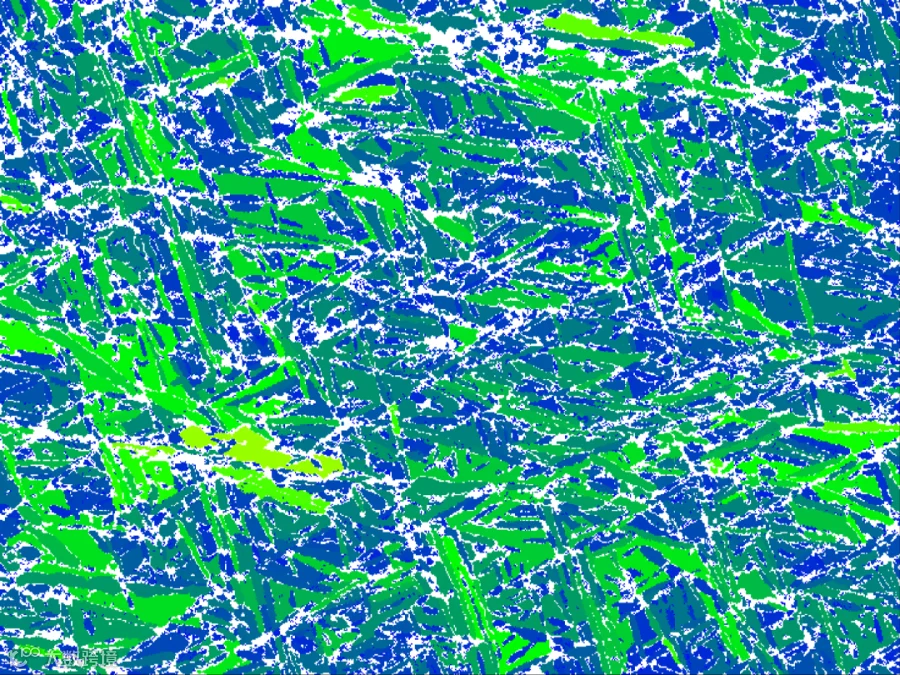

原图为飞机结构件用TC18Φ400mm棒材经热压缩变形后的EBSD-KAM组织（20000×），照片显示层片状α相、β基体及α/β相界面处具有不同的位错密度，表明不同相和相界面对塑性变形过程中位错的阻碍不同。

  夏日嬉戏

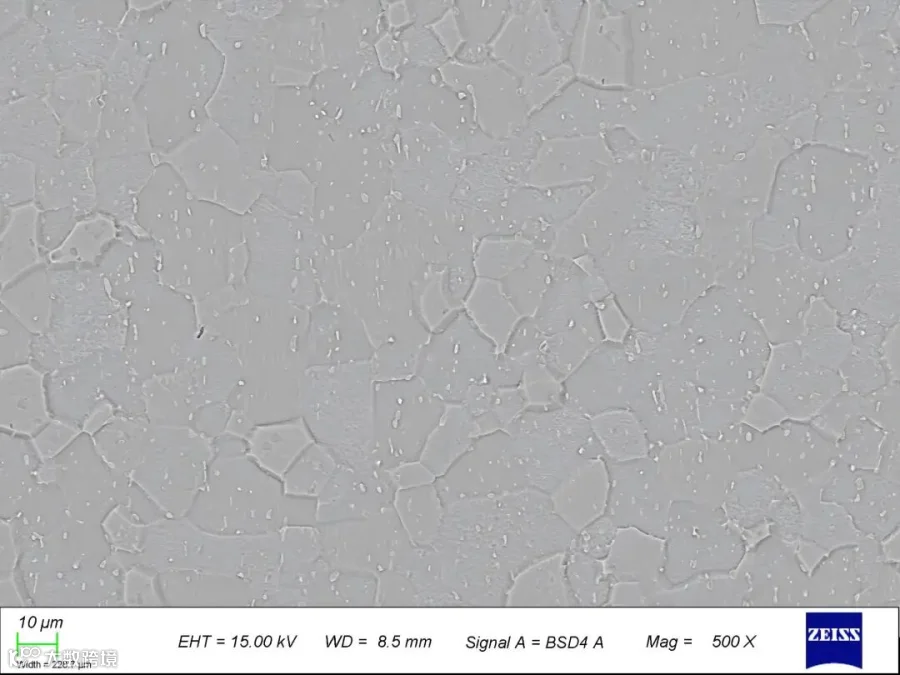

原图为3C用TA4卷带的SEM显微组织（500×），为均匀的等轴α相组织。

  雨夜

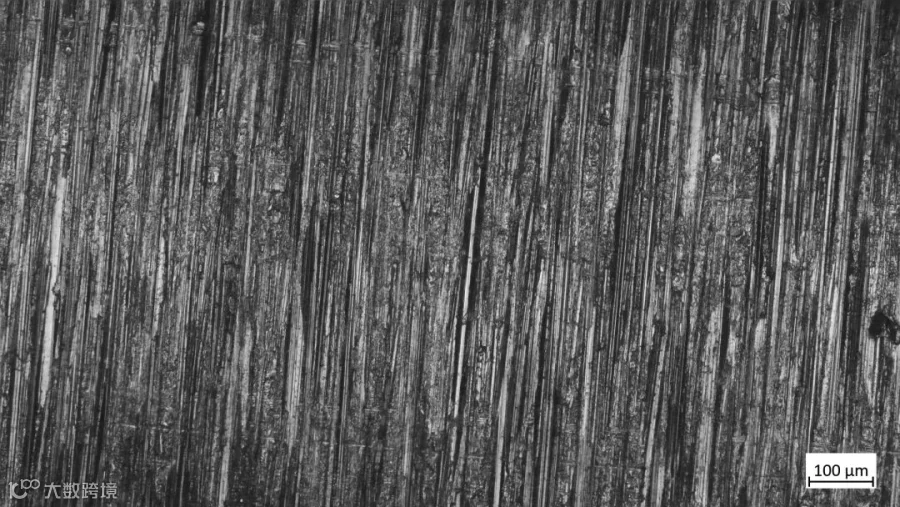

原图为航空紧固件用TC16Φ6.3mm丝材磷化预处理后，通过光学显微镜100×拍摄的表面形貌。其明暗流线源于表面抛光痕迹对光线的反射差异。

  萤影绰绰

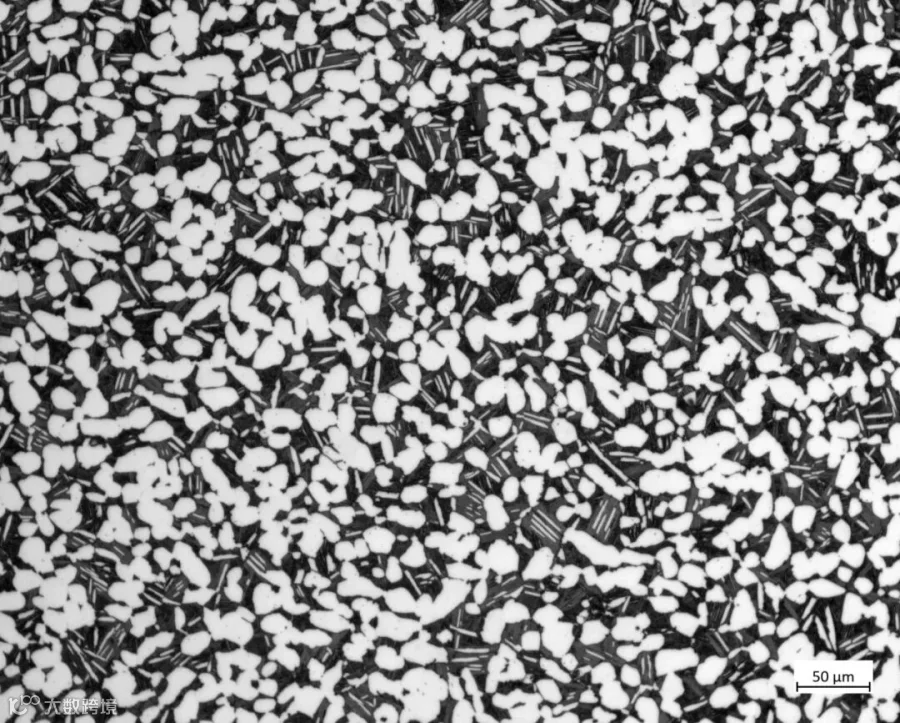

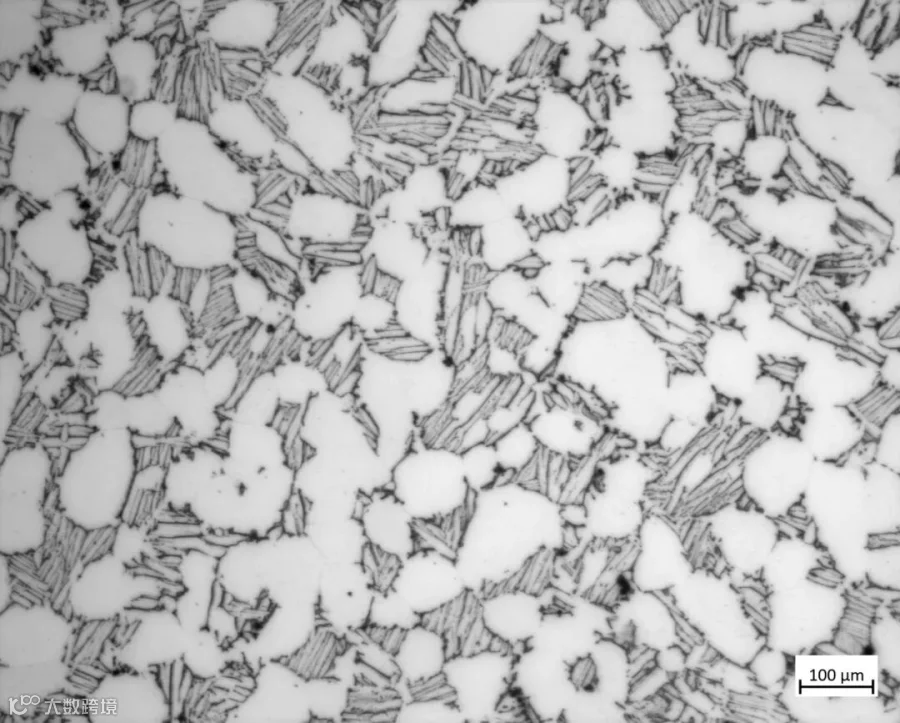

原图为飞机结构件用某高强韧钛合金Φ400mm棒材的OM显微组织（200×），在β转变基体组织上均匀分布着大量细小的等轴α相组织。

  麦田里的守望

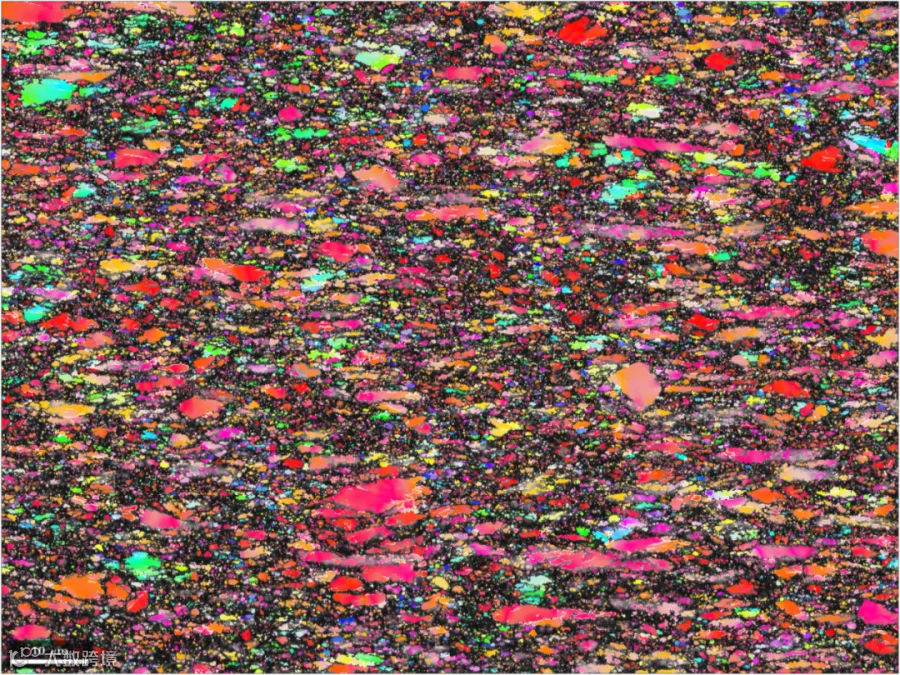

原图为航空紧固件用TC4细晶丝材变形后的EBSD组织（1000×）。与粗晶材料相比，变形过程中诱发了大量锥面滑移能够大幅度提高丝材的变形能力和镦制表现。

  万山红遍，层林尽染

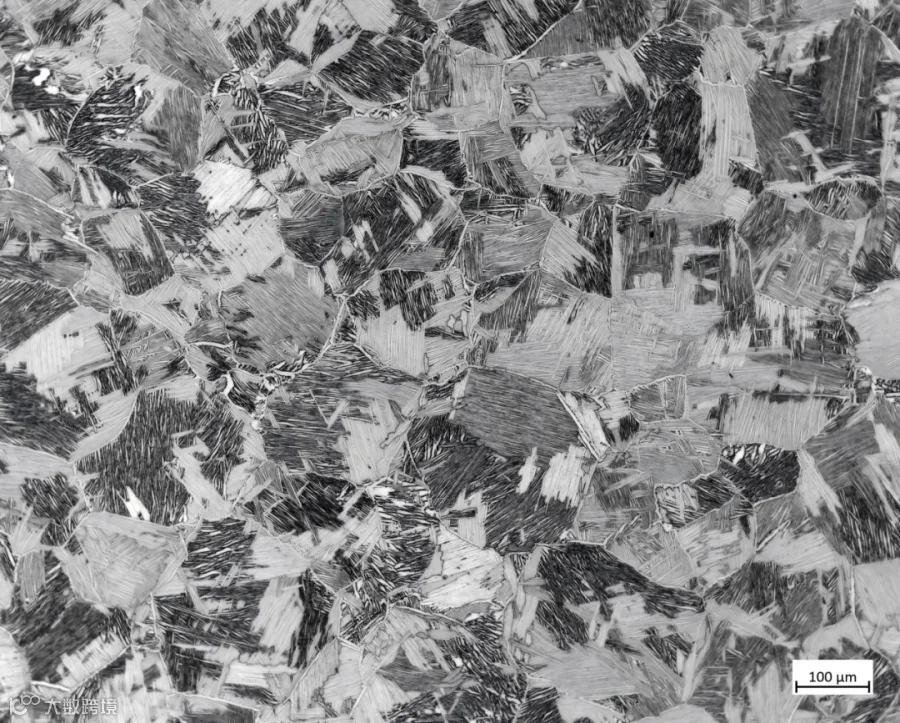

原图为民品用TC4棒坯经相变点以上热处理水冷后的组织（1000×），形貌为魏氏组织，存在完整的原始β晶界。

  振翼生涟漪

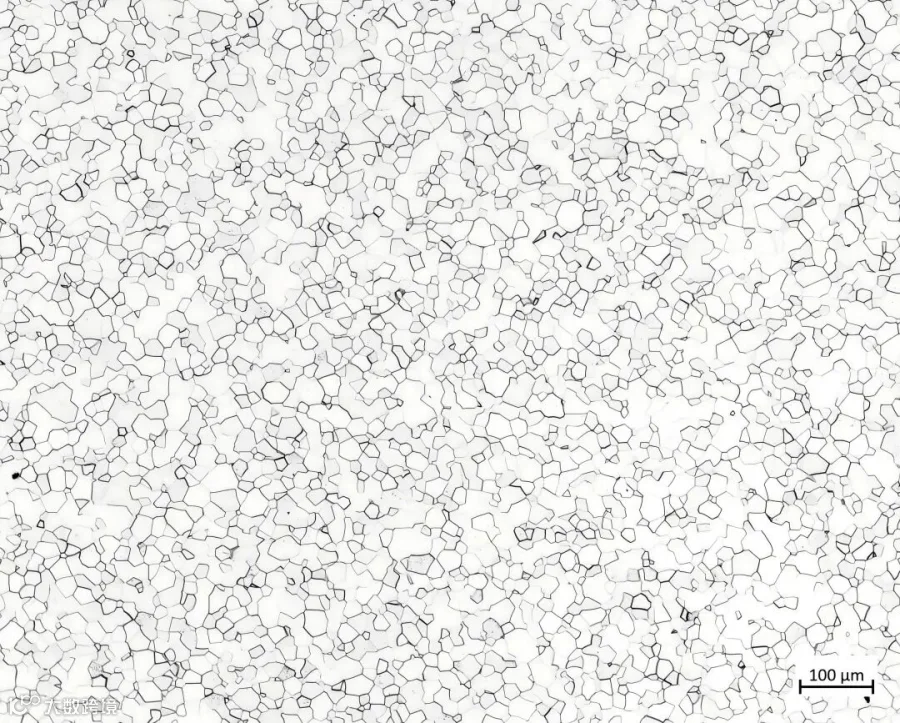

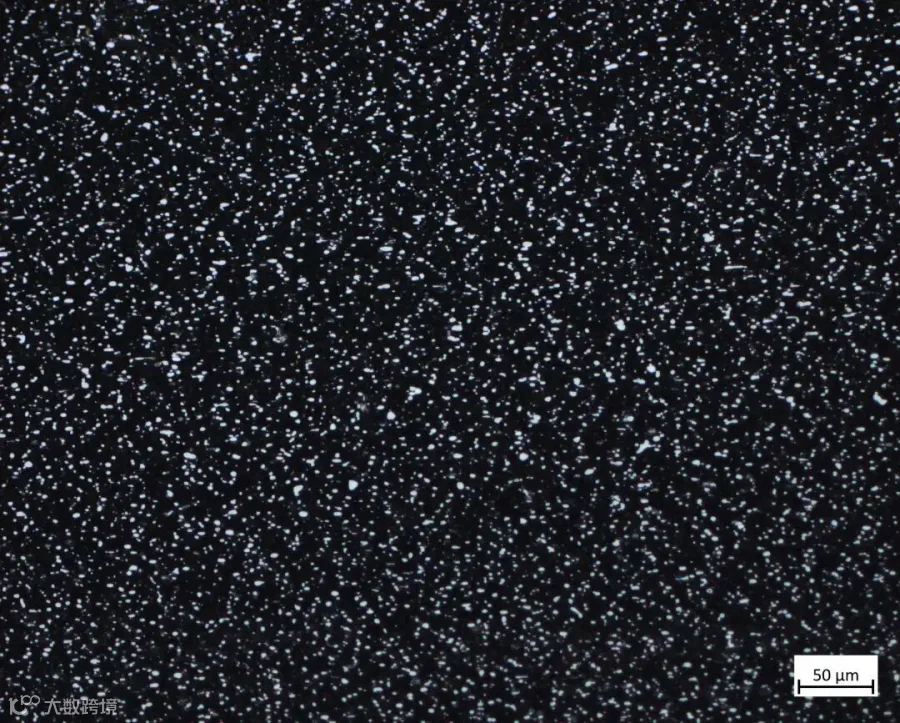

原图为医疗用GR4Φ6.0mm棒材退火态组织（100×）,为均匀细小的等轴α相组织。

  循环的起点

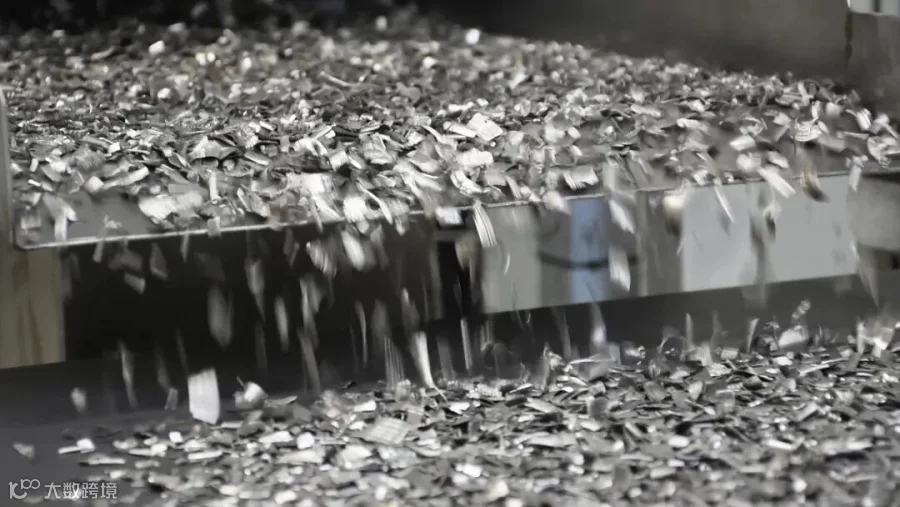

原图为作业中的天成航材再生钛合金屑料处理生产线。
