今天从动态的角度来分析时序结构，包括read/write的整个过程到数据返回发生了什么，其中包括以下内容：

DDR是如何完成Read、Write等的操作
DDR的基本命令
DDR的时序参数
DDR的性能分析

DRAM基本组成

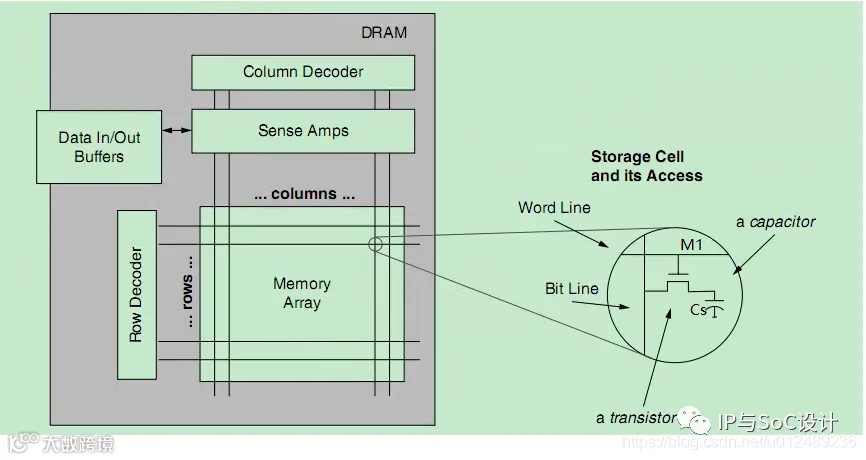

对于DRAM，其主要由行和列组成，每一个bit中都是由类似右下图的类晶体管的结构组成，对于sdram的数据，可以通过控制column和row就可以访问sdram的随机地址的内容。

读取某一个bit的状态，就是选中word line，那么图示中的晶体管M1就会导通，通过bit line的sense就可以感知到这个时候电容Cs上的状态，例如，现在如果这个bit的状态为1，那么导通之后就会从bit line上得到1，反之也是同样的道理。
向某一bit写入1，首先通过row decoder选中word line,将会导致m1导通，那么bit line为1，会导致电容Cs充电，导致其电平为1，如果要写入，那么bit line的电平为0，将会导致电容Cs放电，致使此时的电平为0。

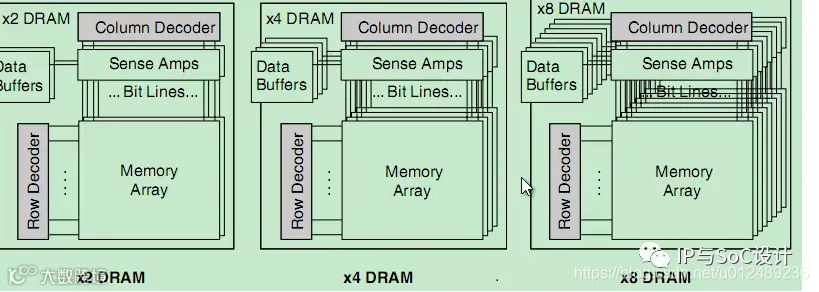

由上面可以看出一个位只能表示一个bit，那么我们想读取多个位的时候，该怎么办呢？那就出现了DDR中的bank的概念，由多个memory array就组成了一个bank，如下图，一次可以读取2bit/4bit/8bit的数据：

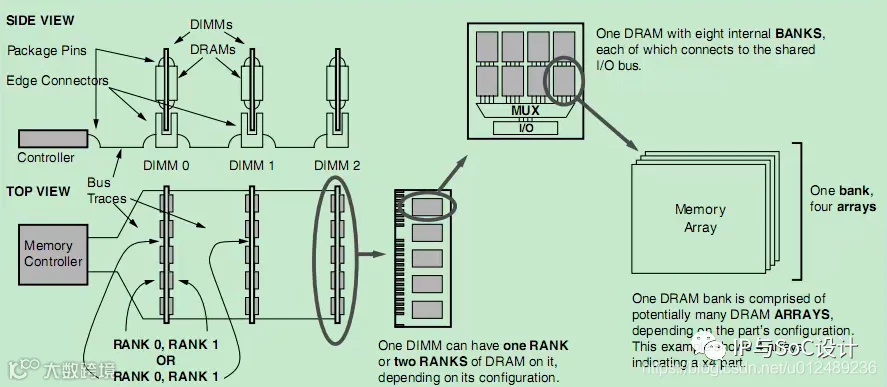

由多个bank就可以组成一个memory device，如下图，一个dram的芯片，由8个banks组成，而每个bank由4个memory array构成，而此时每个bank输出4个bit的I/O bus，那么为什么会出现bank的概念呢？动态内存区别于静态内存要定时刷新，每读取一个状态的时候，都需要重新充电。如果没有采用bank，假设我们现在要读取01-08地址的数据，当读取01的地址后，要等这个bank自刷新后才能读取02地址的值，而采用8个bank之后，没有这类问题，例如我们读取完01地址之后，那么读取02，因为02与01的控制方式不同，所以对于这段时间01可以后台的完成自刷新，依次类推，那么就可以很好的解决动态内存需要刷新的问题。

DDR工作原理

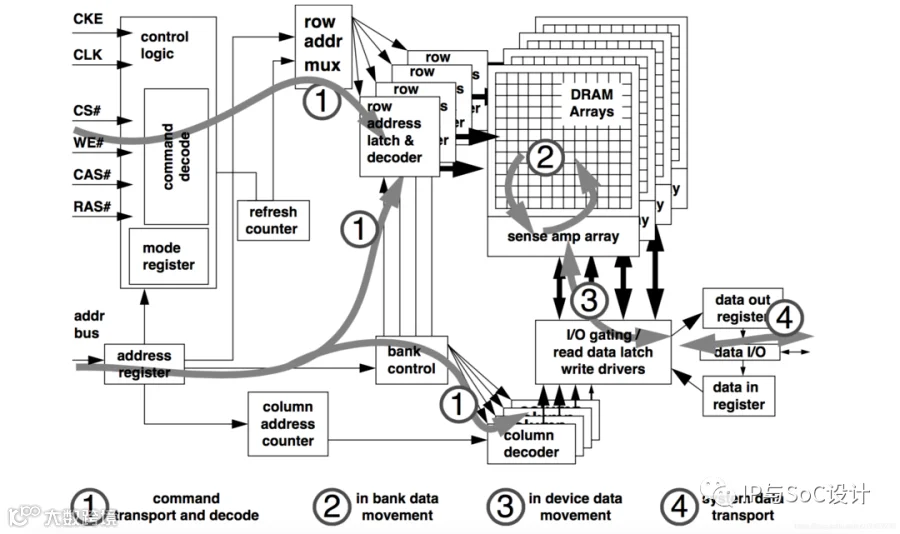

了解了DDR的基本组成后，我们来看看DDR如何来完成一次的读写过程。如下图所示，DRAM的相关操作在内部大概可以分为以下的四个阶段：

command transport and decode：在这个阶段，Host端会通过Command Bus和Address Bus将具体的Command以及相应参数传递给DRAM。DRAM接收并解析Command，接着驱动内部模块进行相应的操作。其中会根据将addr bus上的数据解码成对应的row address和通过bank control解码后得到对应的bank，其次对应的column也会解码得到对应的地址。
in bank data movement：在这个阶段，第一阶段发送需要读取的Column的地址给DRAM。然后DRAM再将Active Command所选中的Row中，DRAM就将Memory Array中的数据从DRAM Cells中读出到Sense Amplifiers，或者将数据从Sense Amplifiers写入到DRAM Cells。
in device data movement：这个阶段中，数据将通过IO电路缓存到Read Latchs或者通过IO电路和Write Drivers更新到Sense Amplifiers。
system data transport：在这个阶段，进行读数据操作时，SDRAM会将数据输出到数据总线上，进行写数据操作时，则是Host端的Controller将数据输出到总线上。

在上述的四个阶段中，每个阶段都会有一定的耗时，例如数据从DRAM Cells 搬运到Read Latchs的操作需要一定的时间，因此在一个具体的操作需要按照一定时序进行。同时，由于内部的一些部件可能会被多个操作使用，例如读数据和写数据都需要用到部分IO电路，因此多个不同的操作通常不能同时进行，也需要遵守一定的时序。此外，某些操作会消耗很大的电流，为了满足SDRAM设计上的功耗指标，可能会限制某一些操作的执行频率。

DRAM基本命令

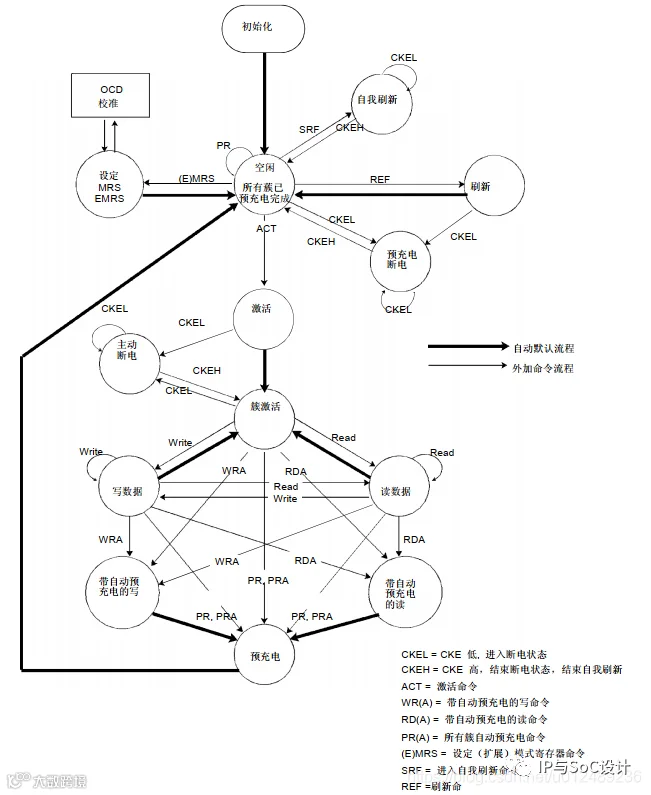

对于一款DDR，我们需要知道通过什么样的方式来控制完成我们需要，我们来看看DDR的状态，DDR的工作就是在这几个状态之间切换：

在芯片上电后，完成初始化后，DRAM处于idle阶段，上图是需要进入各个阶段的时候，应该需要进行那些基本的操作，对于DRAM使用比较频繁的几个基本命令访问方式如下：

刷新模式：储体中电容的数据有效是有时间限制的，所以为了保证数据的不丢失，所以要对DDR进行定时的刷新，SDRAM内部有一个行地址生成器（也称刷新计数器）用来自动的依次生成行地址。由于刷新是针对一行中的所有存储体进行。该模式是由Host主动控制DRAM完成刷新，存储体中电容的数据有效保存期上限是64ms（毫秒，1/1000秒），也就是说每一行刷新的循环周期是64ms。
自我刷新模式：当系统进入低功耗模式，只需要发送一条SRF指令，主要用于休眠模式低功耗状态下的数据保存，比较常见的应用是STR（Suspend to RAM，休眠挂起于内存）。就进入了该模式，此时不再依靠系统时钟工作，而是根据内部的时钟进行刷新操作。期间除了CKE之外的所有外部信号都是无效的（无需外部提供刷新指令），只有重新使CKE有效才能退出自刷新模式并进入正常操作状态。
MRS模式（mode register set）：模式寄存器中的数据控制着DDR2 SDRAM的操作模式。它控制着CAS延迟，突发长度，突发顺序，测试模式，DLL复位，WR等各种选项，支持着DDR2 SDRAM的各种应用。模式寄存器的默认值没有被定义，所以上电之后必须按规定的时序规范来设定模式寄存器的值。
EMRS扩展模式寄存器：存储着激活或禁止DLL的控制信息，输出驱动强度，ODT值的选择和附加延迟等信息。
预充电：对一行读写操作后，关闭现有工作行，准备打开新行的操作就是预充电。
读过程：访问操作开始ACT一个激活命令，主要是激活bank和rol，就等于选通了某一Bank的某一行，接着发送一个read指令，就可以通过数据总线将数据送出去了，然后就进行预充电，恢复到读写的状态，预充电完成后，就恢复到idle状态。
写过程：与读过程基本类似。

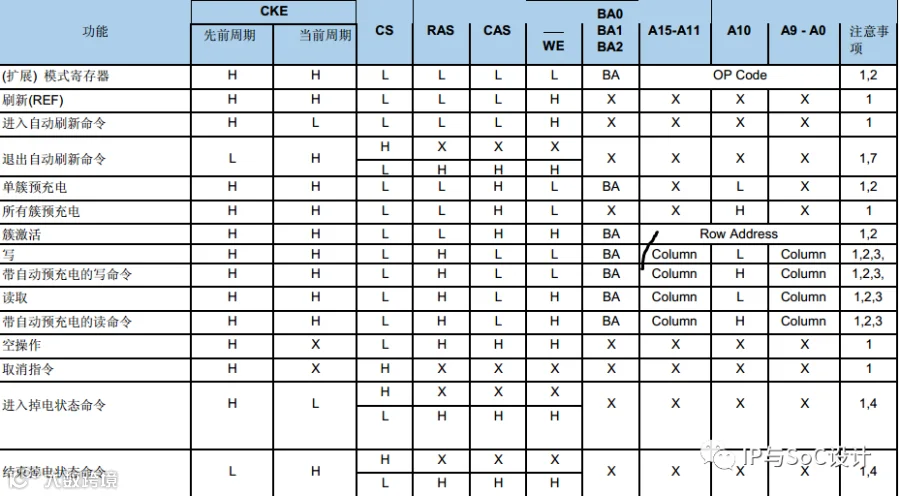

DRAM的基本命令是通过操作各种控制信号/地址信号的组合来完成，下表是DRAM的命令表：

DDR的时序参数

Row Active Command

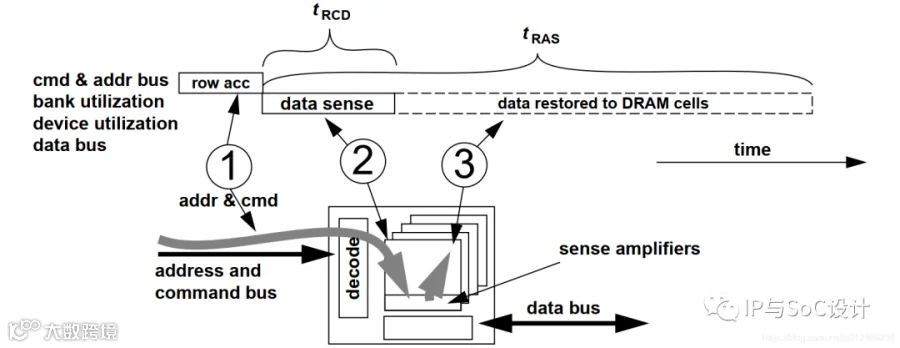

在进行数据的读写前，Controller需要先发送Row Active Command，打开DRAM Memory Array中的指定的Row。Row Active Command的时序如下图所示：

tRCD：RAS－to－CAS Delay（tRCD），内存行地址传输到列地址的延迟时间。

Row Active Command通过地址总线指明需要打开某一个Bank的某一个 Row。DRAM在接收到该Command后，会打开该Row的Wordline，将其存储的数据读取到Sense Amplifiers中，这一时间定义为tRCD（RCD for Row Address to Column Address Delay）。DRAM在完成Row Sense 阶段后，Controller就可以发送Read或Write Command进行数据的读写了。这也意味着，Controller在发送Row Active Command后，需要等待tRCD时间才能接着发送Read或者Write Command进行数据的读写。

tRAS：Row Active Time，内存行地址选通延迟。

由于DRAM的特性，Row中的数据在被读取到Sense Amplifiers后，需要进行Restore的操作。Restore操作可以和数据的读取同时进行，即在这个阶段，Controller可能发送了Read Command进行数据读取。

DRAM接收到Row Active Command到完成Row Restore操作所需要的时间定义为tRAS（RAS for Row Address Strobe）。

Controller在发出一个Row Active Command后，必须要等待tRAS时间后，才可以发起另一次的Precharge和Row Access。

Column Read Command

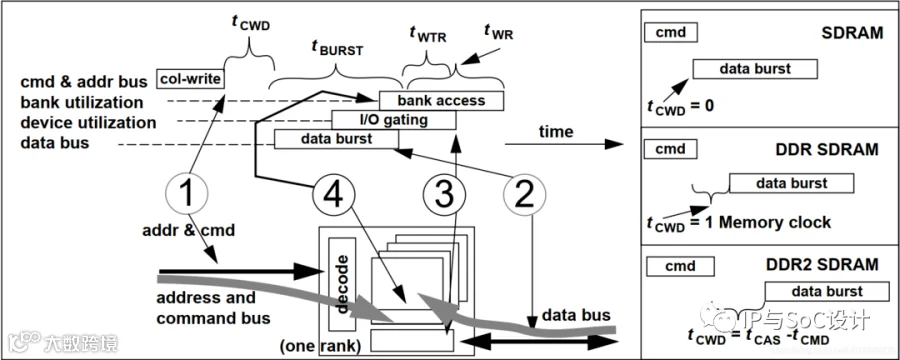

Controller发送Row Active Command并等待tRCD时间后，再发送Column Write Command进行数据写入。数据Burst Length为8时的 Column Write Command时序如下图所示：

tCWD/tCL/tCWL：内存CAS延迟时间。

Column Write Command通过地址总线A[0:9]指明需要写入数据的 Column的起始地址。Controller在发送完Write Command后，需要等待tCWD（CWD for Column Write Delay）时间后，才可以发送待写入的数据。tCWD在一些描述中也称为tCWL（CWL for Column Write Latency）

tWR（WR for Write Recovery）

DRAM接收完数据后，需要一定的时间将数据写入到DRAM Cells中，这个时间定义为tWR（WR for Write Recovery）。该值说明在一个激活的bank中完成有效的写操作及预充电前，必须等待多少个时钟周期。这段必须的时钟周期用来确保在预充电发生前，写缓冲中的数据可以被写进内存单元中。同样的，过低的tWD虽然提高了系统性能，但可能导致数据还未被正确写入到内存单元中，就发生了预充电操作，会导致数据的丢失及损坏。

Precharge Command

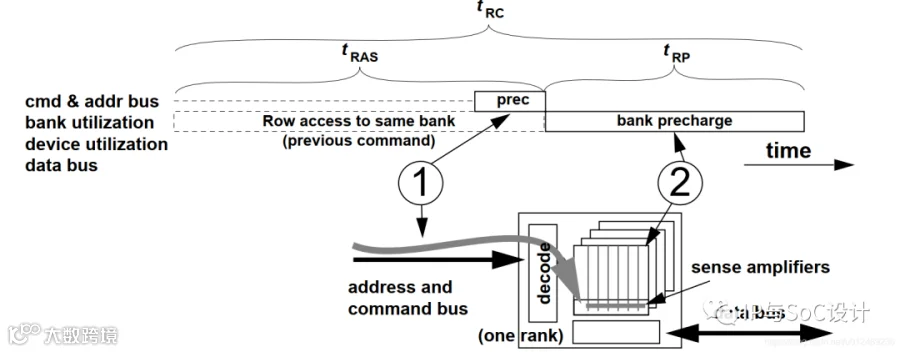

要访问DRAM Cell中的数据，需要先进行Precharge操作。相应地，在 Controller发送Row Active Command访问一个具体的Row前， Controller需要发送Precharge Command对该Row所在的Bank进行 Precharge操作。下面的时序图描述了Controller访问一个Row后，执行 Precharge，然后再访问另一个Row的流程。

DRAM执行Precharge Command所需要的时间定义为tRP（RP for Row Precharge）。Controller在发送一个Row Active Command后，需要等待tRC（RC for Row Cycle）时间后，才能发送第二个Row Active Command进行另一个Row的访问。

从时序图上我们可以看到，tRC = tRAS + tRP，tRC时间决定了访问DRAM 不同Row的性能。在实际的产品中，通常会通过降低tRC耗时或者在一个Row Cycle执行尽可能多数据读写等方式来优化性能。

Row Refresh Command

一般情况下，为了保证DRAM数据的有效性，Controller每隔tREFI（REFI for Refresh Interval）时间就需要发送一个Row Refresh Command给DRAM，进行Row刷新操作。DRAM在接收到Row Refresh Command 后，会根据内部Refresh Counter的值，对所有Bank的一个或者多个Row进行刷新操作。

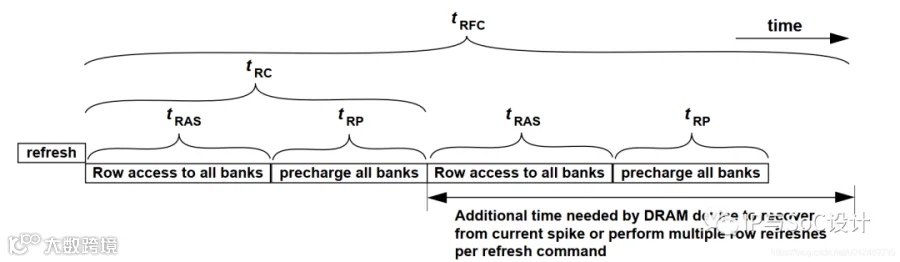

DRAM刷新的操作与Active + Precharge Command组合类似，差别在于 Refresh Command是对DRAM所有Bank同时进行操作的。下图为DRAM Row Refresh Command的时序图：

DRAM完成刷新操作所需的时间定义为tRFC（RFC for Refresh Cycle）。

tRFC包含两个部分的时间，一是完成刷新操作所需要的时间，由于DRAM Refresh是同时对所有Bank进行的，刷新操作会比单个Row的Active + Precharge操作需要更长的时间；tRFC的另一部分时间则是为了降低平均功耗而引入的延时，DRAM Refresh操作所消耗的电流会比单个Row的Active + Precharge操作要大的多，tRFC中引入额外的时延可以限制Refresh操作的频率。

Read Cycle

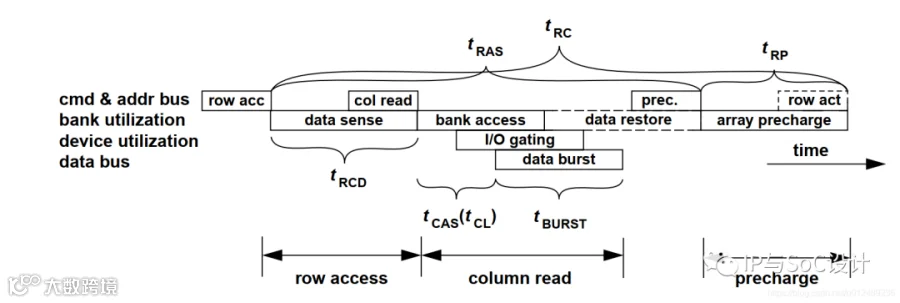

一个完整的Burst Length的Read Cycle如下图所示：

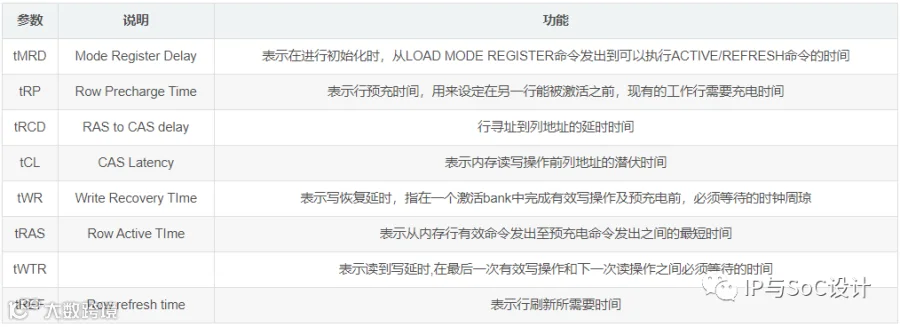

下面是DDR常见的一些参数及定义如下：

上述的DRAM Timing中的一部分参数可以编程设定，例如tCAS、tAL、Burst Length等。这些参数通常是在Host初始化时，通过Controller发起Load Mode Register Command写入到DRAM的Mode Register中。DRAM完成初始化后，就会按照设定的参数运行。

性能分析

在学习完DDR的基本操作和时序参数之后，我们就看看性能的影响。当频率和位宽固定后，带宽也就不可更改，但是在内存的工作周期内，不可能总处于数据传输的状态，因为要有命令、寻址等必要的过程。那么这些操作占用的时间越短，内存工作的效率就越高，性能也就越好。

对于我们来说，最好的方法是提高频率，但是提高频率会受多方面的影响，还有什么办法提高内存访问采取速度。

多通道：现代内存控制器从北桥移入CPU内部，而内存控制器都可以同时操作多个通道。比如现在的笔记本开始支持双通道、三通道，如果数据分布在不同通道的内存条上，内存控制器就可以不用管上面的这些延迟时序，同时可以读取它们，速度可以增加两倍，甚至三倍。
交织方式（Interleaving）：同一块内存分布到不同的通道中去，这样无论Cache命中与否都可以同时存取，多通道的技术才能发挥更大的用处。
超频内存：也就是提升DDR的频率来增加速度。

总结

对于DDR的读写以及一些时序参数的原理性知识后，下一步就进入到DDR的驱动调式，主要是对于一款控制器，我们该如何去调试DDR。其实对于DDR的调试，主要的读写的控制，都是由DDR的控制器完成了，我们主要是通过MRS模式/EMRS模式来完成对于DDR参数的配置，而对于MRS模式的使用，已经集成到DDR控制器中完成了，我们只需要根据控制器手册配置相应的寄存器就可以完成对于DDR调试。

参考文档：
1. DRAM Memory-Access Protocol
2. DRAM Timing
3. DDR2_SDRAM操作时序
