介绍


MIPI：全称移动行业处理器接口（Mobile Industry Processor Interface）。
MIPI是由MIPI联盟发起的为移动应用处理器制定的开放标准。MIPI可分为物理层和逻辑层两大部分。

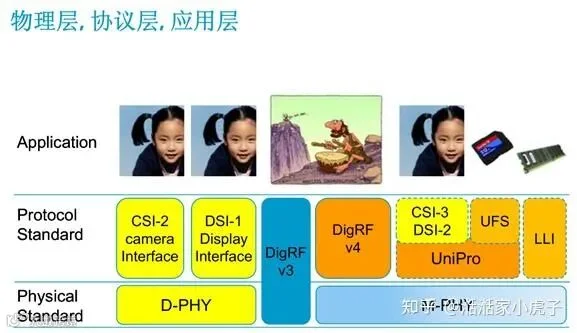

MIPI按照物理层（Physical Standard）划分可分为：D-PHY、C-PHY、M-PHY三种。
D-PHY MIPI简介
D-PHY的逻辑层主要是面向摄像头（CSI）、显示屏（DSI）等用途，D-PHY中的D是罗马数字500的意思，D-PHY最初版本是可以支持500Mbits/s。D-PHY采用差分信号传输方式（不全是差分，LP是单端传输），每条lane由2根信号线组成，分别是P和N，clock lane是必不可少的，data lane的数量可以根据数据传输的吞吐率来选择，至少要有一个data lane。
C-PHY MIPI简介
C-PHY类似于D-PHY，其逻辑层主要也是面向摄像头（CSI）、显示屏（DSI）等用途，C-PHY中的C指的是Channel-limited。C-PHY总共有3条lane，每条lane使用3根信号线，3条信号线彼此差分。C-PHY没有单独的clock，时钟信号是包含在通讯的时序中。
M-PHY MIPI简介
M-PHY支持所有芯片到芯片的应用，以及高性能的摄像头和内存应用。M-PHY中支持的芯片到芯片应用协议包括DigRF、LLI，以及用于高性能相机应用的CSI-3等。M-PHY使用嵌入式时钟。当前很少用到，比较超前。


D-PHY电气特性介绍

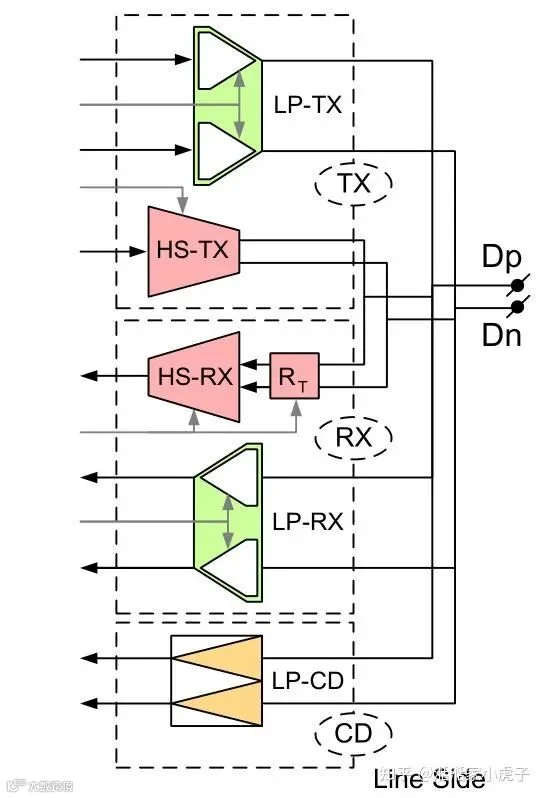

D-PHY包含如下几种电气功能：高速发送（HS-TX），高速接收（HS-RX），低功耗发送（LP-TX），低功耗接收（LP-RX），低功耗争用检测（LP-CD）。PHY不需要包含所有的电气功能，我们根据需求来配置它的电气功能。但是任何物理层的电气特性都需要满足这些电气表，下图是全能的电气特性图。
D-PHY在使用的过程中，类似于其他总线也有Master和Slave之分，如在用Soc驱动LCD时使用D-PHY MIPI信号，这时Soc就是Master，LCD就是Slave。
Clock信号是单向信号，只能Master向Slave提供，永远不变。
Data信号可以是单向信号，也可以是半双工信号，即可以反向传输。反向传输的本质其实是通过Master去读Slave里的数据。这种半双工的双向信号的数据传送，在反向传输数据的时候（Slave To Master），带宽只有正向传输（Master To Slave）的四分之一。


管脚连接方式


通常按照如下方式进行连接。


Lane信号幅度和定义


D-PHY Lane的模式分为了2种，分别是High-Speed和Low-Power，在传输的时候，信号的幅值也不一样。
High-Speed也叫Burst Mode，用于高速的数据传输，其实就是图像数据传输。在这种模式下，吞吐率可以达到2500Mbps，也就是2.5Gbps/per Lane。
Low-Power模式用于一些控制信息，比如传指令，在这种模式下的最大速率是10Mbps。

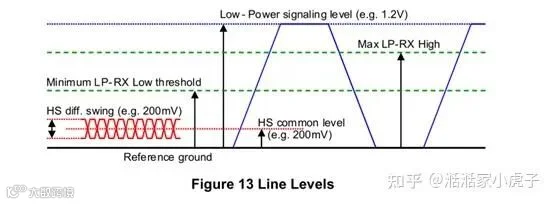

如上图，HS代表了High-Speed。HS模式下，为差分信号传输，信号电平在100mV~300mV（200mV的压摆）。LP模式下，Lane上的2根线是独立的信号，不在具有差分的意义，为单端信号传输，信号电平在0~1.2V（1.2V压摆）。
从上图可以看出，HS差分传输的信号的最大摆幅是小于LP的低电压阈值的，所以LP的接收时钟接收到的是HS信号低。
无论是HS模式还是LP模式，都采用LSB fisrt，MSB last的传输方式。


Lane线上的模式


我们通过spec可知：
Data Lane有High-Speed模式和Low-Power模式。Low-Power模式又分为了Control Mode和Escape Mode，Escape Mode又分为了Trigger、Ultra Low Power State、和Low-Power Data transmission。
Clock Lane有High-Speed模式和Low-Power模式，Low-Power模式有Ultra Low-Power。

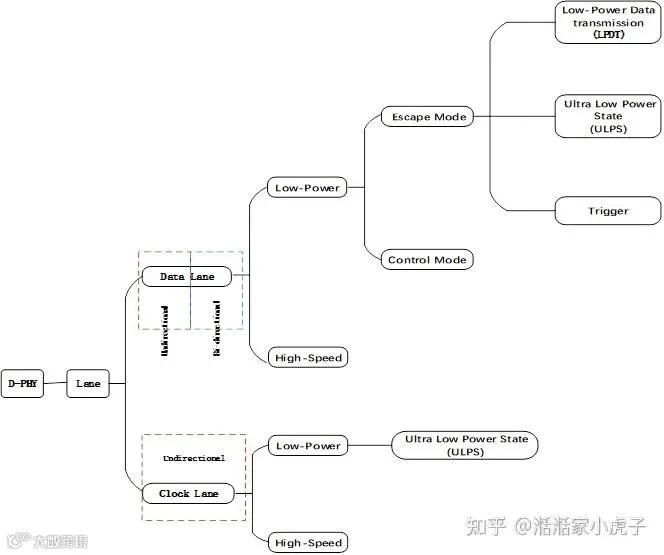

详细见下框图。
了解了上面的许多模式，MIPI D-PHY如何进入这些模式呢？并且告诉对端我进入了这些模式了呢？
状态码（State Code）
MIPI D-PHY通过定义State Code来定义状态转化。
HS-0：表示High-Speed模式下，Dp那根线的数据是0，由于High-Speed是差分信号，那么Dn固然就是1。
HS-1：表示High-Speed模式下，Dp那根线的数据是1，由于High-Speed是差分信号，那么Dn固然就是0。

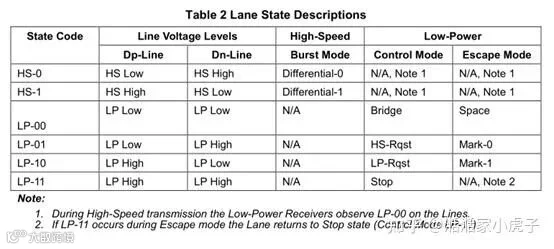

前面说过，在Low-Power模式下，Lane的2根线是独立的，不代表差分信号，那么2根线就有4种表达方式：
LP-00：表示在Low-Power模式下，Dp那根线的数据是0，Dn那根线的数据是0。
LP-01：表示在Low-Power模式下，Dp那根线的数据是0，Dn那根线的数据是1。
LP-10：表示在Low-Power模式下，Dp那根线的数据是1，Dn那根线的数据是0。
LP-11：表示在Low-Power模式下，Dp那根线的数据是1，Dn那根线的数据是1。
D-PHY Data Lane
High-Speed Data Lane传输
在正常情况下，Data Lane要么是在Low-Power Mode，要么就在High-Speed模式，如何进入High-Speed呢？

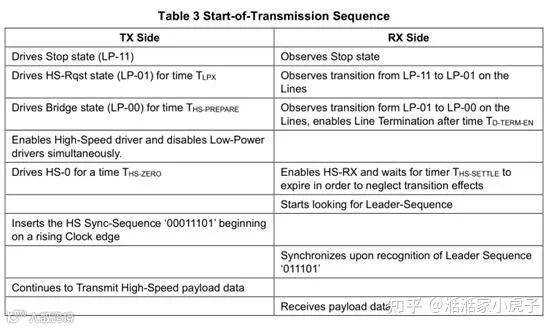

MIPI的D-PHY规定，一个Data Lane进入High-Speed的方式为发送一个Start-Of-Transmission Sequence即SOT信号，这个SOT信号的组成为：
即，顺序设置LP-11、LP-01、LP-00、HS-0、发送HS Sync 00011101序列，然后发送数据。

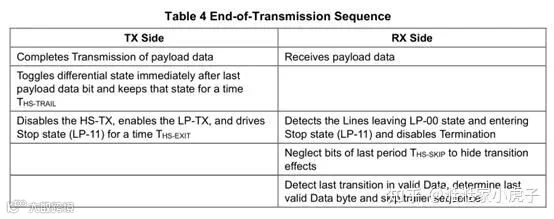

发起了High-Speed Transmission后，如何停止？这里MIPI定义了一个和SOT对应的东西，叫End-of-Transmission，即EOT。相对于发送开始，停止发送的流程比较简单，如下：
说白了，就是准备停止的时候，发送LP-11、

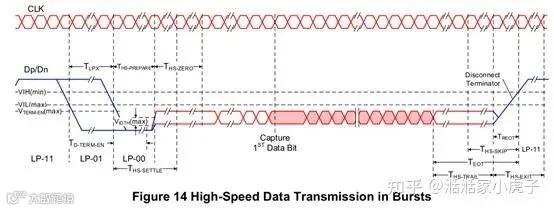

所以，整个高速收发的开始和结束的时序图如下所示。
在发送端，开始进入Stop（LP-11），然后通过拉LP-01、LP-00、HS-0、发送Sync字段（HS-00011101）然后就不断的发送差分数据；直到数据发送完毕（如果完毕了），退出High-Speed模式，再次进入Stop State；Stop State比较关键，最后都是进入Stop模式，可以理解为PHY stand by 了；
双向传输Data Lane Turnaround

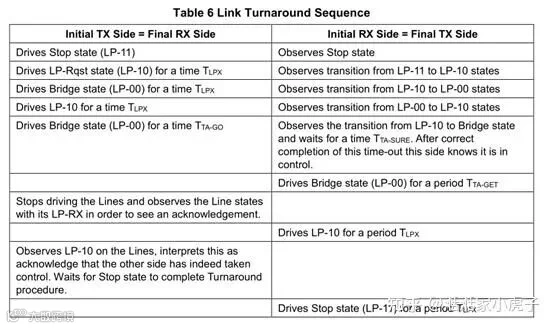

前面一直说Data Lane是双向传输，但是都只看到单向传输的部分，这里就是双向传输了，它被称作Turnaround，这个操作是在Control Mode下完成的，具体流程见下。
注意，即便是Turnaround了，但是Master和Slave的角色依然不变。
也就是LP-11、LP-10、LP-00、LP-10、LP-00、Wait ACK（接收LP-00）、接收LP-10、接收LP-11。

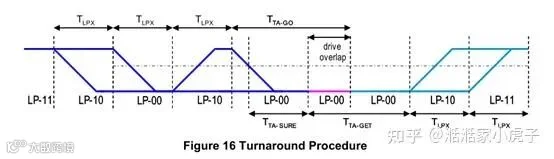

它的时序如下：
Data Lane的Escape模式
还记得前面讲High-Speed和Low-Power的时候吗？Low-Power进而分为了Control Mode和Escape Mode，Control Mode可以理解为LP-00、LP-11等等，这里我们将展开Escape Mode。
注意：这里的Escape模式，指的是Data Lane的，不是Clock Lane。
Escape Mode是Low-Power的一种，针对Escape Mode又细分了好几种，于是我们基于之前的介绍，进行扩展：1）Low-Power Data Transmission ，简称为LPDT，意味在LP模式下进行数据传输；2）Ultra-Low Power State：简称为ULPS，超低功耗状态；3）Trigger来说的话，现在只有一个 Trigger就是Reset，用于触发Reset；它们都预留了一些内容，来适应以后的标准升级。
进入Escape模式
前面说了模式划分，如果要进入Escape模式的话，需要通过一个叫Esccape mode Entry的流程。
这个流程为：LP-11、LP-10、LP-00、LP-01、LP-00。
和之前不一样的是，Escape模式定义了一些trigger和mode，那执行一串LPxx后，到底想进入哪个模式，或者Trigger一个什么呢？
所以，这里定义了一个叫Entry Command的东西。
也就是说，真正进入一个Escape的下面的一个子模式，或者Trigger的话，需要这样的流程：
LP-11、LP-10、LP-00、LP-01、LP-00、[Entry Command]

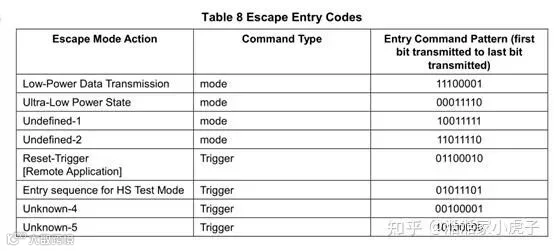

这个Entry Command编码为：
那些Unknown的和Undefined的，为了将来预留的；

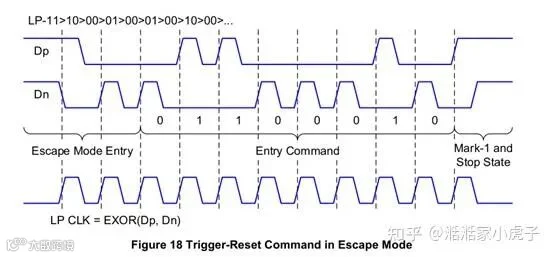

举个例子，以Trigger Reset为例，它的时序为：
Low-Power Data Transmission

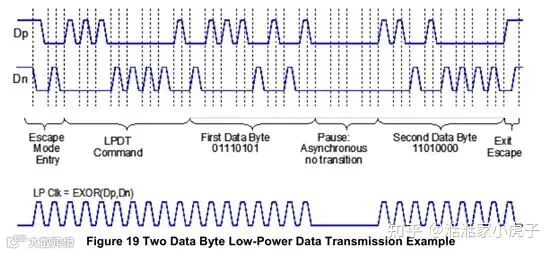

如果在进入Escape mode的时候Entry Command指定为了Low-Power Data Transmission，会进入这个LPDT模式。这个模式下，数据可以在低速情况下进行传输，Lane可以暂停发送。
可以看到，在传输First Data Byte后Second Data Byte的时候，中间停止了一会。
Ultra-Low Power State
如果在进入Escape mode的时候Entry Command指定为了Ultra-Low Power State（ULPS）的话，这个Lane将进入ULPS。
D-PHY Clock Lane
Clock Lane和Data Lane有点不一样，虽然都可以抽象为单端的高速差分信号，Clock Lane没有Escape模式，但是Clock Lane有ULPS模式。
Clock Lane High-Speed And Low-Power

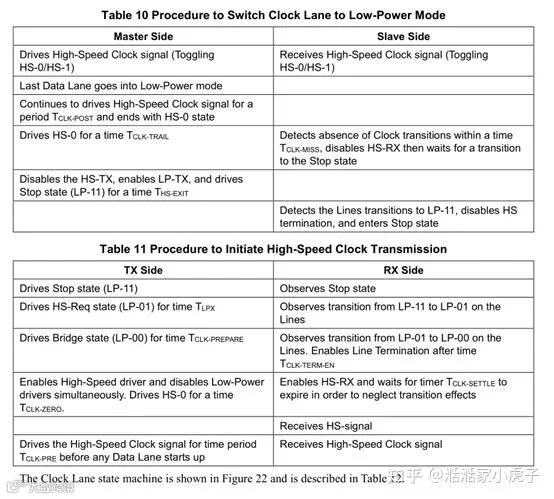

这里我们关注Clock Lane和Data Lane在进入和推出Low-Power的时候的时序：
可以看到，在Data Lane进入Stop State的时候，再经过Tclk-post后，Clock Lane才进入HS-0的状态，然后在HS-0持续Tclk-trail后，进入到LP-11状态。
但需要发数据的时候，Clock Lane先进入LP-11，然后进入LP-01并位处 Tlpx，进入LP-00并维持一些时间Tclk-prepare，维持HS-0，时间为Tclk-zero，Clock Lane就可以正常工作了，在经过Tclk-pre后，Data Lane方可工作。

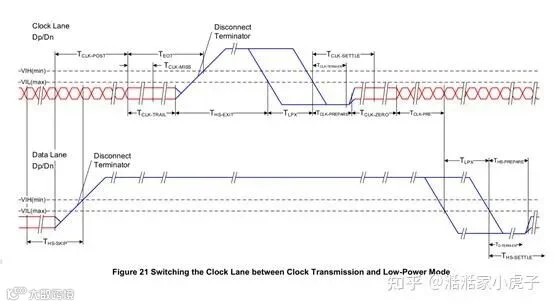

整个过程如下所示：
Clock Lane进入Ultra-Low Power State
虽然针对Clock Lane没有定义Escape模式，但是它定义了Ultra-Low Power State，进入Clock Lane的Ultra-Low Power State的方式为：LP-11、LP-10、LP-00。
争用监测（Contention Detection）
正常情况下，连接的两端，在给定的一个时间内，只能够有一方去驱动线上的信号。当其中一端出现了故障，比如，同一时间，两端同时尝试去驱动同一个 Lane，或者两端都不驱动这条Lane，D-PHY管这种情况叫做“争用”（Contention）。
具备双向通信的LP Lane，都必须具备Contention Detection的能力，并且监测出如下冲突：
1、Modules两端同时向反向驱动一条线；
2、Modules一端驱动一条线为LP-high，同时另一端驱动这条线为HS-low；
上面的第一种情况，能够被LP-CD和LP-RX组合起来监测到；
上面的第二种情况，应该能够被LP-RX监测到；
监测的原理，可以参考Spec。
