下一代PCIe5.0/6.0技术热潮趋势与测试挑战

牛芯半导体

2024-09-27

导读：本文转载自ElectroRent，转载文章仅供学习和研究使用。

本文转载自ElectroRent，转载文章仅供学习和研究使用。

大模型时代已经到来，AI大模型技术快速成熟，进入万亿参数时代，对于AI算力性能要求越来越高，表现为计算系统的节点内卡间互联与节点间的网络互联，高速互联的底层是PCIe，对于PCIe的技术迭代和落地迫切。

PCIe 5.0/6.0技术升级

1）信号速率方面

从PCIe 3.0、4.0、5.0到6.0，数据速率翻倍递增，6.0支持64GT/s，16路双向传输带宽可达256GB/s。

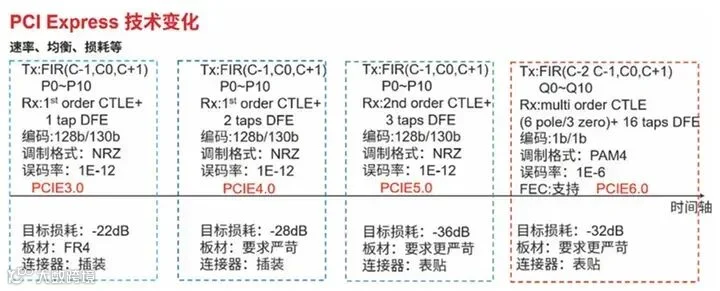

图1：PCIe技术变化

2）调制格式方面

PCIe 3.0~5.0都采用NRZ调制格式，在PCIe 6.0时首次采用高阶调制格式PAM4，在信号幅度相同的情况下信噪比天然会下降约9.5dB，因此对噪声更加敏感（比如电源噪声、串扰、反射等），为降低该影响，采用了格雷码映射（MSB,LSB），如下展示了格雷码映射的PAM4眼图，在噪声影响下，低比特LSB更易引起反转导致出错，若噪声幅度较高，也会引起2bit反转，但概率较低。

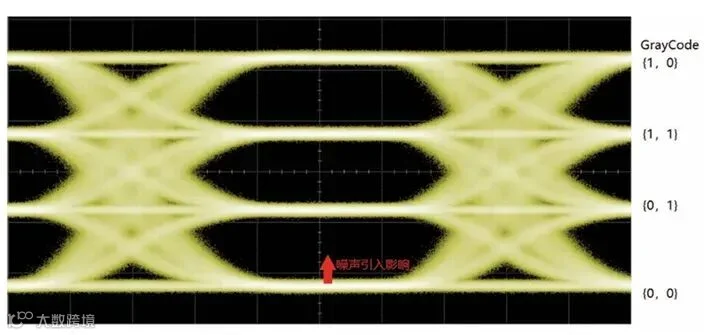

图2：PAM4眼图

3）收发架构方面

为支持PAM4调制格式，通常采用DAC产生信号，ADC接收信号，发送侧为克服传输链路影响，通常会用多抽头的FIR实现，PCIe 6.0采用4抽头的FIR，接收侧为补偿高频损耗和多比特码间干扰会用到CTLE+DFE，当前架构会利用DSP技术根据ADC模数转换的数据点实现数字域处理，该技术也可以有效克服PVT的变化对信号带来的影响。

4）编码与数据流方面

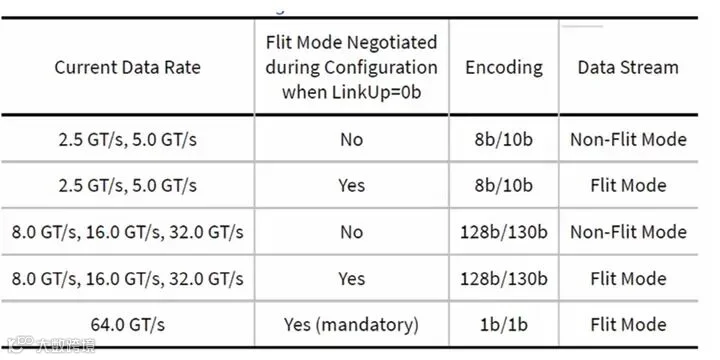

PCIe 3.0~5.0均采用128b/130b编码方式，相比PCIe 1.0~2.0降低了开销提高了编码效率，默认支持Non-Flit流模式，PCIe 6.0采用1b/1b编码并且必须支持Flip流模式。Non-Flit模式支持可变大小TLP、4字节CRC用于TLP、2字节CRC用于DLLP。而Flit模式则支持256字节固定长度包括235字节TLP、6字节DLP、8字节CRC和6字节FEC，没有Sync Header/Framing Token，TLP和DLLP没有独立的CRC，通过这些开销的优化相对提高了带宽利用率。

图3：PCIe速率、Flit、编码等特点

5）互连通道及连接器方面

PCIe 5.0~6.0相比PCIe 1.0~4.0速率更高，SI、PI要求也有提高。电源方面，插卡最大功耗可提升至600W，将在6.0 CEM中更新；信号方面为保证信号完整性要求使用表贴连接器；互连通道方面，与PCIe 5.0类似，要求主板支持约12 inch，插卡支持约3-4 inch，可以想象下，如果PCIe 6.0仍旧采用NRZ调制格式，64GT/s速率奈奎斯特频点在32GHz，那么通道IL将小于-60dB（参考下图通道仿真结果），很难通过现有技术实现该信号的高频补偿，考虑实现成本和技术复杂度，采用高阶调制PAM4是种不错选择，相比PCIe 5.0奈奎斯特频率不变，当前可用板材下可传输相似距离。

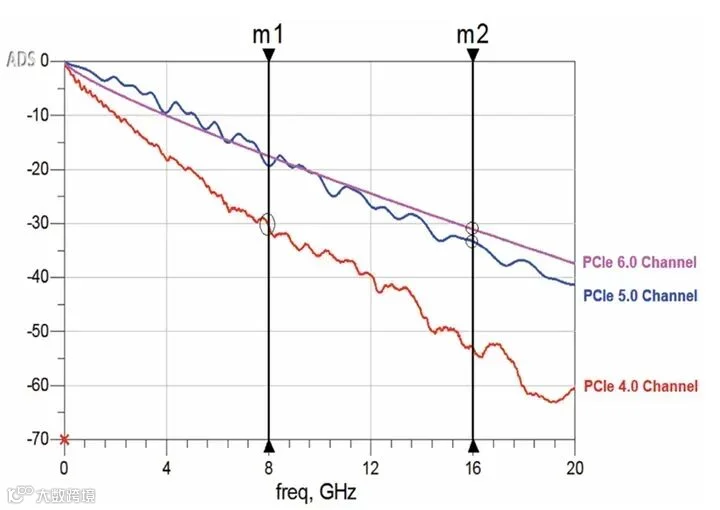

图4：不同信道插损仿真图

6）误码率方面

PCIe 3.0~5.0均要满足1E-12，PCIe 6.0由于采用PAM4，对噪声和反射更敏感，结合格雷码映射特点（易发生单bit 错误），接收侧会关注first bit error，规范会用FBER衡量。由于链路接收机会用到DFE均衡，若有单bit出错，它这会引起后续接连出错。如果造成误码的源是共有的，比如电源噪声，那么也会引起其他lane出错，系统BER依赖于FBER和lane间的错误相关性。规范定义了FBER是1E-6，那么为什么是1E-6呢?能否放宽至1E-4, 满足PCIe 5.0通常的传输距离或IL目标呢?答案是否定的。参考以太网标准放宽至1E-4,需要使用复杂RS-FEC 纠错,延时将增加到约100ns量级,这对负载和存储等对时延敏感的应用是一个很大的挑战。一旦确定FEC技术将应用至整个PCIe 6.0的生命周期,传输通道优化还有其他更多手段,比如更新板材,更复杂信号调理等。为满足FBER=1E-6目标,PCIe 6.0引入轻量级FEC和鲁棒性强的CRC算法实现修正和错误检测。相比100G/400G以太网标准中经常用到的RS（544,514），该FEC实现相对简单，在固定包长度Flit模式下，6字节的FEC“保护”242字节Payload和8字节CRC，2字节1组实现FEC Group通过交织方式抵抗突发错误。如果FEC解码完成，但CRC仍检测到错误，那么接收侧会发送NAK启动重传，为提高效率，该模式下不会重传NOP-only TLP包。通过上述FEC、CRC适配FBER=1E-6要求，同时保证出错情况下重传概率在5E-6、带宽额外消耗约0.05%、FIT接近0。

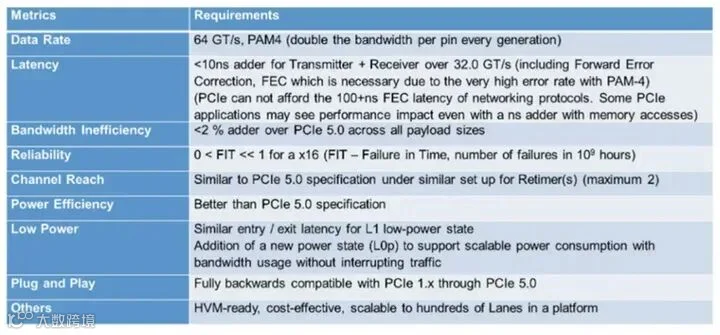

图5：展示PCIe 6.0的重要变化

PCIe 6.0 测试测量挑战

1）PCIe 6.0 规范状态

当前PCIe 6.0 Base spec v1.0已经发布，CEM Spec和Phy Test Spec还在讨论中。

2）Tx 信号完整性方面

相比PCIe 5.0，PCIe 6.0新增了SNDR、RLM、JnU、Jrms和Preset测试。

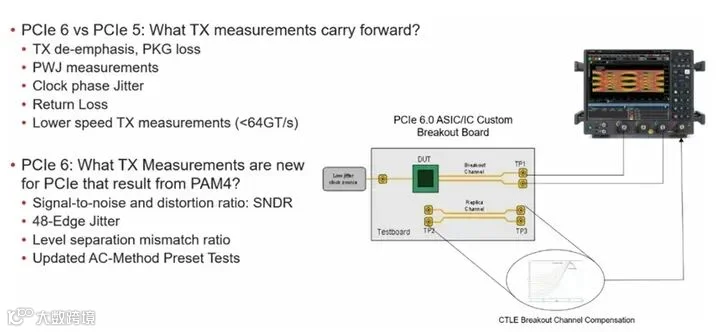

图6：PCIe 6.0 Tx测试参数变化

3）Rx接收误码率方面

在16G、32G和64GT/s接收校准时RJ不再是主要调节目标EH/EW的参数，通过信道自身插损调节实现粗调，SJ/DMSI 实现细调，综合实现目标EH/EW。Rx Reference Package的S参数模型是嵌在示波器中实现的，通过TP2端面信号测量和嵌入S参数的计算并结合参考的CTLE+DFE/CDR得到TP2P EH和EW。这里的EH和EW是目标PAM4眼图的Top Eye参数（ 6mV EH / 0.1 UI EW @1e-6 BER）。目前Sigtest还未发布,校准时采用seasim作为数据处理工具。

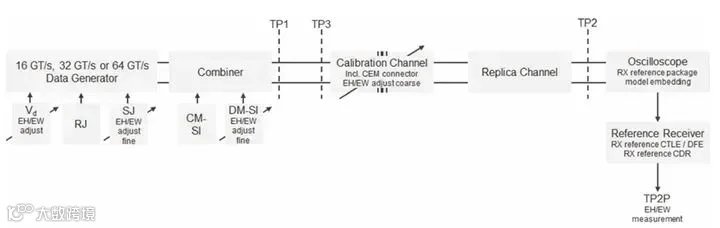

图7：PCIe 6.0芯片Rx校准

64GT/s接收测试时，无论是芯片还是CEM，通常需要进行链路训练进入loopback，才能完成误码率测试。能否支持更高速率切换、能否支持对噪声敏感的NRZ/PAM4格式切换都是挑战，另外是否支持SSC和FEC解码挑战更大。为消除环回channel对误码率影响，可以利用外置Redriver及内部自适应均衡配合实现。

图8：PCIe 6.0芯片Rx测试

4）互连通道方面

端到端链路包括封装、PCB布线、连接器、过孔、耦合电容等，和PCIe 5.0相比有所变化，参考下图，其一体现在端到端IL限制到了-32dB，其二体现在RC的IL限制到了-7.9dB，EP的IL限制到-4.1dB，链路相关插损仍旧需要使用20GHz网分实现标定。

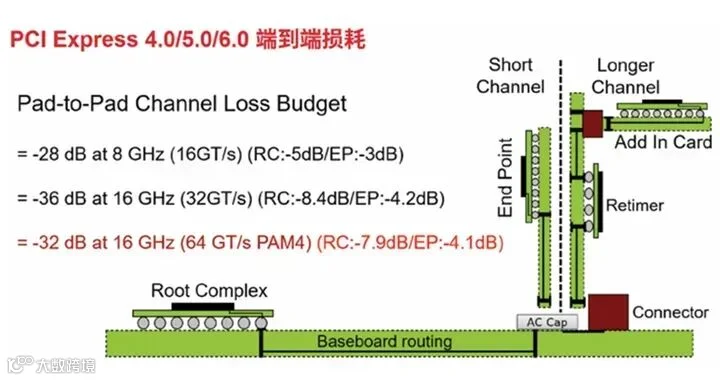

图9：PCIe 5.0/6.0 端到端损耗比较

5）参考时钟方面

共时钟架构下PCIe 6.0参考时钟抖动在100fs(rms)，相比PCIe 5.0参考时钟抖动limit下降了67%，这对测试测量带来挑战，要求仪器固有抖动不能太高。在信道仿真时考虑实际系统噪声影响，抖动limit可放宽至0.15ps(rms)。

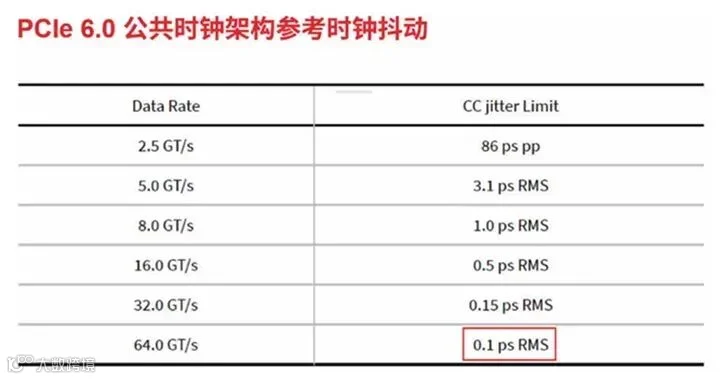

图10：参考时钟抖动要求
