JESD204B基本协议


使用到ADI的东西，基本没有太去关注协议，只是简单有个了解就行。在实际调试的时候，用的也是Xilinx的评估版的JESD的IP，基本不需要自己做什么工作，就能够把整个系统运行起来。

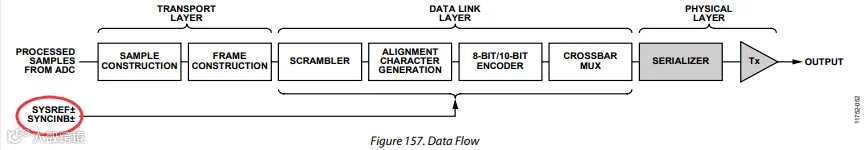

下面这个图是AD9680的一个基本的结构框图，可以看到这个ADC的作用就是对输入的信号进行采集量化，在JESD204B链路建立之后，按照特定的格式组成数据帧，然后将数据帧通过JESD的接口将数据发送到FPGA上。基于JESD204B的ADC和DAC，在使用的时候，只需要去弄清楚链路是如何建立的，就基本宣告JESD的驱动成功了。
JESD204B链路参数
在JESD204B的链路建立的过程中，最重要就是需要去关注链路所需要的参数，这些参数是后面对FPGA当中JESD IP的配置和对AD9680配置十分重要的，JESD IP的手册可以参考PG066和PG198这两个手册。

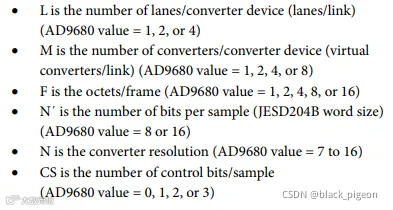

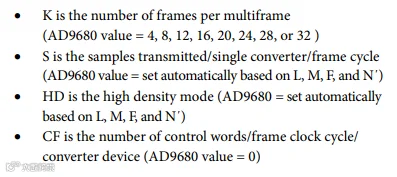

无论是JESD的发送还是接收，关于链路建立的关键参数都是一致的，如下面从AD9680的手册当中截取出来的一些参数。
通过这些参数，能够确定JESD链路当中所需要使用到的LANE的数量，JESD该如何来进行组帧，组成的数据帧当中哪些位是数据位哪些位是控制位，组成的数据帧是对应哪一个ADC当中的哪一个转换器的。举个基于AD9680和FPGA进行全带宽传输的简单的例子：L=4，M=2，F=2, N’=16, N=14, CS=2。
K=32对应到JESD的链路当中就是L=4需要4个lane来建立JESD 204链路，从FPGA角度来看就是需要使用到4个高速收发器接口；

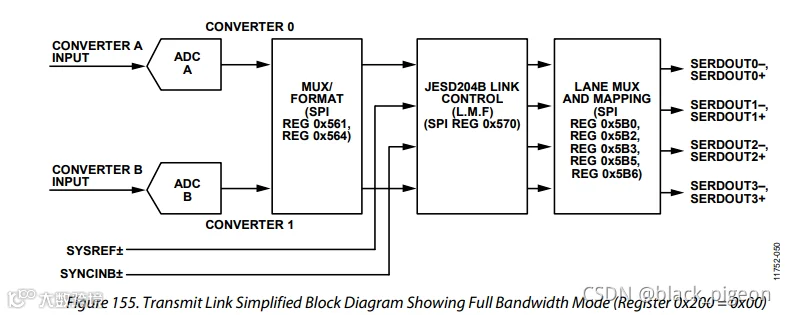

M=2产生ADC数据的数据来源有两个，如下面图中所示；
N’=16表示一个采样点中包含16bit数据，N=14表示ADC的采样精度为14bit，CS=2表示在传输JESD的数据的时候有两位的控制位，这样就能够很好地理解N’,N和CS的关系了，一般情况下一个采样点包含了具体的数据和控制位；
F=2表示一个数据帧当中有两个字节的数据，这两个字节刚好能够表示一个采样点；
K=32表示一个多帧当中有32个数据帧，通过前面的F参数，不难计算出一个多帧包含有64个字节的数据；
上面只是一个对JESD链路当中参数的简单介绍，实际使用的时候，多看手册，弄清楚每个参数在具体的应用当中的作用。

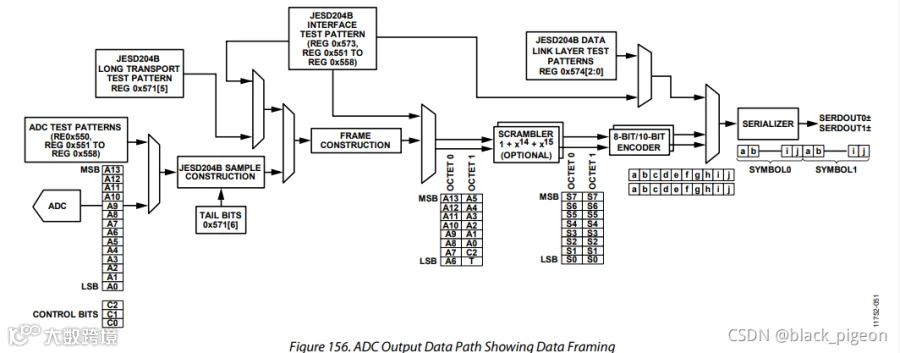

下图是一个ADC采样点经采样后从传输层经过数据链路层，最终经过物理层进行传输的过程。在这个过程中，可以看到在具体的数据帧党总，上面介绍的一些关键的参数的具体表现形式。
JESD204B的分层

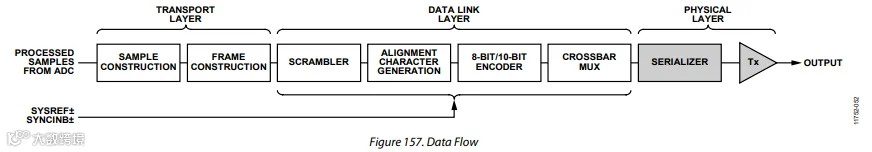

就像学习以太网要先了解一下OSI的涉及参考模型一样，在JESD当中，也有一个参考的数据分层的物理模型，下图所示的就是一个简单的JESD204B的分层。主要有三个层级，分别是传输层、数据链路层和物理层。
  • 传输层：传输层负责将数据打包映射到有字节组成的JESD204B数据帧当中。传输层的映射关系是由链路层的设置的参数来决定的。
  • 数据链路层：数据链路层负责数据传输的底层功能，这些功能包括对数据进行加扰，插入用于多芯片同步，通道对齐等控制字符，完成8B10B转换，发送初始通道对齐序列（ILAS）等。ILAS是一个比较重要的序列，这个序列当中包含了链路的一些信息，在接收方当中，可以通过这个序列来知道当前链路的一个配置的状态。
  • 物理层：物理层就是负责将数据进行传输的层，也就是FPGA和AD9680之间具体的高速接口。
链路建立的过程
在进行JESD204B的调试过程中，最重要的一步就是链路建立的过程。只要能够正确地建立起JESD204B链路的link，那么后续的工作就比较简单了。因此首先需要弄清楚链路建立的一个过程。
在JESD204B subclass1中链路的建立主要包含以下几个步骤：
1. Code Group Synchronization （CGS）and SYNCINB±
2. Initial Lane Alignment Sequence（ILAS）
3. User Data and Error Detection
CGS & SYNC
在CSG阶段，是一个同步的阶段，如果对Xilinx的高速接口有一定了解的话，就知道高速接口当中是如何实现数据和时钟的恢复和数据的对齐的。在CSG阶段，JESD的发送器会不停地发送/K28.5/字符。在JESD的接收器当中，就会根据所接收到的数据来检测是否接收到了/K28.5/字符，如果检测到了，就会使SYNC信号拉高，从而提示JESD发送器，当前已经检测到了/K28.5/，也即已经同步上了。
这里需要提一下SYNC信号。在前面数据链路层当中，我们可以在数据链路层当中，有两个用于控制数据链路层的信号，分别是sysref和sync。JESD204B子类1是否同步上，跟这两个信号有着很紧密的关系。
举个简单的例子。ADC转换器AD9680作为JESD的发送方，FPGA作为JESD的接收方，两者一个共同的参考信号sysref，链路是否建立是根据LMFC与sysref共同来决定的，作为数据的接收方，FPGA若成功检测到当前已经同步上，需要拉高sync，告诉AD9680当前FPGA已经能够同步了，数据的发送方才会进行下一步的操作。若sync一直不拉高，那么链路的建立将会一直处于CGS阶段，在JESD当中也就只能接收到/K28.5/(0xBC)。

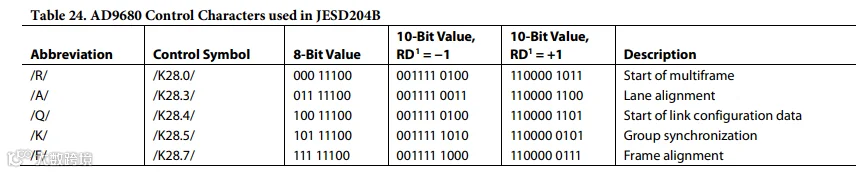

JESD常用的字符如下：
ILAS阶段
在这个阶段当中，JESD的发送方，会发送JESD链路的配置信息。ILAS阶段一般包含4个多帧。每个多帧以/R/字符表示开始，以/A/字符表示多帧结束。
在第一个多帧当中，填充的主要是0~255的递增数。
在第二个多帧当中，以/R/字符表示开始，然后发送一个Q字符，用于表示开始发送链路配置数据，从第三个字符开始发送链路配置数据，链路配置数据一共14个字符，其余地方用递增数进行填充。
第三个和第四个多帧，结构和第一个多帧一致。
用户数据
在ILAS阶段完成之后，就可以进行用户数据传输了。这些东西在JESD的IP里面都已经集成得很好了，在使用IP的时候，能够大大地减轻设计的难度。
