Retimers

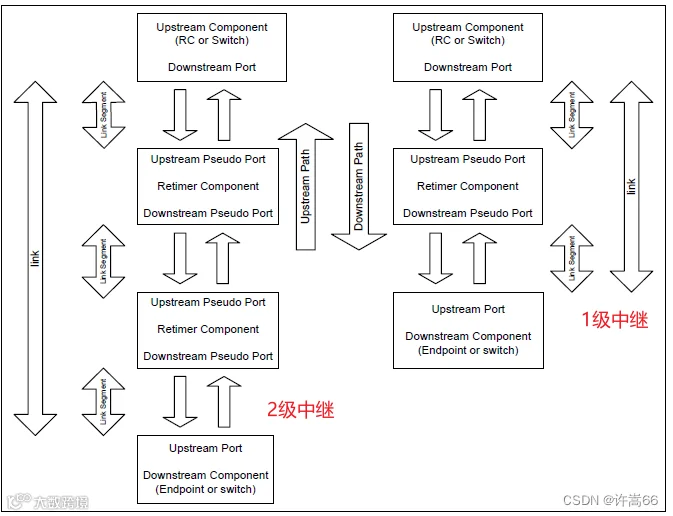

拓扑结构
Forward mode数据透传模式
跳转到Execution Compliance mode：（1）当前speed是2.5GT/s，连续5ms or longer收到了link and lanes number是PAD的TS1 OS，另一个伪端口未检测到退出电气空闲；（2）如果**any lane收到了compliance pattern或者收到了EIOS，随后持续5ms的电气空闲，最后出现不能被透传的Electrical idle。
跳转到Execution Equatlizaiton mode：any lane收到了两个连续的EC=10的TS1 OS。
跳转到Execution Slave loopback mode：** any lane收到了两个连续的TS1 or TS2 OS 且Loopback = 1。
Execution mode
phase2：设置Retimer Equalization Extend Bit =1(16GT)，收到EC=11的TS进入Phase3 Active；
phase3 Active：待对方参数调整，自己满意后跳转到phase3 passive，对于16GT还需要满足收到两个连续的Retimer Equalization Extend Bit =0 的TS1;
phase3 Passive：发送EC=11 Retimer Equalization Extend Bit =0 的TS序列，当Link partner USP退出phase3 自己则退出至forward mode。
phase2 Active：待对方参数调整，自己满意后跳转到phase2 passive，对于16GT还需要满足收到两个连续的Retimer Equalization Extend Bit =0 的TS1；
phase2 Passive：发送EC=01 Retimer Equalization Extend Bit =0的TS，当DSP进入到phase3 Active ，自己进入phase3；
phase3：发送的TS序列中Retimer Equalization Extend Bit =1(if DSP 伪端口处于phase 3 active)，Retimer Equalization Extend Bit =0(if DSP 伪端口处于phase 3 passive)，如果所有的lanes收到EC=00 的TS1 OS则进入forward mode。
Slave Loopback
