协议参数的最终确定


双方都通告的协议模式
  • “68B包裹运输模式”：如果两个快递中心都表示自己能提供“68B包裹运输模式”，那么在最终配置消息（{FinCap.Adapter}）里，这个模式就会被标记为可用（设为1b）。
  • “CXL 256B包裹运输模式”：同理，如果双方都能提供“CXL 256B包裹运输模式”，最终配置消息里也会把它标记为可用。
  • “PCIe包裹运输模式”：双方都能提供该模式时，最终配置消息里相应位也设为1b。
流式运输协议
如果双方商量用“流式运输协议”，就不需要交换{FinCap.Adapter}消息来确定这个运输栈的配置。这就好比双方选择了一种特殊的流水式运输，有自己独立的一套规则，不需要在这个通用的配置消息里再说明。
额外握手确定细节

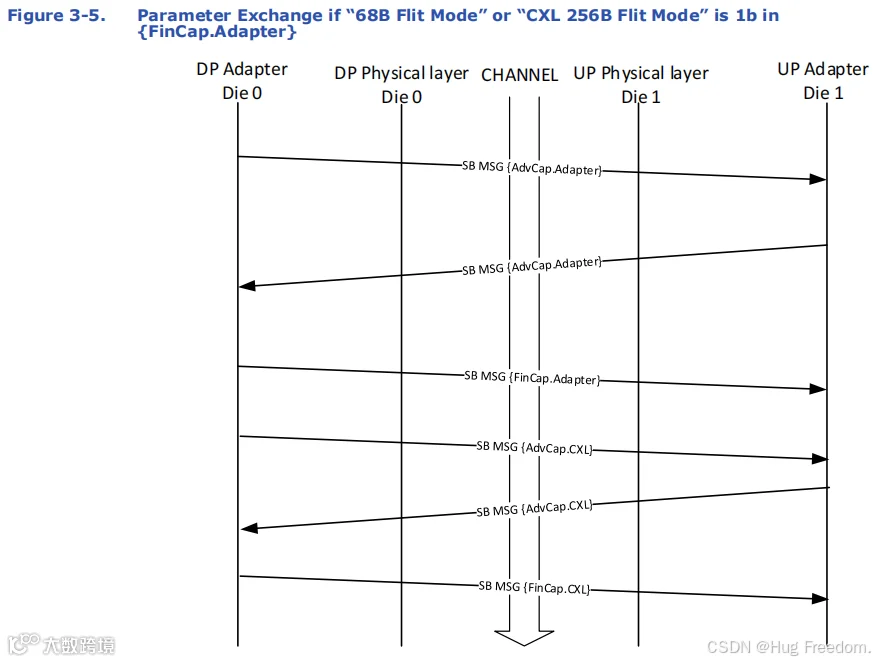

如果最终配置消息里确定了“68B包裹运输模式”或者“CXL 256B包裹运输模式”，还得再进行一次“额外商量”（额外握手）。用{AdvCap.CXL}和 {FinCap.CXL}消息来确定这种模式下的具体细节，比如包裹的包装方式、运输速度等。最终，{FinCap.CXL}和{FinCap.Adapter}这两个消息结合起来，就能确定具体的运输协议和包裹格式。


其他参数的最终确定
（PCIe或CXL协议场景）


  • “原始运输格式”：如果两个快递中心都表示自己支持“原始运输格式”，那么在最终配置消息里，这个格式就会被标记为可用。
  • “重试机制”：如果双方都支持“重试机制”（货物运输出错可以重新运输），并且没有采用“原始运输格式”，那么适配器（快递中心的调度员）就会启用这个机制，最终配置消息里“重试机制”也会标记为可用。
  • “增强多协议启用”：如果双方都支持“增强多协议启用”，那么两个运输小组（Stack0和Stack1）都会被启用，最终配置消息里相关的三个参数（“增强多协议启用”“、Stack0启用”、“Stack1启用”）都会标记为可用。
  • “多协议启用”：如果双方都支持“多协议启用”，但没协商“增强多协议启用”，那么两个运输小组同样会被启用，最终配置消息里“多协议启用”、“Stack0启用”、“Stack1启用”都会标记为可用。
  • 未协商多协议情况：如果没有协商“增强多协议启用”或者“多协议启用”，就按照“最低共同标准”来确定哪个运输小组启用。比如，双方都有一个基础的运输小组，就启用这个小组。如果两个运输小组的启用都被通告了，就优先选择Stack0来工作，最终配置消息里只有“Stack0启用”会标记为可用。
  • 特定格式：如果双方都支持“CXL_LatOpt_Fmt5”或者 “CXL_LatOpt_Fmt6”这两种特定的包裹格式，最终配置消息里相应的格式也会标记为可用。


场景设定


两个设备（A和B）就像两个人“打电话”，需要协商“通话规则”。
  • 设备A：上游设备（UP），比如电脑主板。
  • 设备B：下游设备（DP），比如显卡或硬盘。
  • “通话规则”：包括用什么语言（协议，如PCIe/CXL/Streaming）、说话的格式（Flt模式）、是否允许重试（Retry）等。
第一部分：

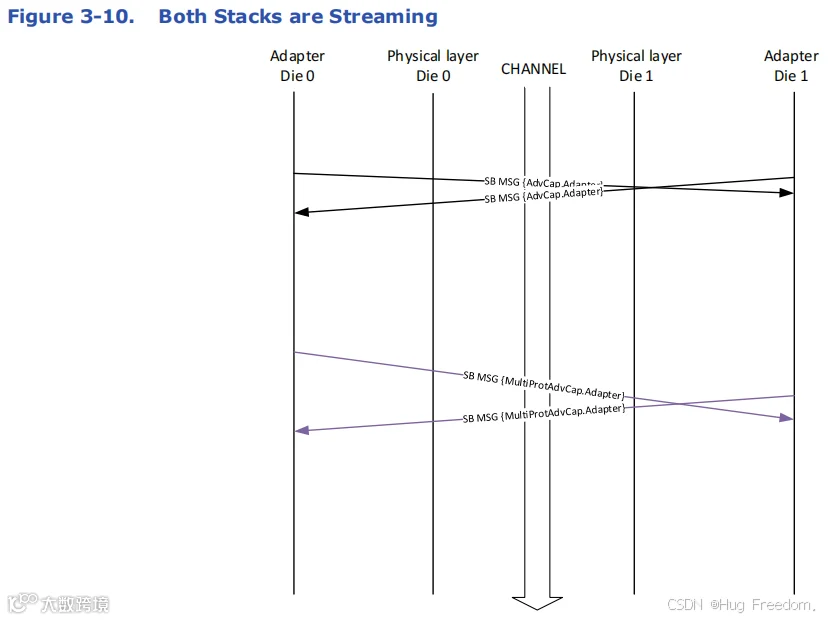

当使用Streaming协议时（类似“对讲机模式”）
关键规则：
1. 没有“谁先说”的顺序：不像普通电话需要一方先拨号，Streaming协议下，双方各自独立列出自己的“能力清单”（比如“我会说英语、法语”），直接找共同能力（交集），不需要来回确认（不发{FinCap}消息）。例子：A说“我会英语和日语”，B说“我会英语和中文”，最终共同用英语交流，不需要B等A说完再回复。
2. 允许自定义扩展：如果双方需要协商自己公司特有的功能（比如“说英语时带密码加密”），可以发“自定义消息”（Vendor Defined），就像两个人发明的秘密手势，只有他们懂。
3. 多协议栈（Stack0/Stack1）的处理：如果双方都开启“多协议模式”（Multi_Protocol_Enable），就像同时开两个频道：频道0（Stack0）和频道1（Stack1），两个频道都能用。
如果至少有一方没开多协议模式，就像只有一个频道可用，选双方都支持的 “最低共同频道”（比如都支持频道0，就只用频道0）。
第二部分：
当使用PCIe/CXL协议时（类似“传统电话拨号”）
关键规则：
1. 必须按顺序“打招呼”：上游设备（A）必须等下游设备（B）先发送“能力清单”（{AdvCap}消息），看完B会什么，再发自己的清单。比如B说“我会法语和西班牙语”，A可以根据B的能力调整自己的清单（比如A本来会英语/法语，发现B会法语，就只列法语）。

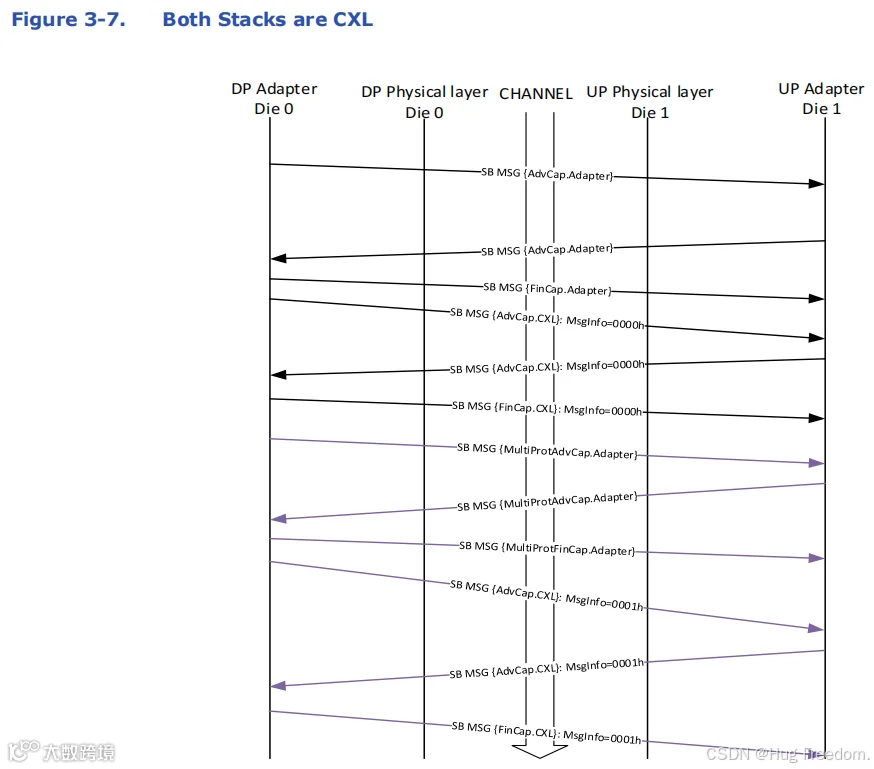

2. “说话格式”的二次确认：如果双方都同意用某种格式（比如“68B Flit Mode”，类似“说法语时用正式文体”），还需要额外“确认细节”（用 {AdvCap.CXL}/{FinCap.CXL}消息），比如确认“正式文体具体包括哪些规则”。
3. Retry（重试机制）：如果双方都同意“允许说错话重试”（Retry），且没选“Raw Format”（类似“直接说脏话，不用语法”），就启用重试机制，就像说话时如果对方没听懂，自动重复一遍。
第三部分：

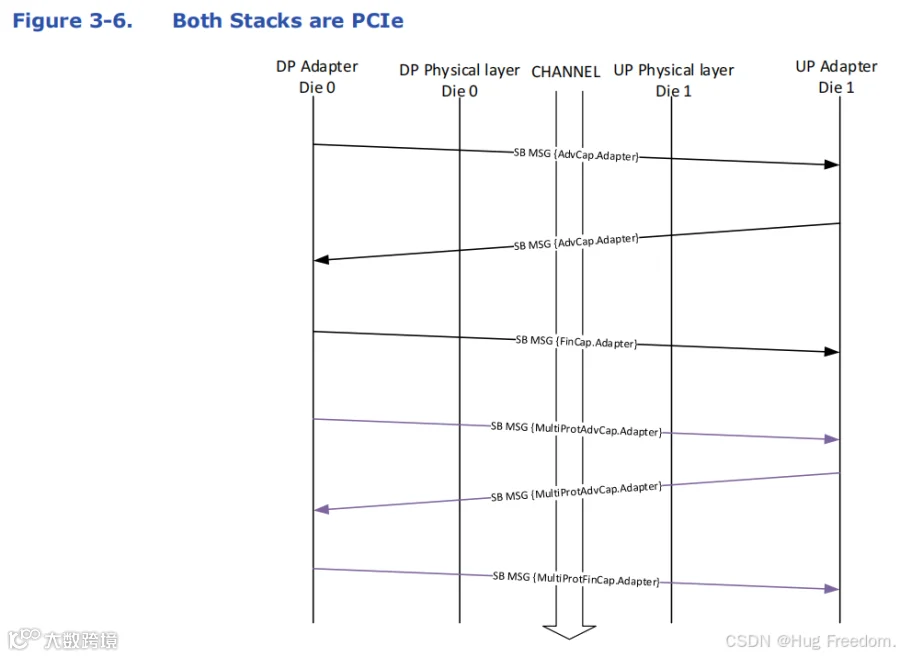

多协议栈（Stack0和Stack1）的“双频道”协商
想象两个人同时用两个频道聊天：
  • 频道0（Stack0）：主频道，用{AdvCap.Adapter}/{FinCap.Adapter} 消息协商，比如决定用“英语”。

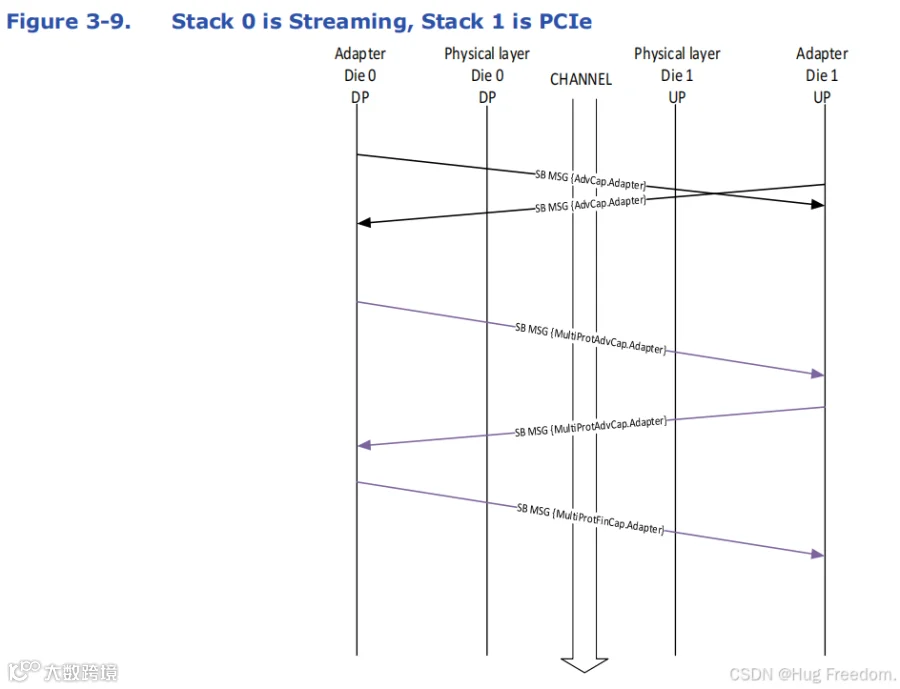

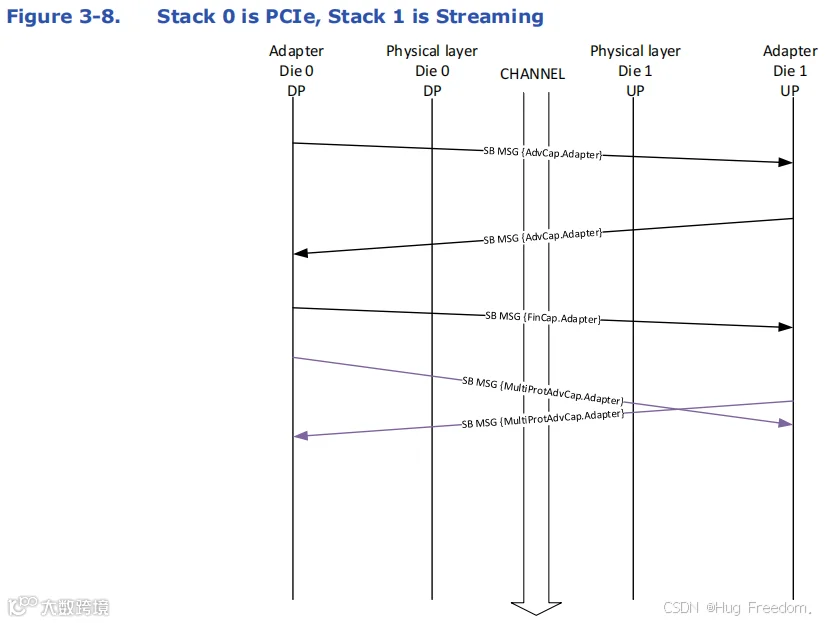

  • 频道1（Stack1）：副频道，如果用PCIe/CXL协议，需要像第一部分那样，上游等下游先发言；如果用Streaming，双方独立列清单。

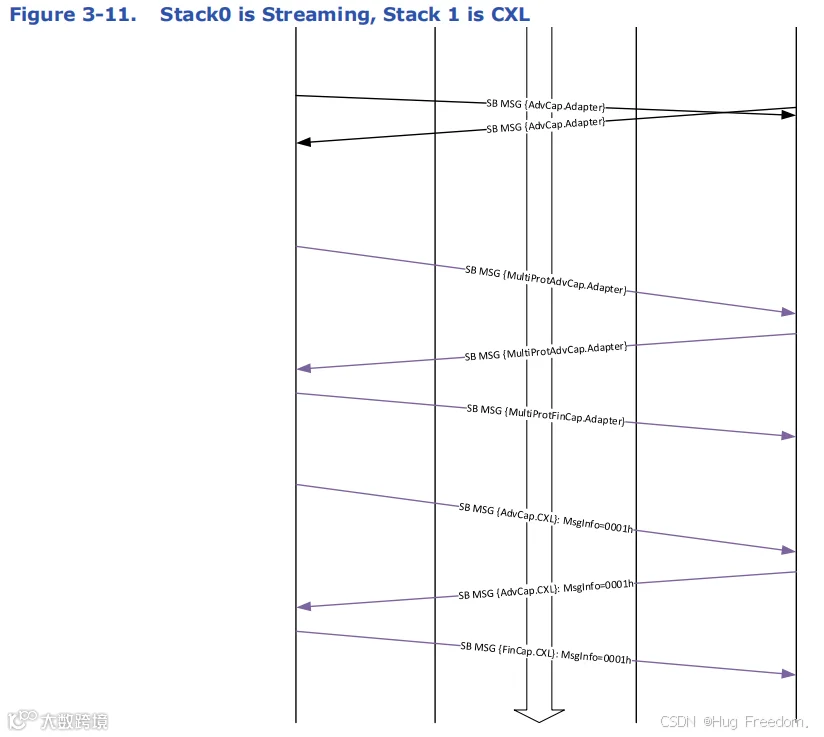

例子：A和B协商频道0用CXL协议，频道1用PCIe协议。
1. B先给A发频道1的能力清单（比如“我支持PCIe的68B格式”）。
2. A看完后，发自己频道1的清单（比如“我也支持68B格式，但还支持256B 格式”，但根据B的能力，A可能只保留68B）。
3. 双方确认频道1用68B格式后，再用额外消息（{AdvCap.CXL}）确认68B的具体细节（比如“每句话最多100字”）。
总结：核心逻辑像“组队玩游戏”
1. 各自亮明技能（广告能力）：把自己会的协议、格式、功能列出来。
2. 按规则“组队”：
Streaming模式：直接找共同技能，不用来回确认，像“各自报数，取交集”。
PCIe/CXL模式：下游先报技能，上游根据下游调整，像“下游先选角色，上游再选互补角色”。
3. 细化规则：如果选了复杂格式（如68B），还要单独商量细节，像“选好游戏后，再定具体玩法”。
4. 多频道处理：同时开多个频道时，主频道和副频道可能有不同的协商顺序，副频道可能需要“听对方先讲”。
把UCIe适配器想象成高速公路的“收费站调度系统”，负责协调车辆（数据）的通行规则：
参数交换的超时机制（8ms倒计时规则）
核心规则：
总限时8ms（允许±50%误差）：收费站调度系统（适配器）必须在8ms内完成“通行规则协商”（参数交换），包括确定车道数、车辆格式、是否允许重试等。就像两人约定在8分钟内商量好旅行计划，超时则计划失败。
1. 计时只在“高速公路启用状态”（RDI Active）时开始，类似导航仪只在车辆启动后开始计时。
2. 如果对方发来“暂停协商”信号（Stall消息），比如“我还没准备好，等一下”，计时器会重置，重新开始8ms倒计时，避免误判超时。
超时后的处理：如果8ms内没商量好，就像旅行计划超时未达成，调度系统会标记“连接错误”（LinkError），暂停数据传输，防止车辆在混乱中上路。
中转站的特殊处理（UCIe Retimers）：高速公路中转站（Retimers）在和本地收费站（封装内Die）沟通前，必须先和远程中转站“对表”（协商能力），确保双方规则一致。对表过程中，中转站每4ms发一次“还在协商”信号（Stall消息），避免本地收费站误以为超时，就像排队时每隔一段时间告诉后面的人“别着急，还在处理”。
FDI启动流程（收费站通道激活）
核心步骤：
规则确认完成：当“通行规则协商”（参数交换）成功后，调度系统会把最终规则（比如“只允许68B大小的货车通行”）告诉各个车道的管理员（协议层），然后启动“智能通道系统”（FDI）。就像收费站确定了“只开ETC通道”，通知每个收费窗口准备好ETC设备。
进入活动状态：当FDI进入“活动状态”（Active），意味着数据可以开始传输，相当于收费站通道正式开放，车辆（数据Flit）可以按规则上路了。如果有多个车道类型（多栈Stack0/Stack1），比如同时开放ETC通道和人工通道，它们的激活时间可能不同，各自独立准备。
数据宽度的“车道宽度”：
FDI数据宽度：由“高速公路的车速”（工作频率）和“总车流量”（物理链路带宽）决定。比如车速越快、车道越多，FDI的“车道宽度”（数据宽度）就越宽，能同时通行的车辆越多。
RDI数据宽度：物理上每个车道（Lane）至少固定为1字节/周期，类似每个车道至少能容纳一辆小型车，是硬件层面的固定规格。
