核心结论：On-Die Termination（ODT，片上端接电阻）是DDR4解决高速信号反射、提升总线信号完整性的核心技术，通过在DRAM芯片内集成可配置终端电阻，动态匹配传输线阻抗，替代传统外部终端电阻，简化PCB设计并适配不同工作场景。


核心定义与技术背景


核心作用
ODT的核心目标是解决信号反射问题：高速信号（DDR4最高3200MT/s）在传输线（CA总线、DQ总线）两端阻抗不匹配时，会发生反射、振铃，导致信号叠加失真，影响数据采样准确性。ODT通过在DRAM芯片端提供匹配的终端电阻，吸收传输线末端的信号能量，抑制反射。
技术背景与优势
传统方案：依赖PCB上的外部终端电阻（如120Ω），需精准布线且无法灵活调整，适配性差；
DDR4革新：将终端电阻集成在DRAM芯片内，支持通过模式寄存器动态配置电阻值，核心优势包括：
简化PCB设计：减少外部电阻数量，降低布线复杂度和成本；
灵活适配场景：根据读写操作、低功耗模式动态切换电阻值；
提升一致性：芯片级集成确保电阻值精度，避免外部电阻的工艺偏差。


核心特性与工作原理


阻抗匹配目标
DDR4传输线的特性阻抗通常设计为50Ω（单端信号）或100Ω（差分信号），ODT通过配置电阻值（如240Ω、120Ω、60Ω等），使总线两端（控制器端+DRAM端）阻抗匹配，最大化吸收信号能量。
工作机制
内置电阻网络：DRAM芯片内集成由MOS晶体管组成的可编程电阻阵列，通过控制晶体管导通数量调整总电阻值；
配置信号触发：通过模式寄存器（MR2）配置ODT的开启/关闭、电阻值，配置后经tMOD时序（≥2tCK）生效；
与ZQ校准协同：ODT电阻值的精度由ZQ校准（ZQCL/ZQCS命令）保障，通过外部240Ω参考电阻校准内部电阻网络，抵消PVT变化带来的阻抗漂移。

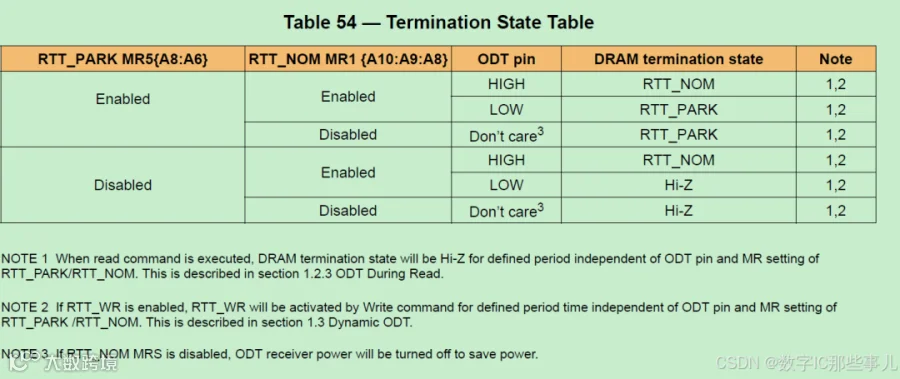

ODT的配置方式与寄存器定义

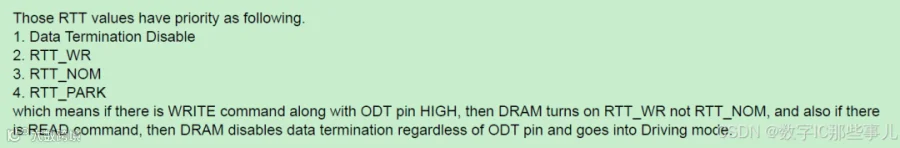

RTT_WR: The rank that is being written to provide termination regardless of ODT pin status (either HIGH or LOW)
RTT_NOM: DRAM turns ON RTT_NOM if it sees ODT asserted (except ODT is disabled by MR1).
RTT_PARK: Default parked value set via MR5 to be enabled and ODT pin is driven LOW.
Data Termination Disable: DRAM driving data upon receiving READ  command disables the


ODT的主要工作模式与应用场景


DDR4 ODT支持多模式动态切换，适配不同工作场景的阻抗需求：
正常模式（RTT_NOM）
适用场景：读操作、读写空闲时的CA总线/DQ总线终端匹配；
电阻值选择：根据PCB传输线阻抗和系统设计，常用240Ω（高阻抗，减少功耗）或120Ω（低阻抗，提升信号完整性）；
核心逻辑：确保总线空闲或读操作时，DRAM端提供稳定终端电阻，抑制信号反射。
写操作模式（RTT_WR）
适用场景：仅在写操作期间启用，匹配DQ总线的写信号阻抗；
特性：写操作时信号强度更高，RTT_WR通常配置为比RTT_NOM更低的电阻值（如60Ω），增强信号吸收能力；
自动切换：写命令触发时自动启用，写操作完成后恢复RTT_NOM，无需手动配置。
低功耗模式（RTT_PARK）
适用场景：Power down（掉电模式）、Self-refresh（自刷新模式）等低功耗状态；
配置逻辑：低功耗模式下总线无有效信号，ODT可设为高阻态（禁用，最大化省电）或低功耗电阻值（如60Ω，维持总线稳定）；
优势：平衡低功耗与总线稳定性，避免低功耗状态下总线漂浮导致的信号干扰。
特殊场景：多Rank配置
当DIMM包含多个Rank时，仅激活Rank的ODT启用，未激活Rank的ODT设为高阻态；
避免多Rank ODT同时启用导致总线阻抗过低，确保信号完整性。


关键时序与约束


核心时序参数
tMOD：MRS命令配置ODT后，配置生效的最小时间（≥2tCK）；
tRTT：ODT电阻值切换的响应时间（≤1tCK），确保模式切换不影响信号传输；
tZQCL/tZQCS：ODT电阻值精度依赖ZQ校准，需定期执行ZQ校准（如每 64ms一次ZQCS），补偿PVT变化。
操作约束
配置ODT时必须确保所有Bank预充电，无读写命令执行；
写操作期间RTT_WR与RTT_NOM的切换需在1tCK内完成，避免时序冲突；
低功耗模式下，ODT设为高阻态时，需确保总线无残留信号，防止信号漂移。

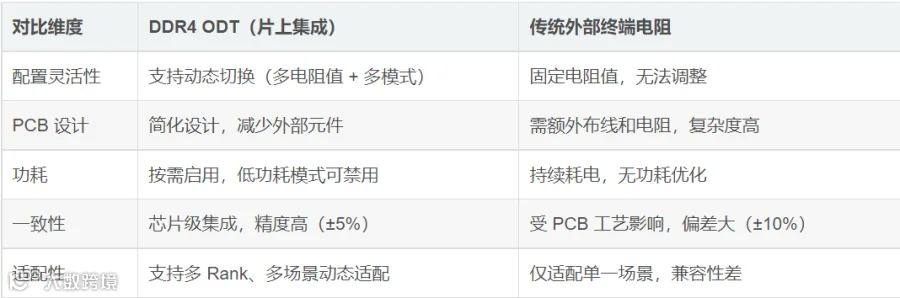

与传统外部终端电阻的核心差异



核心总结


DDR4的ODT技术是高速信号完整性的关键保障，通过片上集成可配置终端电阻，解决了传统外部电阻的灵活性差、一致性低、设计复杂等问题。其核心价值在于：
1. 动态适配不同场景（读/写/低功耗）的阻抗需求，最大化信号完整性；
2. 简化PCB设计，降低系统成本，提升量产一致性；
3. 与ZQ校准协同，抵消PVT变化带来的阻抗漂移，确保高速传输稳定性。
ODT是DDR4能够支持3200MT/s以上高速传输的核心技术之一，也是内存子系统“硬件优化 + 动态适配”设计思路的典型体现。
