导读：本文转载自克劳德高速数字信号测试实验室，转载文章仅供学习和研究使用。

本文转载自克劳德高速数字信号测试实验室，转载文章仅供学习和研究使用。

在现代计算机系统中，内存技术的发展直接影响着整体性能表现。DDR（Double Data Rate SDRAM，双倍数据速率同步动态随机存取内存）作为主流内存技术，经历了从DDR1到DDR5的重大演进，不仅在性能上实现了质的飞跃，更在功耗控制和存储密度方面取得了显著突破。

DDR技术核心原理

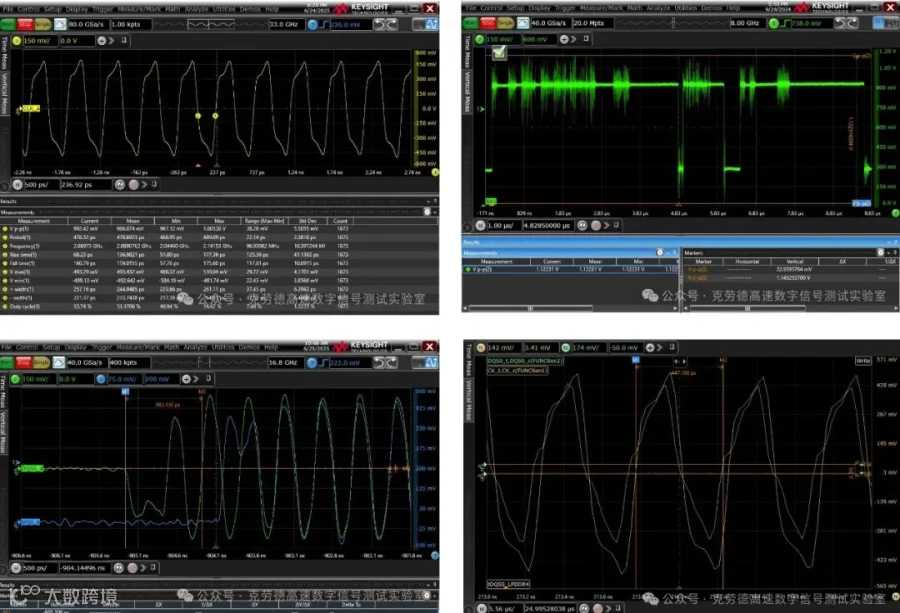

LPDDR4测试实图

DDR技术的核心创新在于其独特的双沿传输机制。与传统SDRAM仅在时钟上升沿传输数据不同，DDR能够在时钟的上升沿和下降沿都进行数据读取，从而在不提高时钟频率的前提下，将数据传输速率提升一倍。这种设计巧妙地解决了频率提升带来的技术挑战和成本问题。

DDR的另一项关键技术是预取（Prefetch）机制。通过预先读取更多数据到缓冲区，DDR能够更高效地处理连续的数据访问请求，大幅提升整体吞吐量。地址和控制信号的处理方式与传统SDRAM保持一致，确保了良好的兼容性和稳定性。

在频率体系方面，DDR包含三个重要概念：核心频率、时钟频率和数据传输频率。核心频率代表内存的基础工作频率；从DDR2开始引入时钟频率概念，通过倍频技术从核心频率衍生；数据传输频率则是实际的数据传输速率，直接影响系统性能表现。

DDR技术发展历程

DDR时代的开创

2000年推出的DDR1 SDRAM标志着内存技术的重大突破。相比SDR SDRAM，DDR1将数据传输速率提升一倍，传输速率范围为200-400 MT/s。这一技术革新为台式机、笔记本和早期服务器系统带来了显著的性能提升，奠定了现代内存技术的基础。

DDR2的效率提升

2003年发布的DDR2在DDR1基础上实现了进一步优化。通过将预取缓冲区大小增加一倍，DDR2显著提升了数据吞吐量，传输速率达到400-800 MT/s。这一代产品在中高端计算系统中得到广泛应用，在性能和能效方面都有明显改善。

DDR3的全面普及

2007年推出的DDR3代表了内存技术的又一次重大跃进。DDR3不仅进一步提升数据传输速率至800-2133 MT/s，同时在功耗控制方面表现优异。凭借在性能、能效和成本之间的良好平衡，DDR3迅速成为主流计算系统的标准配置。

DDR5技术革新

性能突破

DDR5作为最新一代内存技术，在各方面都实现了显著提升。数据速率覆盖3200-6400 MT/s范围，存储密度和芯片容量都有大幅增长，同时功耗控制更加优秀。

物理层架构创新

从物理层信号角度分析，DDR5具有四个主要特点：

分离式全速率时钟设计：针对6400 MT/s频率，时钟频率可达3.2GHz，确保高速数据传输的时序准确性。
更宽总线架构：采用单端信号和Multi-Drop架构的RCD芯片设计，提升信号传输效率。
双向复用数据总线：读写数据分时复用链路，在有限的物理资源下实现最大化性能。
高速信号处理挑战：猝发DQS和DQ信号在高速率下的有限带宽传输带来更多ISI（符号间干扰）效应，需要更先进的信号处理技术。

现代内存技术

DDR（双倍数据速率）内存

DDR系列内存成为计算机和服务器的主流内存。DDR技术从2000年开始引入，持续更新，DDR5的带宽和容量比早期版本有了大幅提升。

移动端的LPDDR技术

随着移动设备的普及，LPDDR（低功耗DDR）技术应运而生。从LPDDR1发展到LPDDR5，这一技术专门针对手机、平板等移动设备优化，在功耗和性能之间实现了理想平衡，满足了移动计算的特殊需求。

高性能的HBM内存

HBM（High Bandwidth Memory）作为高性能DRAM的代表，通过垂直堆叠技术实现了更高的带宽和更低的功耗。这项技术主要应用于GPU和高性能计算领域，通过减少延迟和能耗，为专业计算应用提供强大支持。

闪存技术的并行发展

闪存作为非易失性存储的重要分支，以固定区块为单位进行数据删除，广泛应用于BIOS、数码设备等领域。其断电数据保持特性使其在系统配置和数据存储方面发挥重要作用。

测试难点分析

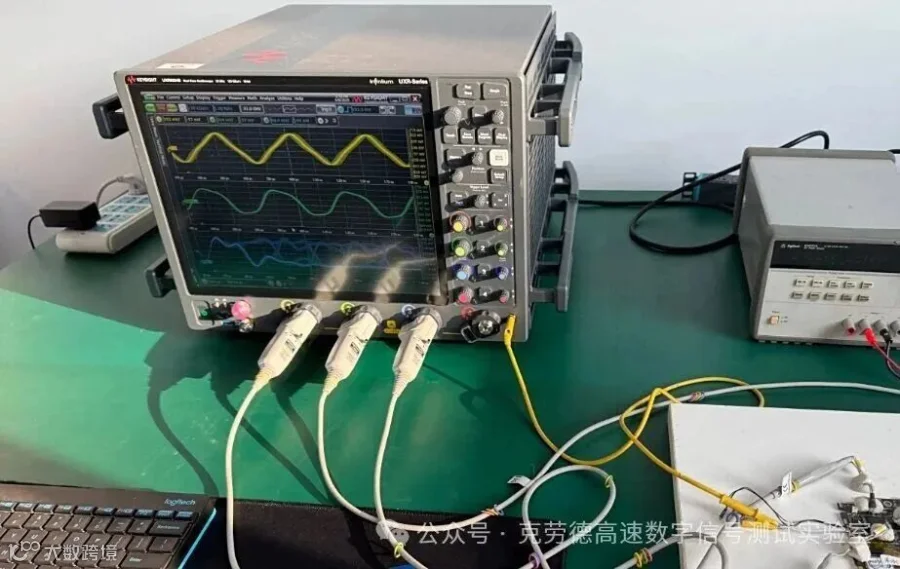

DDR4测试实图

信号完整性测试：DDR5的高速信号传输使得信号完整性成为关键测试项目。在6400 MT/s的高速率下，时序余量变得极其宝贵，任何微小的信号失真都可能导致系统不稳定。测试工程师需要精确测量信号的上升时间、建立时间、保持时间等关键参数。

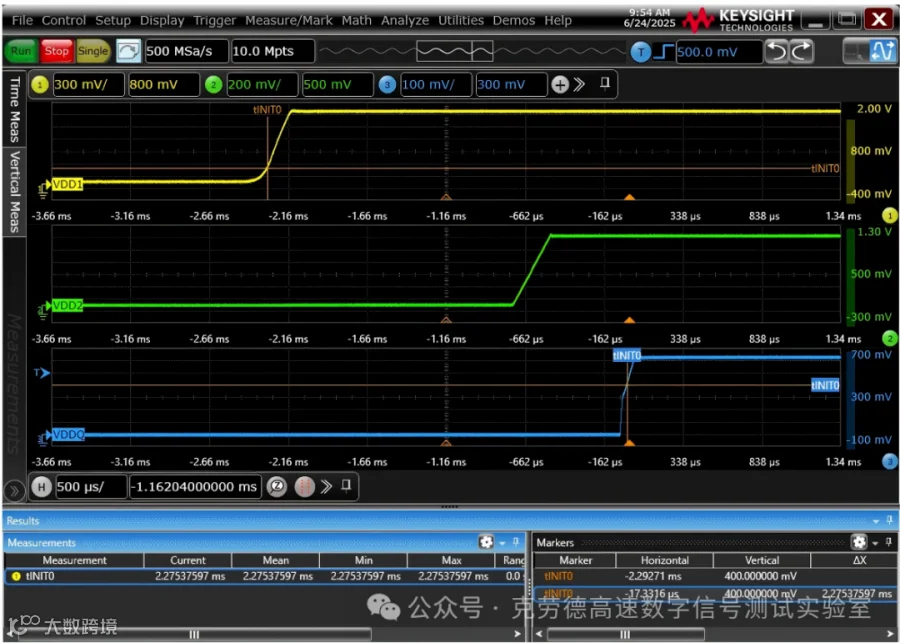

电源完整性验证：DDR5对电源噪声极其敏感，需要对VDD、VPP、VDDQ等多路电源进行严格的纹波和噪声测试。电源的瞬态响应特性直接影响内存的稳定工作，这要求测试设备具备更高的精度和带宽。

互连性能测试：由于采用Multi-Drop架构和复杂的走线设计，DDR5的PCB互连测试变得更加复杂。需要验证信号在复杂传输路径下的完整性，包括反射、串扰、损耗等参数。

热特性测试：高性能带来的功耗增加使得热管理成为重要考量。测试需要在不同温度条件下验证DDR5的性能稳定性，确保在工作温度范围内都能保持规格要求。

DDR技术的发展面临着走线复杂、高速信号处理、功耗控制等多重挑战。随着数据传输速率的不断提升，信号完整性、电磁兼容性和热管理成为关键技术难题。

未来的内存技术发展将更加注重性能与功耗的平衡，同时在存储密度、成本控制和可靠性方面持续优化。DDR6及后续技术的研发已经启动，预计将在人工智能、高性能计算等新兴应用领域发挥重要作用。

总结

从DDR1到DDR5的技术演进展现了内存技术的快速发展轨迹。每一代产品都在前代基础上实现了性能、功耗和集成度的全面提升。面向未来，内存技术将继续推动计算系统性能的边界，为数字化时代的各种应用场景提供强有力的硬件基础支撑。
