不同建筑暖通设计参数总结

一、采暖

（1）基本要求：

1）严寒和寒冷地区的居住建筑，宜设集中采暖系统。设置集中供暖的新建住宅应设置分户热计量和室温控制装置。其它公共用房和公共空间的采暖系统应单独设置，并应设置计量装置。

2）居住建筑，采暖期室外平均温度低于—６．０℃的地区，楼梯间应采暖。入口处应设置门斗等避风设施。采暖期室外平均温度—０．１～—６．０℃的地区，楼梯间不采暖时，楼梯间隔墙和户门应采取保温措施。

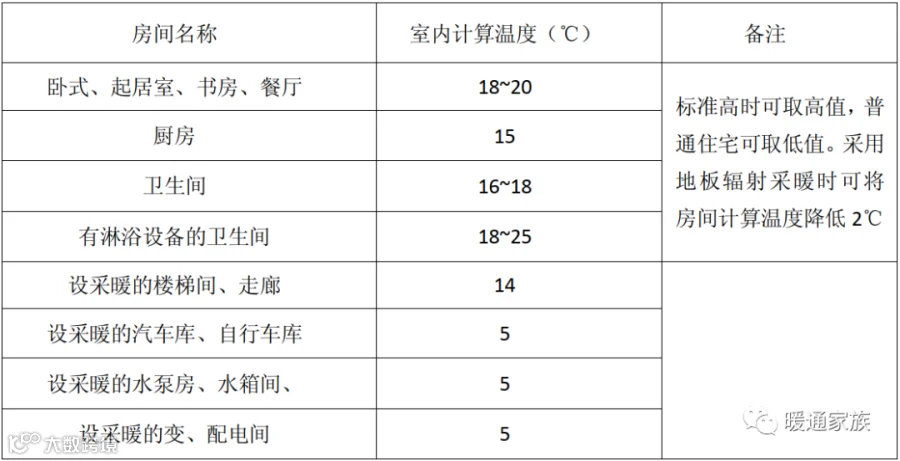

3）室内采暖计算温度可按下表：

（2）热源：

1）热源优先选用城市热网或工业余热、废热。有条件时，采用太阳能和地热能等可再生能源。

2）当热源的热媒参数与所要求设计参数不一致时，应设换热站。换热站的位置应尽量靠近负荷中心区域。

3）应采用热水作热媒，供水温度宜≤85℃，当采用低温地板辐射采暖时应≤60℃。

（3）集中采暖方式：

1）散热器采暖：

①应采用符合国家或行业标准的散热器。采用铸铁散热器时应选用内腔无粘砂型。采用钢制或铝制散热器时应采取防腐蚀措施。
②散热器应尽量布置在外窗下，及以优先布置在采暖负荷较大的部位为原则，进深较大的房间可在内外两侧分别布置散热器。汽车库散热器应高位安装，落地安装时需采取防撞措施。
③ 散热器的进水支管上应安装恒温控制阀。

2）地面辐射采暖

①户内的供水温度应≤60℃， 供回水温差应≤10℃。
②进深大于 6m 的房间，宜以距外墙 6m 为界分区，分别计算热负荷和布置管线。加热管的布置应优先将高温段布置在外墙侧，使室内温度分布均匀，宜采用回折型、平行型布置方式。
③在邻近外墙、外窗处，管间距可以适当缩小，其它区域可以适当扩大。最大间距不宜超过 300mm，布管密集的边界区域一般距外墙 1m 以内，且地面温度不超过限值。

（4）系统形式及划分

1）系统竖向高度不宜超过 50m，散热器承压能力不宜大于 0.8MPa。采用低温热水地板辐射采暖时，亦不宜大于 0.8MPa。超过时宜竖向分区设置。当必须超过时，应校核散热设备和管道的最大工作压力， 超出部分采用相应承压能力的散热器和管材、管件等。

2）住宅分户计量宜采用共用立管的下供下回双管系统，立管顶端设排气阀。每组共用立管的负荷尽量接近。共用立管不应布置在住宅内，各户内系统的入口装置宜安装在户外管道井内。户内系统宜采用水平双管系统、水平单管跨越式散热器系统或低温地面辐射采暖系统。

3）采暖供回水管道设在管井内及不采暖房间、 有冻结危险的地方应做保温。敷设在垫层内的管道宜有保温措施。

4）分户计量户内采用水平双管式同程系统时，每组散热器供水管上应安装高阻力温控阀。

5）户内埋地采暖管道宜采用塑料管材，埋地部分不应有接头，宜外加塑料套管或采取绝热措施，明装管道宜采用热镀锌钢管螺纹连接。与钢制散热器系统共用同一水系统或与锅炉直接连接时，塑料管宜有阻氧层或水系统中添加除氧剂。埋地采暖水平管当与其它管道交叉时，其它管道应避让绕过。

6）采暖管道不应穿越变配电室。变配电室需设置采暖时，不应采用对片式散热器，室内亦不应有阀门、泄水、放气等装置，管道应焊接。

（5）热计量方式

1）单元热力入口宜供水干管上设置两级过滤器、水力平衡阀，回水管设置过滤器、热计量总表。热计量表的公称流量可按设计流量的 80%选用。热计量总表宜采用超声波流量计。

2）户内入口装置包括供水锁闭调节阀、过滤器、户用热计量表、回水锁闭阀，热量表的流量传感器宜安装在回水管上，过滤器应设于表前。

二、空调

（1）别墅、叠式别墅、 花园洋房、复式花园洋房等宜预留中央空调室外机的安装位置。空调形式应根据项目具体情况确定。空调室外机位置应考虑必要的维修及进、出风空间。

（2）应对各空调区域进行逐时负荷计算，并宜考虑同时使用系数。宜考虑新风的设置。

（3）冷凝水及室外机的化霜水原则上应统一收集排放，别墅、 多层或高层住宅空调系统的冷凝水可统一收集至空调室外机位置或附近卫生间管井设立管排放。

（4）有条件时可考虑采用风冷热泵、地源热泵等小型中央空调系统。

三、通风

（1）无直接自然通风的卫生间，应设机械通风或通风排气设施。采用竖井风道时应有防回流措施。采暖地区的卫生间应留有安装机械排风的位置和条件。

（2）住宅全地下室考虑机械送、排风。风机房（用于火灾及人防除外）不应位于住宅卧室、起居室的下方。风机进出口应采取消声措施。

（3）发电机房及地下水泵房、配电间应尽量采用自然通风或采用自然进风、机械排风。汽车库排风竖井地上出风口应距离住宅 10m 以上，出风口不宜朝向住宅，其底标高距离地面高度不小于 2.5m。

（4）住宅地下汽车库车道净高不应低于 2.2m，车位净高不应低于 2.0m；地下自行车库净高不应低于 2.0m。当受层高限制时，汽车库可采用诱导通风。

（5）对于普通住宅出入频率较小的单层停车库可按换气次数不小于 4 次/h 计算（上海地区为 6 次/h），同时可按 3m 高度计算换气体积；双层停放时可按每辆车 300m3/h 排风量计算。机械送风量宜为排风量的 80%~85%。库内宜设置 CO 气体浓度探测器，控制有害气体浓度，连锁通风系统运行。

（6）电梯机房应考虑通风或空调。

（7）住宅的自然通风开口面积与地面积之比不应小于 5%，此外还应合理布置开口位置和方向，合理有效组织空气流通。

四、排烟

（1）塔式高层住宅采用剪刀楼梯并且合用一个前室时，无论剪刀梯是否满足自然排烟条件，均应分别设置机械加压送风系统。当前室也设有机械加压送风时，剪刀梯可合用一个风道，并应每层设置一个常开式百叶送风口。

（2）本条适用上海地区。十八层及以下的楼梯间设有符合要求可开启外窗时的前室或合用前室；建筑高度 100m 以下的前室或合用前室设有符合要求可开启外窗的楼梯间可以不设防烟系统；但十八层以上的塔式住宅的暗楼梯间的顶部应设置有效面积不小于 1.5m2的自然通风窗。另外采用自然排烟的楼梯间其顶层应保证设有不小于 0.8m2的自然通风面积。

（3）本条适用上海、江苏地区。地下一层为自行车库、汽车库或机电用房的高层住宅，其地上部分的楼梯间或前室采用自然排烟时，相应的地下部分可不送风。

（4）住宅底部商业服务网点的建筑面积超过 300m2或层数超过 2 层时，应按商住楼考虑。

（5）加压风口安装高度宜为底边距地面300mm。风口不宜设置在被门遮挡的部位，也不宜正对楼梯间的疏散门。

（6）面积超过 2000 m2的地下车库应设置机械排烟， 系统宜与通风系统合用。应划分防烟分区， 面积不宜大于 2000 m2（上海：防烟分区长边不应大于 60m）。

（7）汽车库的排烟量按 6 次/h 换气次数计算，上海地区还不应小于 30000m3/h。

（8）风机宜留有不小于 600mm 的安装维护保养距离。

（9）正压送风管穿越有火灾可能区域时，风管应采用耐火极限不小于 1 小时的防火风管。排烟管穿前室或楼梯间时的耐火极限应不小于 2 小时。

五、燃气

（1）小区地下管线宜沿道路或与建筑平行敷设，力求短直，减少交叉，并尽量集中。距离建筑物基础的最小水平间距：中压 2.0m，低压 1.5m。

（2）室外埋地燃气管道应保证最小覆土深度埋在机动车道下≥1.0m，埋在非机动车道下≥0.8m，埋在人行道下≥0.6m。不满足时应采取保护措施。湿燃气还应满足埋设在冰冻线以下的要求。

（3）燃气管道不得敷设在建筑物或构筑物的基础下，不得穿越地下建筑。

（4）燃气进户管宜采用地上引入法，应靠近用气点，高层建筑及设计沉降量大于 50mm的建筑物的进户管须设沉降补偿器。寒冷地区输送湿燃气的室外明管应保温。

（5）住宅应一户一表， 燃气表可布置在厨房、阳台及其它户外公共表箱内；别墅宜设于户外表箱内。燃气表设置的位置应便于查看。

（6）液化石油气管道、气瓶、用气设备不应设置在地下室、半地下室内。十层及以上住宅不得使用瓶装液化石油气。

（7）住宅厨房内宜设置燃气泄露报警器，使用人工煤气或天然气的厨房，报警器的探头高度应距平顶小于 300mm；使用液化石油气的厨房，报警器探头位置距地坪高度应小于300mm。

一般规定

（1）教学和办公用房应有适宜的室内温度。寒冷和严寒地区，有条件的学校宜采用供暖系统，供暖管道宜纳入地区集中供热管网。过渡地区、非集中采暖工区应因地制宜进行采暖。年日照时数大的地区可利用太阳能采暖。炎热地区可因地制宜设置降温设施。

（2）采暖、空调系统形式需符合学校的使用特点。采暖、空调负荷需考虑间歇使用的负荷特点。采暖、空调系统宜分区域、分层、分单元设置，并设冷、热量计量装置。

（3）学校设置通风、空调系统需满足主要教学房间的净高要求。

采暖

（1）寒冷和严寒地区，宜采用热水供暖系统。热源宜优先采用地区集中热网。过渡地区、非集中采暖工区应因地制宜进行采暖。过渡地区、非集中采暖地区的舞蹈教室、美术教室、琴房等宜设置采暖设施。

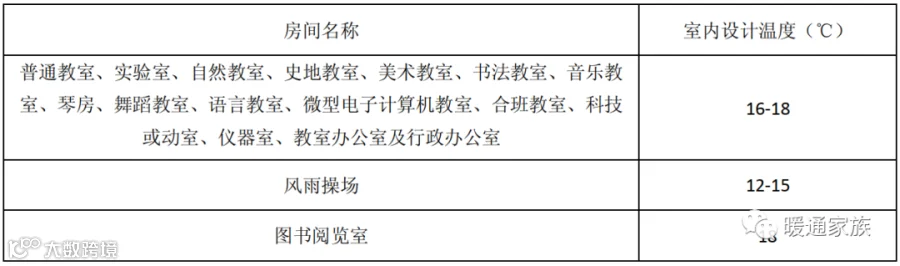

（2）学校用房采暖设计温度见表 6.2.2

注：1.人体写生的美术教室，室内设计温度为 26-28℃ 。2.表中风雨操场室内设计温度的规定，系指带维护结构者。

（3）教学用房设置的集中采暖系统，应根据学校的特点设计成能分区或分层调节，自成单独环路。

（4）采暖地区中小学教学用房的散热器宜暗装，并宜设散热器防护罩。

（5）舞蹈教室采暖设施应暗装。

通风

（1）教室、实验室的通风应符合下列规定：

1）炎热地区教室、实验室、风雨操场应采用开窗通风的方式， 还可在外墙窗台下部距
地面 200mm 处设置可开启的百页窗。可因地制宜设置通风、空调设施。

2）温暖地区应采用开窗与开启小气窗相结合的方式。

3）寒冷和严寒地区可采用在教室外墙和过道开小气窗或室内做通风道的换气方式，新
风入口设保温密闭调节风阀。小气窗设在外墙时，其面积不应小于房间面积的 1.67%；设于走廊墙上的换气口面积不应小于房间面积的 3.34%。当在教室内设通风道时，其换气口可设在天棚或内墙上部，并设可开关的调节风门。

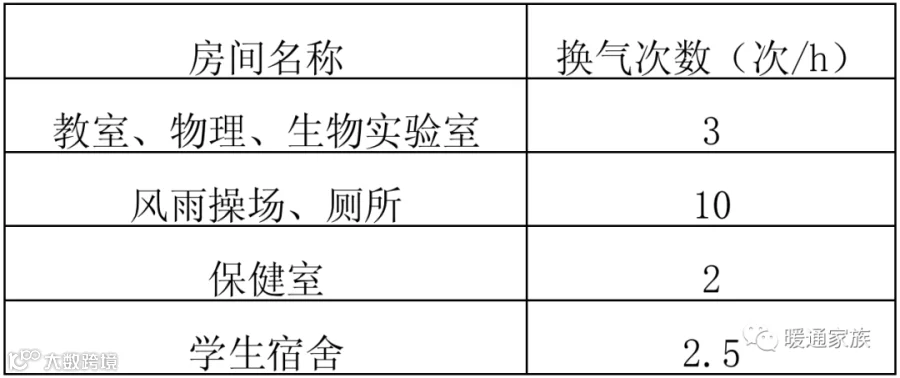

（2）教室、物理、生物实验室等房间换气次数不应低于表 6.3.2 的规定。并应采取各种有组织的自然通风措施，使室内二氧化碳日平均最高容许浓度低于0.09%（1800mg/ m3）。

（3）化学实验室、药品贮藏室及贮藏柜、合班教室、多功能教室、体育活动室等应根据使用要求设置有效的通风措施。
1）实验室应设置带机械排风的通风柜，当有二个以上化学实验室时，至少应有一间实
验室设置通风柜。但电源插座、照明及煤气开关均不得设在通风柜内。
2）化学实验室内的排风扇应设在外墙靠地面处。风扇的中心距地面不宜小于 300mm。
风扇洞口靠室外的一面应设挡风措施；室内一面应设防护罩。
3）化学实验室和设于室内的毒气橱，要有强制性的机械排气设施。化学实验室的危险
化学药品贮藏室， 应采取防潮、通风等措施。
4）实验室可设置煤气管道，并应有一定的安全措施。
5）生物标本室宜为北向布置，并应采取防潮、降湿、隔热、防鼠等措施。
6）光学试验室宜设避光通风窗。
7）书库设计应采取通风、防火、防潮、防鼠及遮阳等措施。

（4）寒冷及严寒地区的淋浴室、更衣间内应设排气管道。

（5）学校厕所应采用自然通风。严寒、寒冷地区厕所应设置通风排气设施，以利冬季通风。

（6）应避免风直吹人员。教室、礼堂、实验室室内风速空调时≤0.3m/s；供热时≤0.2m/s。

（7）学校食堂相关通风气流不得干扰教学用房的正常使用。

（8）学校中有特殊温湿度要求的房间，需设置专用通风空调机组，满足使用要求。

声学

（1）学校教室室内允许噪声级一般≤50dB(A)；较高要求≤40dB(A)。
（2）通风、空调系统上的消声措施需考虑使用房间或周边环境允许噪声标准的差值。共用风道的房间需在支风管上进行消声、隔声处理，防止房间串声，相互干扰。
（3）音乐、琴房和舞蹈教室因声学需求宜设置独立的通风空调管道系统。

一、室内设计参数

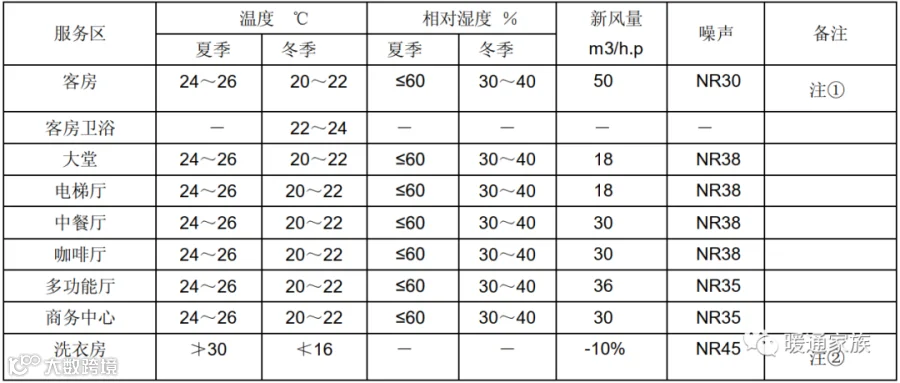

（1）室内设计参数

注：①风机盘管低速噪声 25NR,中速噪声 30NR.

②洗衣房通风用于排出室内设备散热及满足洗衣设备的局部排风要求，为保证室内负压，新风量在排风量基础上减少 10％；洗衣设备的排风量及全面通风换气量应由洗衣房顾问提供，岗位局部供冷；

（2）人员计算密度

客房	2 人/间
餐厅	2 ㎡/p
宴会厅	2 ㎡/p

（3）灯光负荷计算密度

客房	200 W/间
餐厅	13 W/㎡
宴会厅	18 W/㎡

（4）设备负荷计算密度

客房	500 W/间
餐厅	40 W/㎡（食物散热量）
宴会厅	40 W/㎡（食物散热量）

二、采暖

（1）采暖范围

客房的卫生间、 入口门厅大堂、 SPA 地面、 中庭地面、 靠外墙的公共卫生间、靠外墙的设备机房。

（2）采暖方式

客房的卫生间、 入口门厅大堂、 SPA 地面、 中庭地面宜采用地板辐射采暖，其他部分采散热器周边采暖。

（3）其他

对于严寒地区，值班采暖不宜采用空气调节系统进行冬季采暖，冬季宜设热水集中采暖系统；大堂主要出入口宜设置热空气幕。

采暖系统定压宜采用膨胀水箱定压；采暖系统补充水应采用软化水。

三、通风与防排烟

（1）机械通风范围

区域/房间	排风换气次数	补风换气次数	备注
洗衣房	按发热量计算	排风量的 90%
垃圾房	15 次/小时	排风量的 85%
客房卫生间	90㎥/（h.间）
厨房	40 次/小时	排风量的 85%

（2）消防性能化设计要求

若项目进行了性能化消防设计，应严格按照性能化消防设计的内容进行通风防排烟系统设计。

四、空调

（1）系统的划分、选择

1）按使用房间属性划分。客房宜采用风机盘管+集中新风空调系统，餐厅、大堂及会议室等宜采用全空气空调系统。

2）按使用房间朝向、进深分隔等划分需常年供冷的区域和夏季供冷冬季供热的区域，并分别设置其空调末端或新风系统。

3）下列区域应设置独立空调系统：厨房、游泳池、健身房、多功能厅、餐厅、大堂。

（2）酒店公共区域空调系统应注意：有外窗的房间，冬季送热风应可到达外窗面，以防止窗上产生凝结水。

（3）客房空调系统应满足下列要求：

1）为防止通过竖风道窜声，进入客房的送风管要有 90°弯头。
2）卧式风机盘管的送风管要有消声措施。
3）五星级酒店风机盘管采用四管制。
4）送风格栅应是垂直和水平双层格栅，且不应安装在床具上面。

五、冷热源

（1）电制冷机大小搭配（在负荷分析的基础上合理搭配）

空调负荷（kw）	制冷机类型	制冷机数量（台）	备注
CC≤528	活塞式/涡旋式	1	多机头
528＜CC≤1163	螺杆式	2	大小搭配
CC＞1163	螺杆式/离心式	2~4	大小搭配

注：冷冻机不宜少于2台。

（2）供热锅炉形式的选择（蒸汽锅炉、热水锅炉，选择原则）

锅炉房形式应根据使用性质进行选择：洗衣房用汽、厨房用汽及冬季空调加湿用汽选择蒸汽锅炉；生活热水用热、冬季空调等用热应选择热水锅炉。

（3）供热锅炉房位置、大小要求

燃油或燃气锅炉房宜设置在独立的建筑内，当锅炉房单独设置有困难时，在符合下述要求的前提下可设置在与多层和高层建筑相连或不相连得民用建筑内，但在任何情况下都不允许设置在人员密集场所的上一层、下一层、贴邻、或主要疏散口的两旁。

1）当与民用建筑贴邻布置时，锅炉房应设置在耐火等级不低于二级的建筑内，并应采用防火墙与民用建筑隔开。

2）当锅炉房需在民用建筑内布置时，应符合以下要求：
①必须采用燃油、燃气或电加热的锅炉（不允许采用液化石油气作燃料）；
②应布置在建筑物的首层或地下一层靠外墙部位。常(负)压锅炉可设置在地下二层；当常（负）压锅炉房距安全出口的距离大于 6 米时，可设置在屋顶上。
③锅炉房的门应直通室外或直通安全出口，外墙上门窗等开口部位的上方应设置宽度不小于 1 米的不燃烧体防火挑檐或高度不小于 1.2 米的窗槛墙；
④与建筑物其他部位应采用无门窗洞口的耐火极限不低于 2h 的不燃烧体隔墙和 1.5h的楼板隔开；当必须在隔墙上开门时，应设甲级防火门；
⑤当锅炉房内设置储油间时，其总储量不应大于 1m3，且储油间应采用防火墙与锅炉间隔开；当必须在防火墙上开门时，应设甲级防火门；
⑥锅炉房的建筑结构应有相应的抗爆措施，锅炉间至少应有相当于锅炉间占地面积10%的泄压面积；
⑦燃油、燃气锅炉房应有良好的自然通风或设有独立的通风系统。燃气锅炉通风换气不小于 6 次/h，事故换气不小于 12 次/h；燃油锅炉房通风换气不小于 3 次/h，事故换气不小于 6 次/h；
⑧燃油、燃气锅炉房应设置火灾报警装置和自动水喷雾系统。
⑨每台蒸汽锅炉必须有可靠的超压连锁保护装置和低水位连锁保护装置；每台热水锅炉必须有超温报警及连锁保护装置；以油或气体作燃料的锅炉必须装有可靠的点火程序和熄火保护装置；
⑩锅炉油气燃料供给管应在进入建筑物前和设备间内设置手动和自动切断阀；储油间的储油箱应密闭，且应设置带有阻火器呼吸阀的通向室外的通气管，油箱的下部应设置防止油品流散的措施。
3）同一锅炉房内应采用相同燃烧设备、相同容量的锅炉；锅炉房内锅炉的总台数一般为2~5 台，单台燃油、燃气锅炉的运行负荷不应低于额定负荷的 30%。

（4）冷却塔噪声及震动的影响

1）冷却塔位置的选择：冷却塔设置位置应通风良好；当冷却塔设置在地下或用围墙、顶板等遮挡时，宜采用鼓风塔等能将高温气流送至远离冷却塔进风处的塔型以避免热空气回流。冷却塔应远离厨房排风等高温或有害气体，并应避免飘水对周围环境的影响。

2）冷却塔不宜直接设置在客房屋顶，如必须设置需要采取消声减震措施。

（5）热回收技术要求
热回收装置宜选用全热回收，回收效率不应低于 60%。冬季室外温度很低的寒冷地区，设计时必须校核热回收装置是否结霜，必要时应设新风预热器。
