暖通空调系统设计全过程（四）
>

暖通空调系统设计全过程（四）

暖通空调系统设计全过程（四） 北京瀚江新材料
2022-03-18
2
导读：暖通空调系统设计全过程（四）
主要设备的设计选型
1. 风机盘管机组的选型计算
2.新风空调箱的选型计算
3.组合式空气处理机组的选型计算


空调设备及管道的保冷与保温、消声、隔振

1.空调设备及管道的保冷与保温

2.空调设备及管道的消声与隔振


施工图纸深度要求

1．平面图
(1) 平面图应绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称。首层平面图上应绘出指北针。
(2) 采暖平面图应绘出散热器位置，注明片数或长度，采暖干管及立管位置、编号，管道的阀门、放气、泄水、固定支架、补偿器、入口装置、减压装置、疏水器、管沟及检查人孔位置。注明干管管径及标高、坡度。
(3) 通风、空调平面图应用双线绘出风管，单线绘出空调冷热水、凝结水等管道。图纸应标注风管尺寸、标高及风口尺寸(圆形风管注中管径、矩形风管注明宽×高)，还应标注水管管径及标高以及各种设备及风口安装的定位尺寸和编号，还应注明消声器、调节阀、防火阀等各种部件位置及风管、风口的气流方向。
2．大样详图
大样详图表示采暖、通风、空调、制冷系统的各种设备及零部件施工安装做法，当采用标准图集时，应注明采用的图集、通用图的图名、图号及页码。凡无现成图纸可选，且需要交待设计意图时，需绘制详图。简单的详图，可就图上引出，在该图空白处绘制。设备、管件等制作详图或安装复杂的详图应单独绘制。
3．系统图或立管图
系统图或立管图能表现出系统与空间的关系，又称为透视图。当平面图不能表示清楚时应绘制透视图，比例宜与平面图一致，按45°或30°轴测投影绘制。多层、高层建筑的集中采暖系统，可绘制采暖立管图，并应进行编号。上述图纸应注明管径、坡向、标高、散热器型号和数量等。空调的供冷、供热分支水路采用竖向输送时，也应绘制立管图，并编号，还需注明管径、坡向、标高及空调器的型号等。
4．剖面图或局部剖面图
剖面图或局部剖面图，表示风管或管道与设备连接交叉复杂的部位关系。图中应表示出风管、水管、风口、设备等与建筑梁、板、柱及地面的尺寸关系以及注明风管、风口、水管等的定位尺寸和标高、气流方向及详图索引编号。


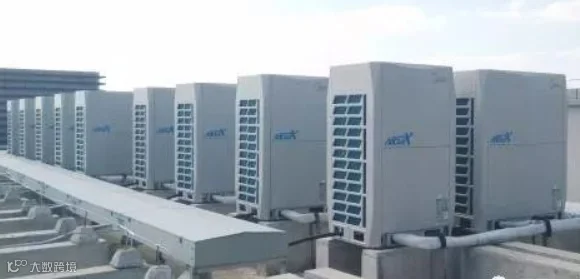

空调、制冷机房设计

1．平面图

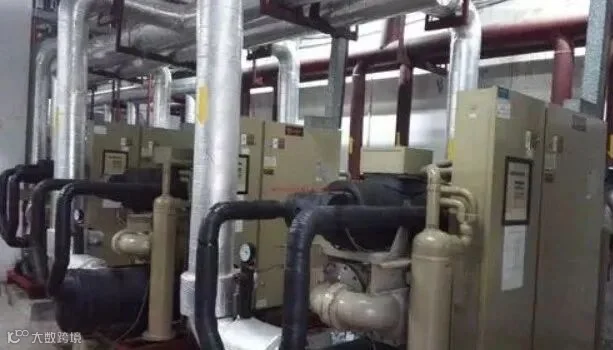

(1) 通风、空调、制冷机房的平面图，应根据需要增大比例，使图面能够将设计内容表述清楚，应绘出冷水机组、新风机组、空调器、循环水泵、冷却水泵、通风机、消声器、水箱、冷却塔等通风、空调、制冷设备的轮廓位置及设备编号，注明设备和基础距离墙或轴线的尺寸，绘出连接设备的风管、水管位置及走向， 注明尺寸、管径、标高。标注出机房内所有设备和各种仪表、阀门、柔性短管、过滤器等管道附件的位置。
(2) 通风、空调、制冷机房剖面图用来表达复杂管道的相对关系及竖向位置关系，绘制时应标出机房平面图的设备、设备基础、管道和附件的竖向位置、竖向尺寸和标高。图中还应标注连接设备的管道位置、尺寸、设备和附件编号以及详图索引编号等。
2．系统流程图
复杂系统的管道连接关系应绘制系统流程图表示，对于热力、制冷、空调冷热水系统及复杂的风系统也应绘制系统流程图，并在流程图上应绘制出设备、阀门、控制仪表、配件的前后关系，标注出介质流向、管径及设备编号等。流程图可不按比例绘制，但管路分支应与平面图相符。
3．控制原理图
控制原理图表明系统的控制要求和必要的控制参数，当空调、制冷系统有监测与控制时，应有控制原理图，图中以图例绘出设备、传感器及控制元件位置，说明系统的控制要求和必要的控制参数。
