建筑暖通施工图一般包含：封面、图纸目录、设计说明、图例符号、材料表、系统原理图、平面图、剖面图、设备大样图等。识图是后期工作的基础和关键，如何快速掌握审图及读图重点，下面我们一一列举：
1、图纸目录、设计说明
图纸目录中了解该项目施工图由那几类专业图纸组成、各专业图纸有多少张、每张图纸的图名及图号。
设计说明中需阅读的内容：项目所在地理位置、管道使用材质及连接方式、系统工作压力和试压要求、管道保温使用材质及厚度、管道外径壁厚规格尺寸、排气和泄水管径及安装要求、阀门使用类型要求、管道支吊架使用要求。

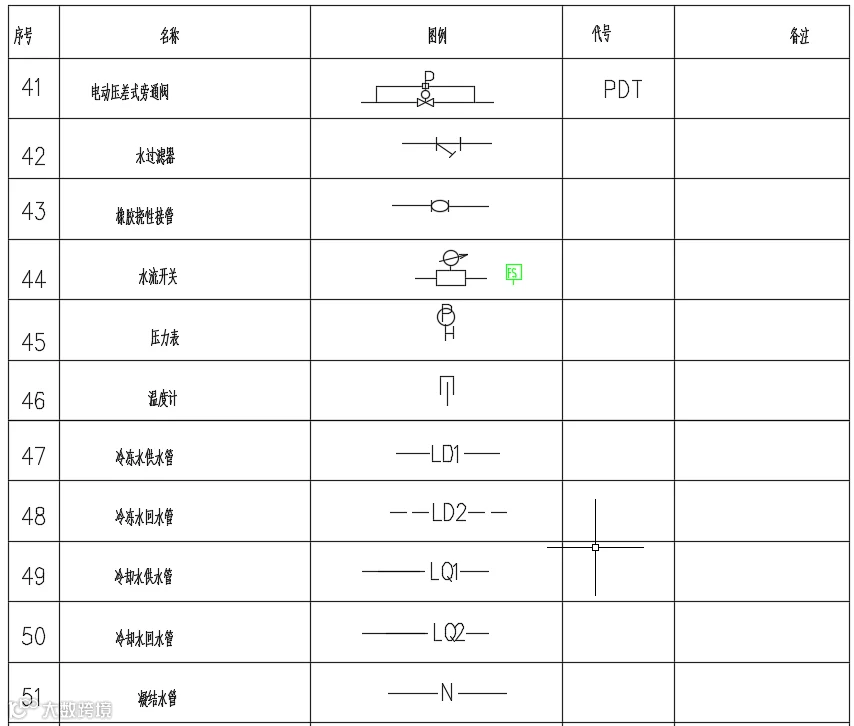

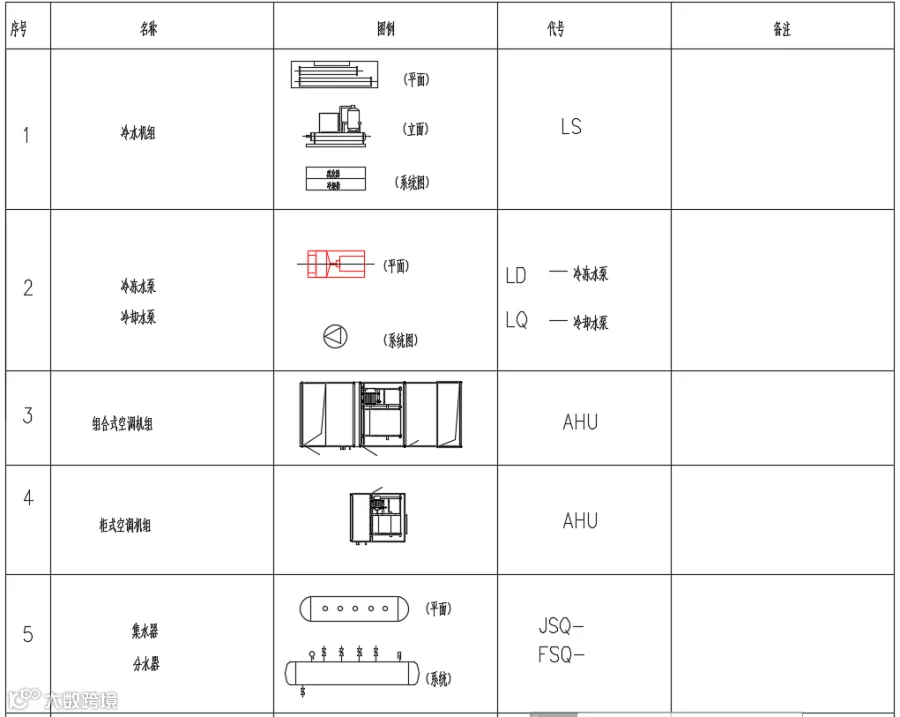

2、图例符号
熟悉图例中相关图形符号及管道符号。

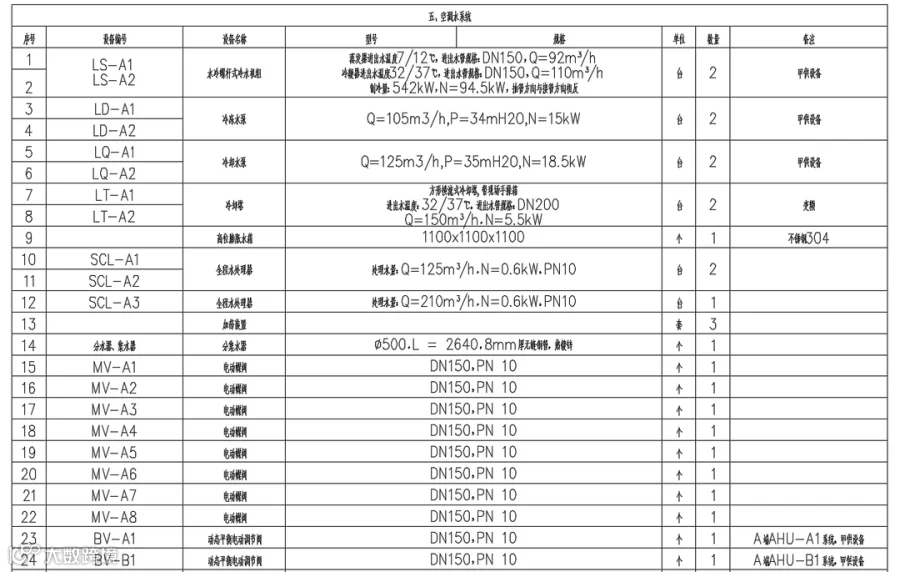

3、材料表
设备材料表一般会列出主要设备及主要材料的规格、型号、数量、具体要求，但数量只作为概算估计值，不作为设备材料的供货依据。

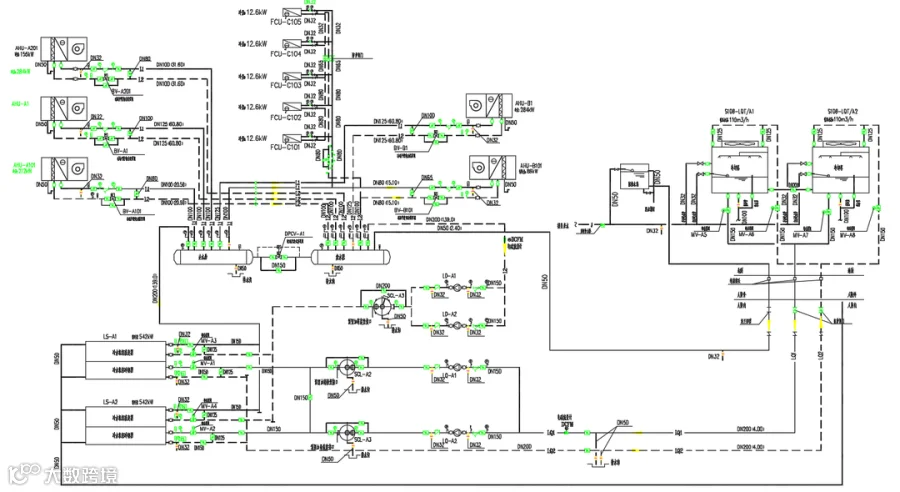

4、系统原理
了解设备运行原理，确定设备数量，确定系统各位置管径大小、阀门数量及规格，仪器仪表位置及数量，泄水管位置及尺寸，各设备、管道间是否有旁通管，分集水器接管数量（设备阀门对应图例确定设备名称）。

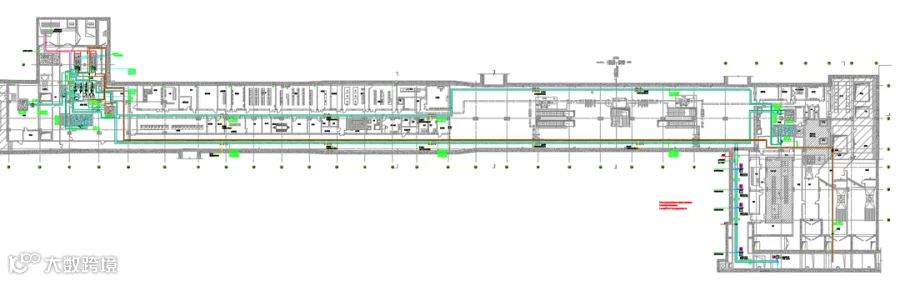

5、平面图
在平面图中确定暖通水管平面走向，主要暖通水设备房位置，在查看平面图时需对应系统图梳理清楚平面是否和系统图一致（包括管径大小、管线连接路由等），并对应剖面图初步确定暖通水管所在高度位置。

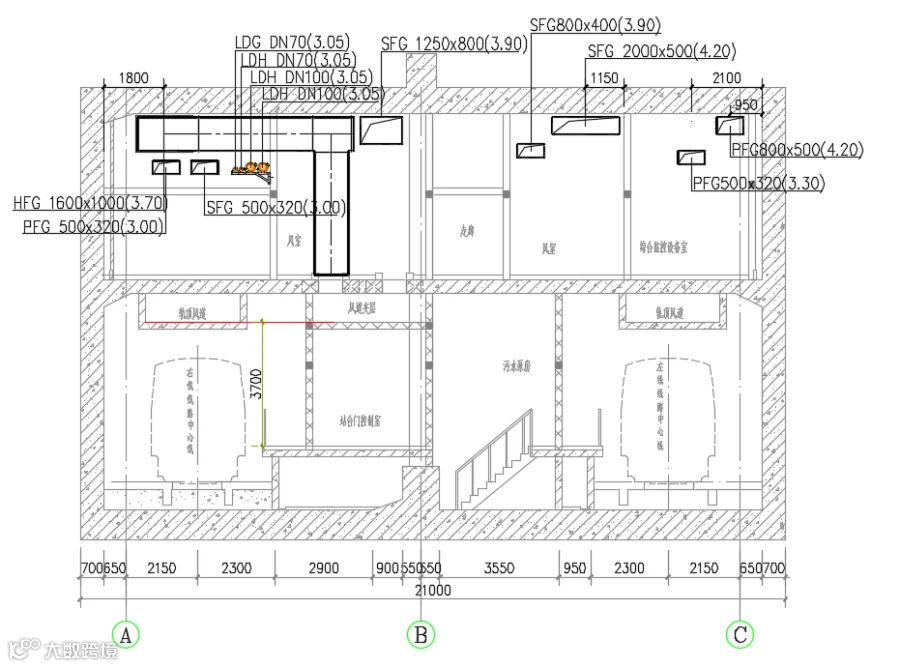

6、剖面图
确定主要位置标高，完成面与结构面高差值，初步管线上下排布情况。

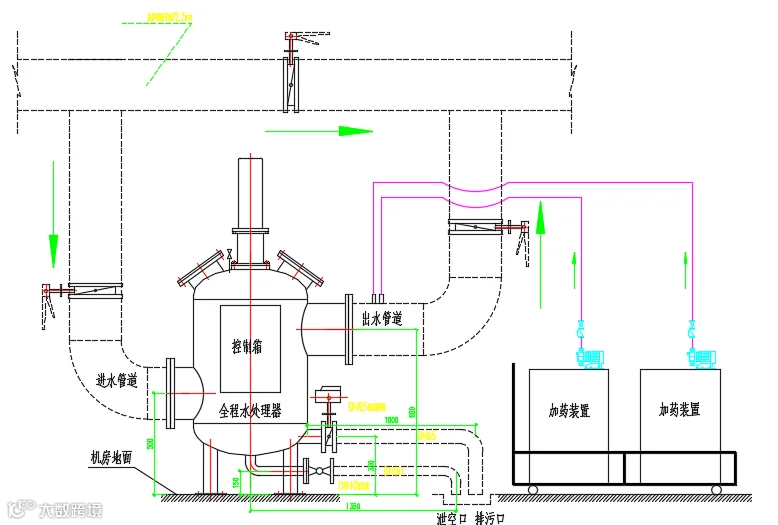

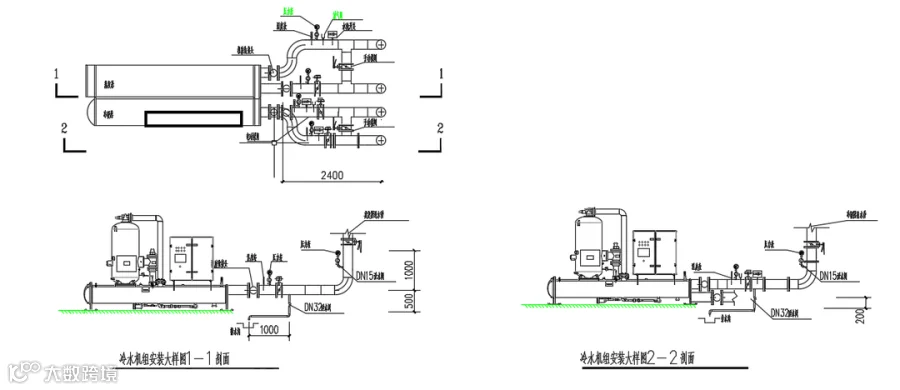

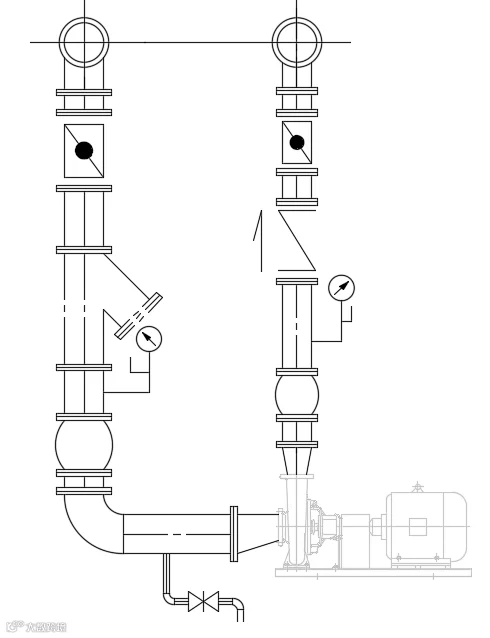

7、设备大样图
根据设备大样图可确定设备样式、设备尺寸大小、接口类型等。
