一、水、汽管道
(一)水、汽管道代号
水、汽管道可用线型区分，也可用代号区分。

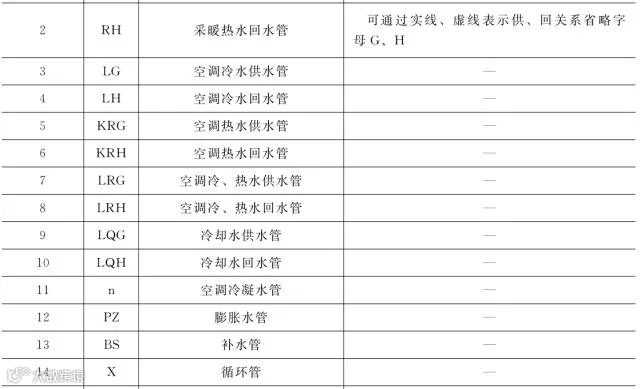

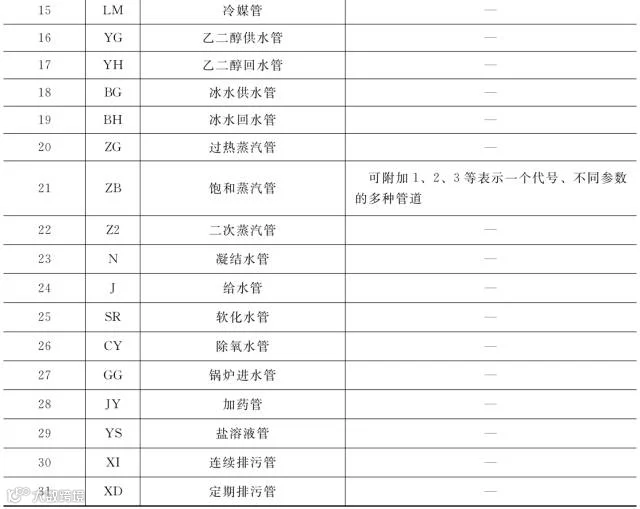

水、汽管道代号

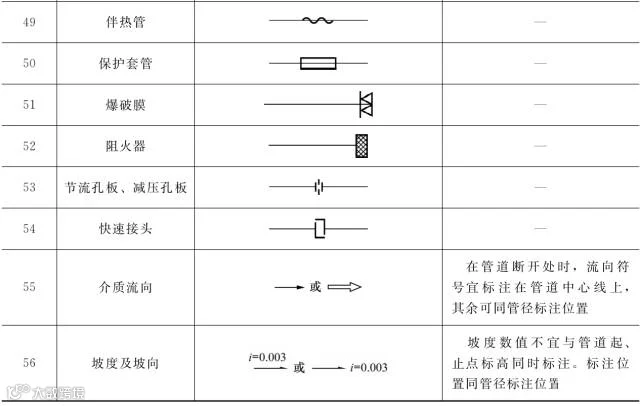

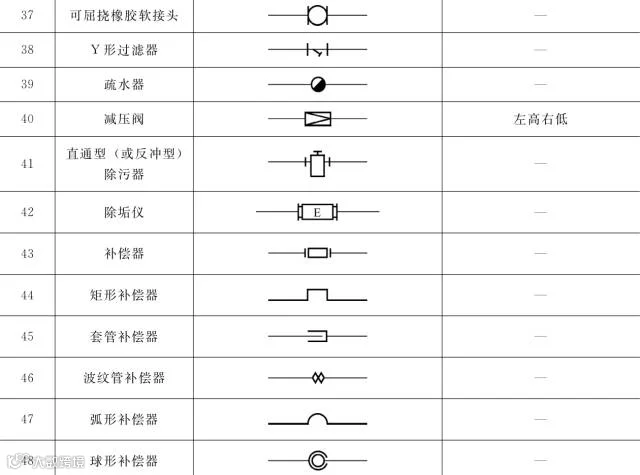

(二)水、汽管道阀门和附件图例

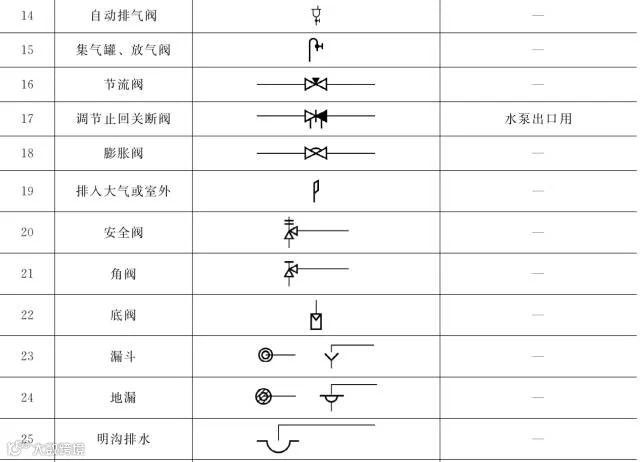

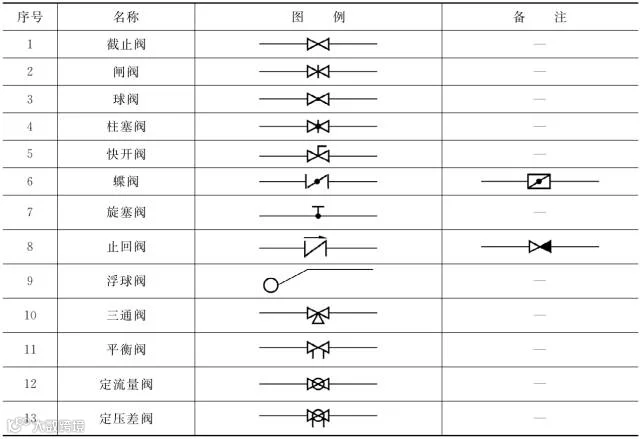

水、汽管道阀门和附件图例
二、风道
(一)风道代号
风道代号

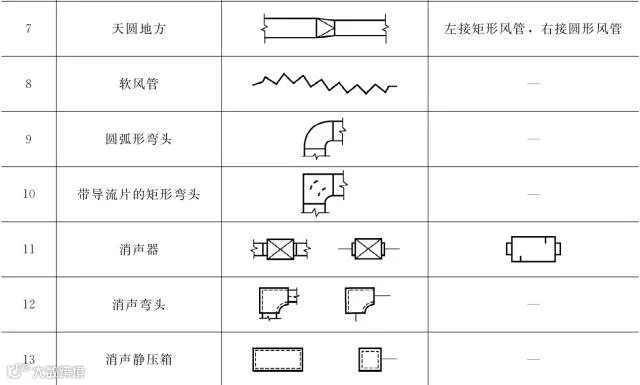

(二)风道、阀门及附件图例

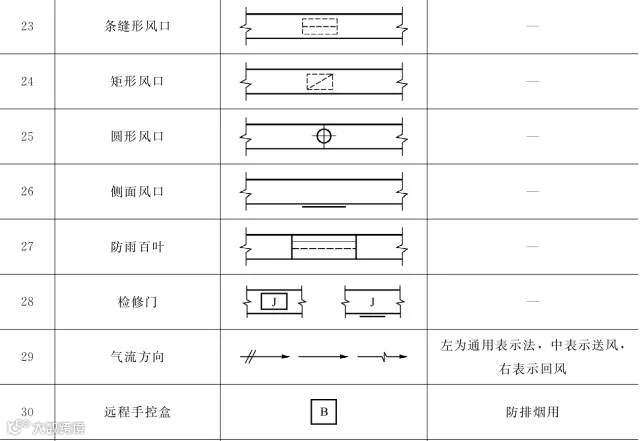

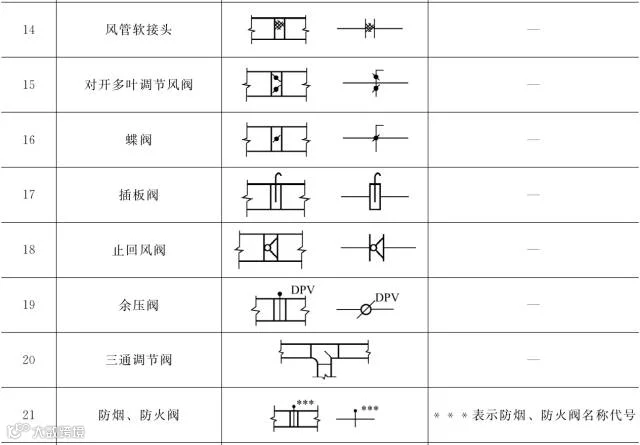

风道、阀门及附件图例

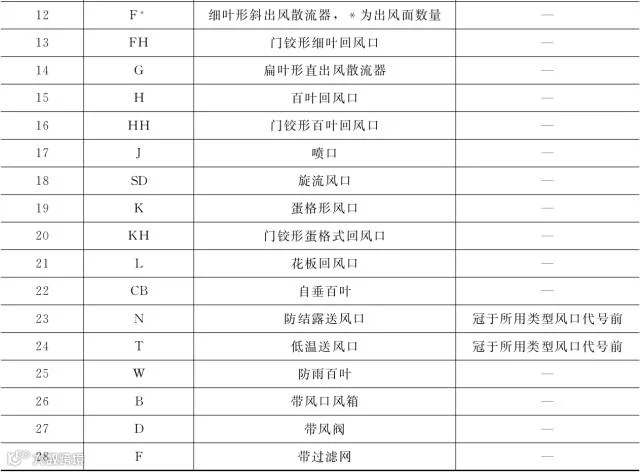

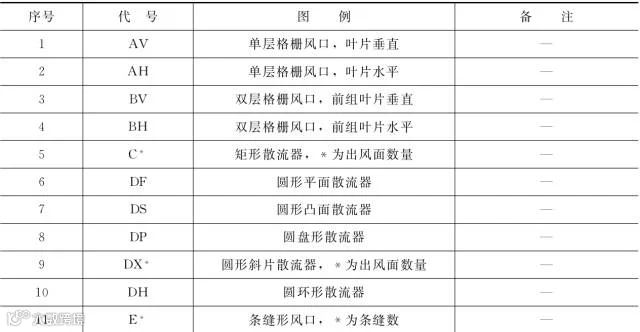

风口和附件代号
三、暖通空调设备

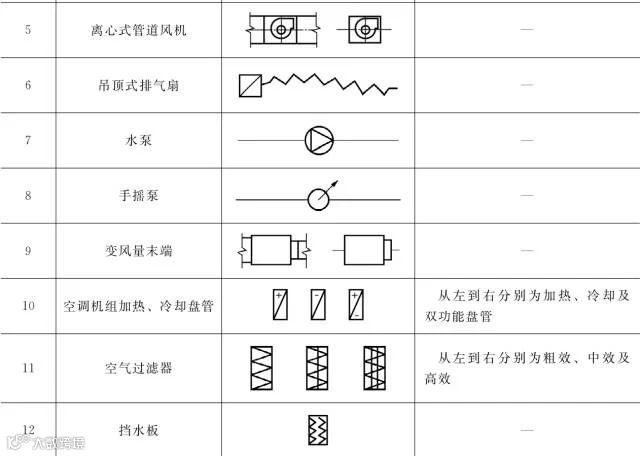

暖通空调设备图例
四、调控装置及仪表
调控装置及仪表图例
来源：网络
如有侵权，请联系删除
暖通设计 | 暖通空调常用图例，史上最全总结
