永磁同步电机能效试验方法

GB 30253永磁同步电动机能效限定值及能效等级对电机能效检测引用GB/T 22669三相永磁同步电动机试验方法。

电量测量仪器的准确度应不低于0.5级。用B法测定电机效率时，为保持试验结果的准确性和重复性，要求仪器的准确度等级不低于0.2级(满量程)。

转矩测量仪，一般试验用转矩测量仪(含测功机和传感器)的准确度等级应不低于0.5级。采用B法测定效率时，转矩测仪的准确度等級应不低于0.2级(满量程)。

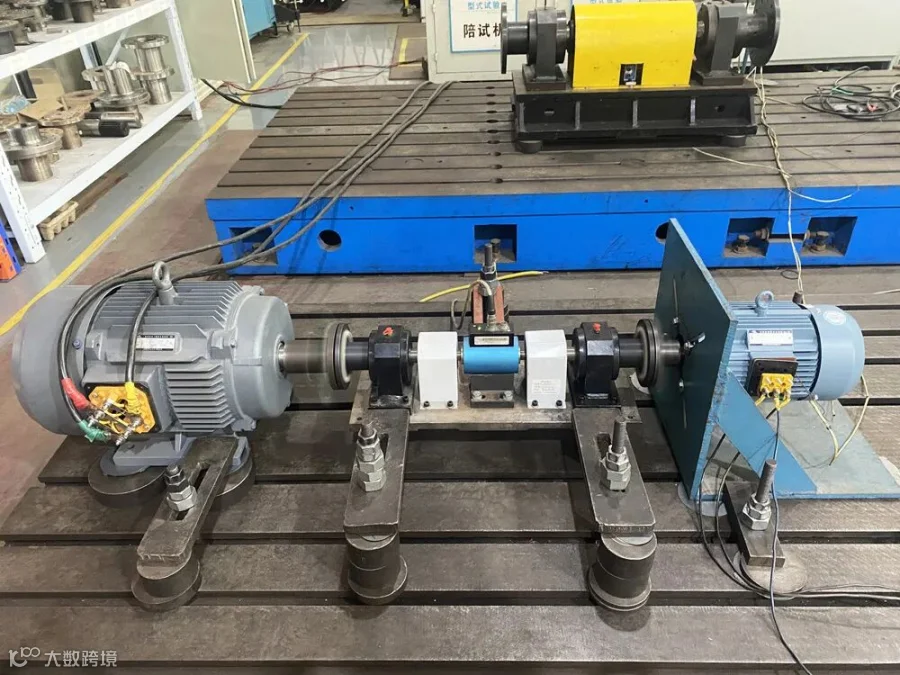

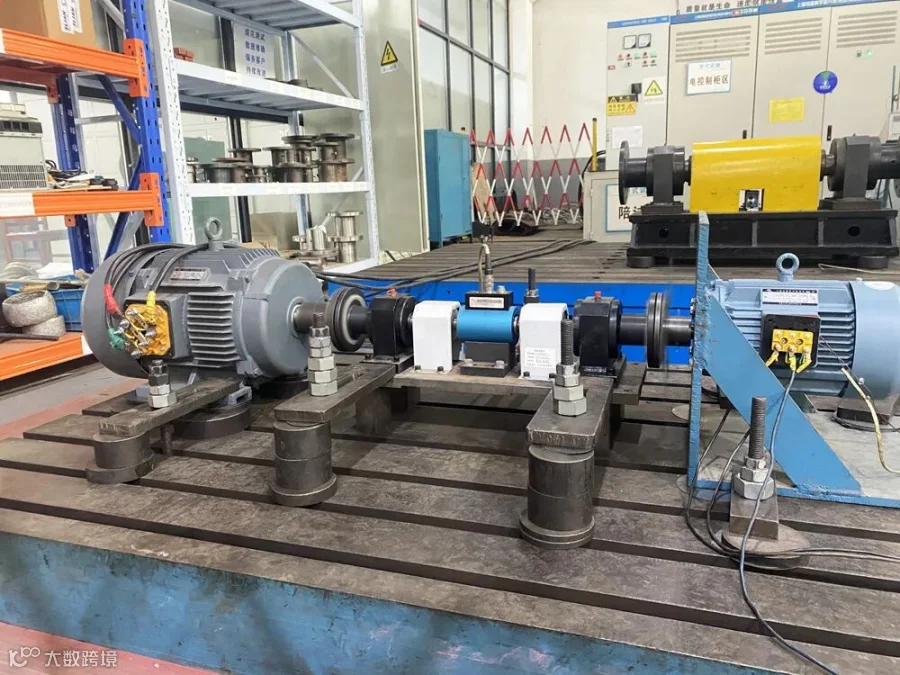

A法—输入-输出法是用测得的输出功率与输入功率之比计算效率。试验时，被试电机在额定负载下应达到热稳定状态进行负载试验，根据测量采集数据进行分析计算得到效率。A法输入电功率测量仪表准确度不低于0.5级，选型优先考虑0.2级；输出机械功率测量，用测功机或转矩转速传感器测取电动机的转矩、转速，转矩传感器的准确度不低于0.2级。

采用A法试验要点时，输入输出功率应进行温度的修正，其定子、转子铜耗折算至环温25℃；输出功率确定应进行转矩修正。
