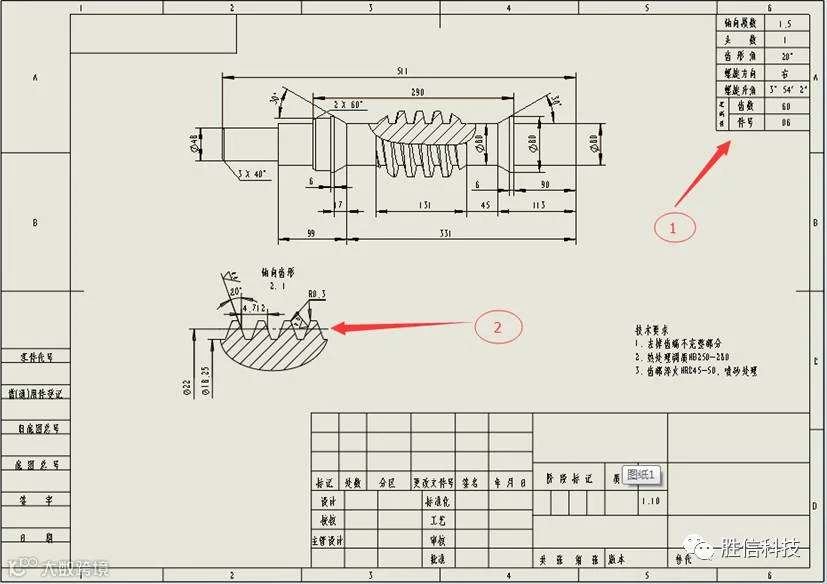

以下图蜗杆图纸为例，我们在设计图纸的时候常常需要画出蜗杆的齿形图和蜗杆参数表，而我们在画齿形图的时候，往往是不按比例的，只要参数准确即可。
当我们再次设计类似图纸的时候，常常需要重复之前的工作，无形当中增加了我们的工作量，为了减少工作量，下面结合上图给大家介绍一下SolidWorks工程图中的块功能。

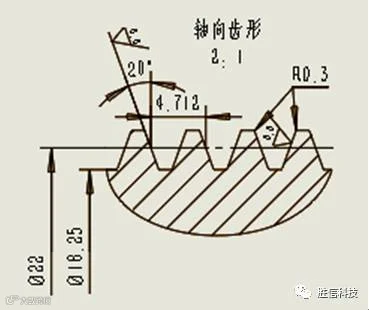

▲ 1）创建轴向齿形的局部视图，并标注需要体现的参数
▲ 2）将局部视图转化为草图

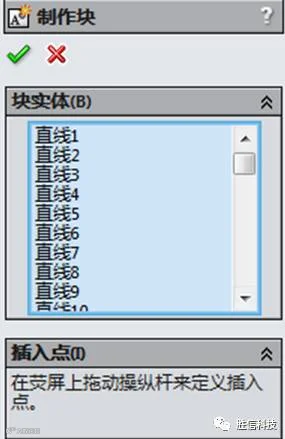

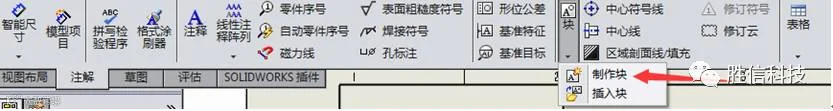

▲ 3）制做块

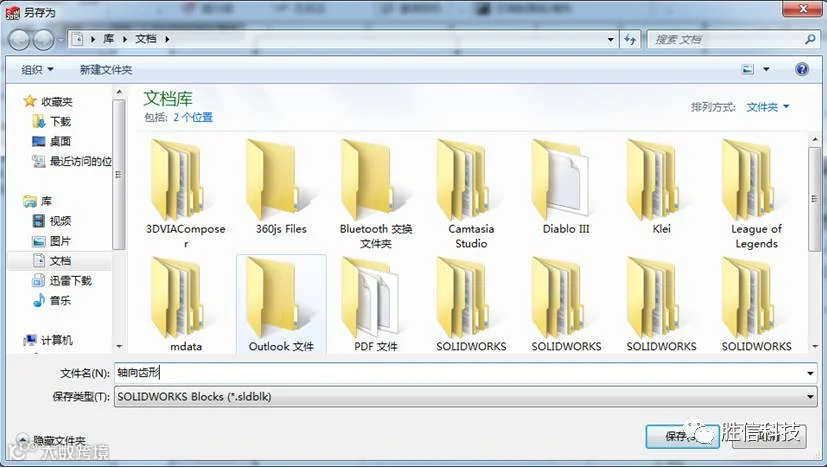

▲ 4）保存块

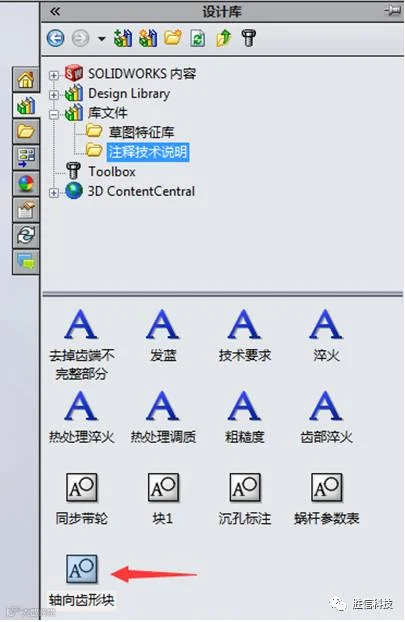

▲ 5）将保存好的块在工程图中直接调用
▲ 6）轴向齿形图中的参数可在块制作时进行设置，在不同的图纸中，可随时变化。
蜗杆参数表的设计方法与轴向齿形图设计方法一致。
