沉金板与镀金板是PCB电路板经常使用的工艺，两者有什么区别
那么这两种“金板”究竟对电路板会造成何等的影响呢？下面我就具体为大家讲解下，彻底帮大家帮概念搞清楚。
1、什么是镀金
那什么又是沉金呢？沉金是通过化学氧化还原反应的方法生成一层镀层，一般厚度较厚，是化学镍金金层沉积方法的一种，可以达到较厚的金层
2、PCB沉金板与镀金板的区别
1、 一般沉金对于金的厚度比镀金厚很多，沉金会呈金黄色较镀金来说更黄，看表面客户更满意沉金。这二者所形成的晶体结构不一样。
2、由于沉金与镀金所形成的晶体结构不一样，沉金较镀金来说更容易焊接，不会造成焊接不良，引起客户投诉。同时也正因为沉金比镀金软，所以金手指板一般选镀金，硬金耐磨。
以上便是沉金板与镀金板的差别所在，现在市面上金价昂贵，为了节省成本很多生产商已经不愿意生产镀金板，而只做焊盘上有镍金的沉金板，在价格上确实便宜不少。

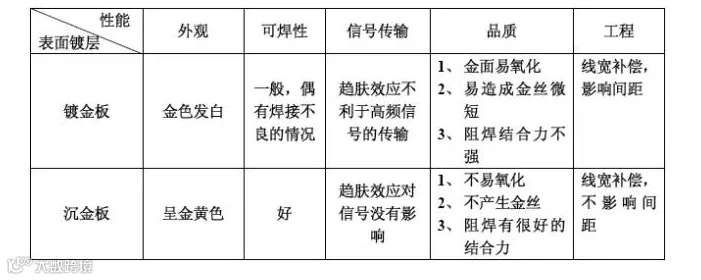

沉金板与镀金板的特性的区别：
沉金板与化金板：
1、沉金板与化金板是同一种工艺产品，电金板与闪金板也是同一种工艺产品，其实只是PCB业界内不同人群的不同叫法而已，沉金板与电金板多见于大陆同行称呼，而化金板与闪金板多见于台湾同行称呼。
2、沉金板/化金板一般比较正式的叫法为化学镍金板或化镍浸金板，镍/金层的生长是采用化学沉积的方式镀上的；金电金板/闪金板一般比较正式的叫法电镀镍金板或闪镀金板，镍/金层的生长是采用直流电镀的方式镀上的。

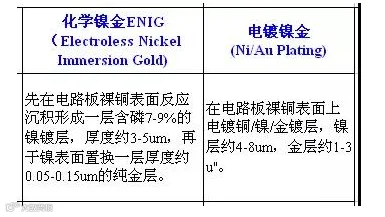

3、化学镍金板（沉金）与电镀镍金板（镀金）的机理区别参阅下表：
为什么一般不用“喷锡”？
随着信号的频率越来越高，因趋肤效应造成信号在多镀层中传输的情况对信号质量的影响越明显：
趋肤效应是指：高频的交流电，电流将趋向集中在导线的表面流动。
根据计算，趋肤深度与频率有关：
镀金板的其它缺点在沉金板与镀金板的区别表中已列出。
